Пускатель реверсивный КМЭ 65А 230В с РТЭ IP44 в корп. PROxima EKF ctrp-r-65-230v-rev

Пускатель в корпусе реверсивный КМЭ 65А 230В с реле тепловой защиты IP44 от бренда EKF серии PROxima предназначен для безопасного запуска, остановки и изменения направления вращения электродвигателей до 30 кВт, обеспечивая защиту от перегрузок и обрыва фаз.

Назначение и область применения

Пускатель в корпусе реверсивный КМЭ 65А 230В с реле тепловой защиты IP44 используется там, где требуется частое изменение направления вращения двигателя - например, на конвейерах, насосных станциях, металлорежущих станках и других устройствах с реверсивными циклами работы. Он сочетает функции пуска, остановки и термической защиты в одном компактном устройстве.

Технические характеристики

• Номинальный рабочий ток: 65 А (при AC-3, 400 В)
• Номинальная мощность двигателя: до 30 кВт (при 400 В); до 18,5 кВт (при 230 В)
• Напряжение катушки управления: 230 В переменного тока
• Степень защиты: IP44 - защищён от попадания предметов больше 1 мм и брызг воды со всех сторон
• Класс защиты реле: 10 - время срабатывания при перегрузке соответствует стандартному графику для двигателей
• Диапазон регулировки теплового реле: 48–65 А - можно точно настроить под конкретную нагрузку
• Условный ток короткого замыкания: 3000 А - способен выдерживать высокие импульсы тока без повреждений
• Температурный режим: допустимый верхний предел +40 C - не рекомендован для установки в жарких помещениях выше этой отметки
• Тип соединения: винтовые зажимы - подходят как для меди, так и для алюминия
• Количество контактных групп: 6 постов; 1 нормально открытый контакт
• Способ монтажа: на монтажную плату (панель)
• Гарантия: 84 месяца

Совместимость и монтаж

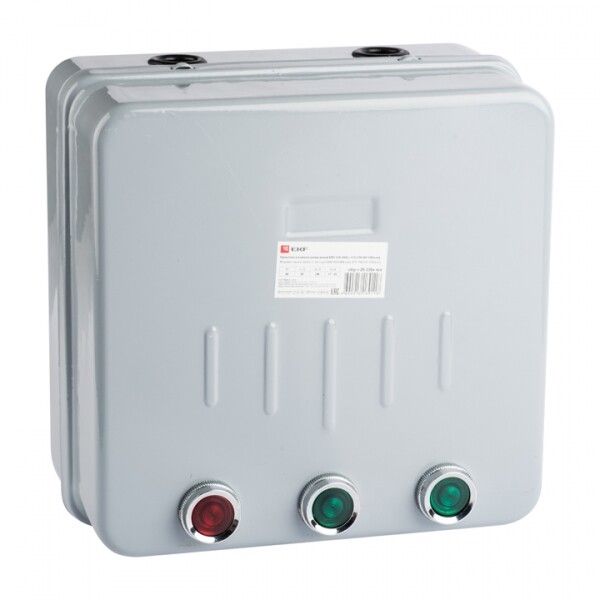

Пускатель в корпусе реверсивный КМЭ 65А 230В с реле тепловой защиты IP44 рассчитан на установку на стенде или щите с помощью монтажной плиты. Для подключения используются винтовые зажимы - они совместимы с медными и алюминиевыми проводниками. Подключение питания и управления выполняется через клеммы на передней панели. Устройство имеет три кнопки на крышке: “Пуск”, “Стоп” и “Реверс”. Перед установкой проверьте соответствие напряжения катушки (230 В) сети управления. Монтаж возможен только в горизонтальном положении.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II и выполнено в соответствии с международными стандартами IEC/EN 60947-4-1. Тепловое реле обеспечивает защиту от длительных перегрузок и обрыва фаз. Автоматическое отключение происходит при достижении порогового значения тока в диапазоне 48–65 А. Возможность аварийной остановки реализована через кнопку “Стоп”, которая работает даже при активированном реверсе.

Преимущества

• Цельнолитой металлический корпус с IP44 - надёжная механическая прочность и защита от пыли и брызг
• Реверсивная схема встроенная - не требует внешних контакторов или сложной схемы управления
• На крышки расположены все основные элементы управления - удобно оперативно реагировать на изменения
• Высокая коммутационная способность - позволяет работать с токами до 65 А без потери долговечности
• Поддержка алюминиевых проводов - снижает затраты на материалы при модернизации старых систем
• Длинная гарантия - 84 месяца указывает на уверенность производителя в качестве сборки

Ограничения применения

• Не температурам выше +40 C - при более высоких показателях возможно преждевременное срабатывание реле
• Отсутствуют световые индикаторы - невозможно визуально определить состояние пускателя без внешнего контроля
• Запрещена установка вне закрытых шкафов - степень защиты IP44 недостаточна для открытых площадок или сырых помещений
• Не подходит для постоянного частотного регулирования - предназначен для дискретного пуска/реверса, а не для вариабельной скорости

Примеры использования

• Ленточные конвейеры - необходимость менять направление движения груза
• Обрабатывающие станки с ЧПУ - точное управление движением стола или шпинделя
• Насосные системы с двумя режимами подачи - прямая и обратная циркуляция жидкости
• Подъёмники и лифты малой грузоподъемности - реверсивный ход для поднятия и опускания

Практические советы

• Выбирая этот пускатель, обязательно учтите, что максимальная мощность двигателя зависит от напряжения: при 230 В - максимум 18,5 кВт, при 400 В - до 30 кВт
• При использовании алюминиевых проводов используйте переходные наконечники и правильно затягивайте винты - чтобы исключить нагрев и окисление
• Для удалённого управления используйте возможность внешнего перезапуска - подключите кнопку “Пуск” через дополнительный канал
• Проверяйте настройку теплового реле после первого запуска - уставка должна быть чуть выше рабочего тока двигателя, но ниже 65 А
• Не применяйте в местах с повышенной влажностью или прямым воздействием воды - IP44 не является герметичной защитой
