Пускатель магнитный ПМЛ-1501 10А 220В/50Гц 2НЗ IP00 реверсивный без реле Электротехник ET515394

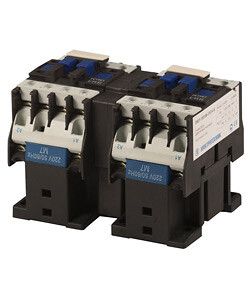

Пускатель электромагнитный ПМЛ-1501 УХЛ4 Б, 220В/50Гц, 2-полюсный, 10А, реверсивный, без реле, IP00 - компактный реверсивный контактор для дистанционного управления трёхфазными двигателями. Разработан для установки на монтажную плату, подходит для автоматизированных систем с частым переключением направления вращения. Производитель - Электротехник.

Назначение и область применения

Пускатель электромагнитный ПМЛ-1501 УХЛ4 Б предназначен для дистанционного пуска, остановки и реверсирования трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для оборудования, где требуется изменение направления вращения: насосы, вентиляторы, конвейеры, станки с ЧПУ, лебёдки. Работает в сетях переменного тока 50–60 Гц, напряжением до 660 В. Контактор не имеет встроенного теплового реле - требует внешней защиты от перегрузки.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока, 50 Гц
• Номинальный рабочий ток: 10 А
• Коммутируемая мощность: 4 кВт
• Количество контактов: 2 нормально замкнутых (НЗ), 3 нормально разомкнутых (НО)
• Тип подключения силовой цепи: винтовые зажимы
• Степень защиты: IP00 - без защиты от пыли и воды, доступны только токоведущие части
• Исполнение: реверсивное - два взаимоблокируемых контактора в одном корпусе
• Способ монтажа: крепление на монтажную плату (DIN-рейка не поддерживается)
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-1501 УХЛ4 Б монтируется исключительно на печатную плату или жесткую основу с фиксацией через отверстия в корпусе. Для сборки используйте болты M3.5 или соответствующие крепёжные элементы. Винтовое подключение силовых проводов допускает сечение до 2,5 мм2. Обязательно соблюдайте полярность подключения катушки - неверное подключение может повредить обмотку. Поскольку контактор реверсивный, он требует двух кнопочных постов: «Вперёд» и «Назад». Между ними должна быть механическая или электрическая блокировка, чтобы предотвратить одновременное включение обоих контакторов.

Безопасность и стандарты

Пускатель электромагнитный ПМЛ-1501 УХЛ4 Б соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяется в электроустановках с классом защиты II. Отсутствие степени защиты IP00 делает его непригодным для открытых площадок, сырых помещений или мест с пылью. Устанавливается только внутри щитов, панелей или закрытых корпусов. Работа в среде с высокой влажностью, агрессивными газами или маслом запрещена.

Преимущества

• Контакты выполнены из серебряного сплава - обеспечивают долгий срок службы даже при частых включениях
• Низкое переходное сопротивление снижает нагрев и потери энергии
• Магнитная система произведена по технологии, сравнимой с европейскими аналогами - обеспечивает надёжное срабатывание
• Отсутствие шума при работе - подходит для помещений с чувствительными к уровню звука условиями
• Широкий температурный диапазон позволяет использовать в холодных и жарких регионах

Ограничения применения

• Не применяется вне защищённых корпусов - IP00 не защищает от пыли, влаги, случайного прикосновения
• Не содержит встроенной тепловой защиты - обязательно использование внешнего теплового реле
• Подходит только для переменного тока - нельзя применять в цепях постоянного тока
• Не рассчитан на ток выше 10 А - превышение нагрузки вызывает сваривание контактов
• Требует точного монтажа на плату - несовместим с DIN-рейкой

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности
• Управление насосом для перекачки жидкостей с возможностью изменения направления потока
• Автоматическая система подъёмника с функцией опускания и поднятия
• Центробежный вентилятор в HVAC-системе с режимом реверса для очистки фильтров

Практические советы

• При монтаже проверьте плотность затяжки винтов - слабый контакт вызывает перегрев
• Используйте отдельные кабели для управления катушкой и силовой цепью - минимизирует помехи
• Обеспечьте вентиляцию вокруг контактора - даже при низкой нагрузке тепло выделяется при срабатывании
• Для длительной эксплуатации рекомендовано контролировать состояние контактов каждые 6–12 месяцев
• При замене убедитесь, что новый ПМЛ-1501 УХЛ4 Б имеет ту же маркировку - отличаются типы катушек и расположение контактов
