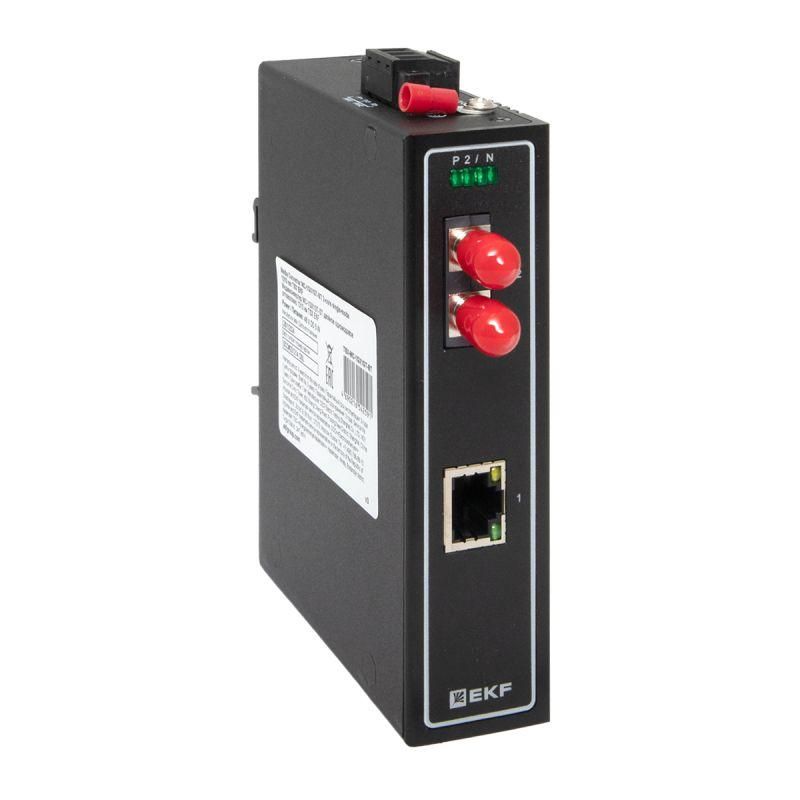

Медиаконвертер TSX 10/100/1000Base-TX в 1000Base-X, разъем ST EKF TSX-MC-1GX1GT-ST

Медиаконвертер EKF TSX-MC-1GX1GT-ST предназначен для соединения медной сети Gigabit Ethernet с оптоволоконной линией, обеспечивая передачу данных на расстояния до нескольких километров. Устройство преобразует сигнал с порта RJ45 в оптический сигнал через разъём ST, используя двухволоконную одномодовую ленту с длиной волны 1310 нм.

Назначение и область применения

Медиаконвертер EKF TSX-MC-1GX1GT-ST используется там, где требуется надёжная связь между сетевым оборудованием и оптоволоконными линиями. Подходит для промышленных систем: автоматизации производства, видеонаблюдения, транспорта, энергетики. Особенно эффективен при необходимости преодолеть помехи, длинные расстояния или изолировать участки сети от электромагнитных воздействий.

Технические характеристики

• Электрический порт: 1 × RJ45, 10/100/1000 Мбит/с, автопараметризация (Auto MDI/MDIX)
• Оптический порт: 1 × ST, одноволоконный режим, одномодовое оптоволокно, длина волны 1310 нм
• Скорость передачи: 1 Гбит/с (1000Base-X)
• Поддержка протоколов: IEEE 802.3u, IEEE 802.3ab
• Работает с двухволоконной оптической линией (Tx/Rx)
• Индикация: LED-индикаторы состояния питания, связи и активности
• Питание: внешний источник 12–48 В постоянного тока (не включён в комплект)
• Рабочая температура: от –40 C до +75 C
• Степень защиты: IP30 (для установки внутри шкафа)

Совместимость и монтаж

Медиаконвертер EKF TSX-MC-1GX1GT-ST совместим с любым устройством, поддерживающим Gigabit Ethernet на интерфейсе RJ45. Для работы необходимы:

• Оптоволоконный кабель с разъёмами ST на обоих концах (двухволоконный, одномодовый)
• Активный источник питания 12–48 В DC (например, блок питания серии EKF PROxima)

Установка: закрепите корпус на DIN-рейке или стене. Подключите кабель RJ45 к коммутатору или ПК, второй конец - к оптическому кабелю. Настраивать порты не нужно - все параметры определяются автоматически.

Безопасность и стандарты

Соответствует требованиям EN 61000-6-2 (электромагнитная совместимость) и EN 61000-6-4 (эмиссии). Сертифицирован для промышленного использования. Не содержит опасных напряжений на выходе - безопасен при работе в условиях повышенной влажности и перепадов температур.

Преимущества

• Автоматическая настройка портов - не требует знаний в настройке сети
• Высокая устойчивость к ЭМИ благодаря оптической передаче
• Широкий диапазон рабочих температур - работает в суровых условиях
• Простая замена медного участка на оптический без изменения всей инфраструктуры

Ограничения применения

• Не поддерживает 100BASE-FX - только 1000Base-X
• Требуется внешнее питание; встроенный блок питания отсутствует
• Не работает с многомодовым оптоволокном - только одномодовое
• Разъём ST ограничен по плотности монтажа - не подходит для высококомпактных шкафов
• Не имеет управления (нет SNMP, VLAN, QoS)

Примеры использования

• Передача видео с камер наблюдения на удалённый сервер через оптоволокно
• Связь между цеховым контроллером и операционной системой на расстоянии более 100 метров
• Обеспечение изоляции промышленного оборудования от сетевых помех в зонах с частыми скачками напряжения
• Подключение терминалов сбора данных в электроустановках, где недопустимы металлические провода

Практические советы

• Проверьте тип оптоволокна перед покупкой - нужен именно одномодовый кабель с разъёмами ST
• Для долгой службы устройства используйте качественные оптические переходники и регулярно очищайте торцы волокон
• Выбирайте источник питания с запасом по мощности - рекомендовано 12–24 В DC, лучше избегать максимальных значений 48 В
• Если вы планируете использовать несколько таких конвертеров - учтите, что они не имеют слотов SFP, поэтому нельзя менять модуль на другой тип (например, SC или FC)
• При монтаже в шкафу оставьте минимум 5 см свободного пространства вокруг для теплоотвода
