Механическая взаимная блокировка 2-х 3р ВА-99М 630 EKF Basic | mccb99m-a-158

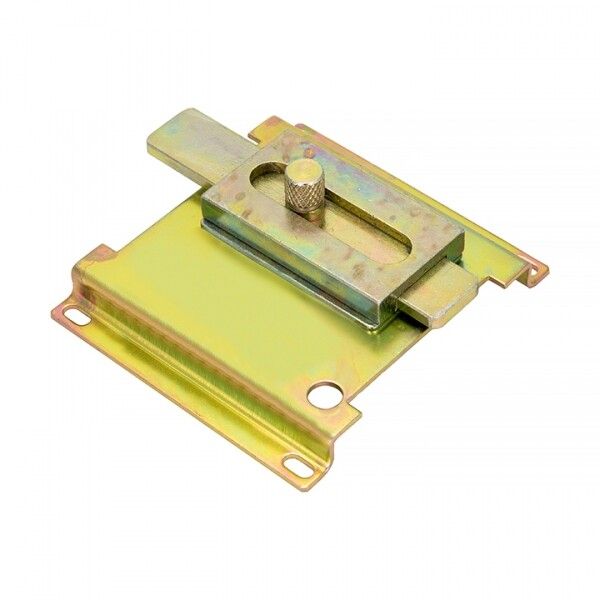

Механическая взаимная блокировка 2-х 3-полюсная ВА-99М 630 от EKF предназначена для исключения одновременного включения двух автоматических выключателей ВА-99М в цепях с двойным питанием или резервированием. Устройство совместимо с выключателями серии PROxima и устанавливается механически между двумя аппаратами, обеспечивая физическую блокировку их рычагов.

Назначение и область применения

Механическая взаимная блокировка 2-х 3-полюсная ВА-99М 630 используется для предотвращения параллельного включения двух автоматических выключателей типа ВА-99М. Это необходимо в системах с резервным питанием, где нельзя допустить одновременную работу основной и резервной линии - например, на входах распределительных щитов, в системах бесперебойного питания или на участках с переключением между источниками.

Технические характеристики

• Тип устройства: механическая блокировка, не содержит электрических контактов
• Материал: сталь - прочная и долговечная конструкция
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, не предназначена для работы во влажной среде
• Способ установки: крепление винтами к корпусу выключателя
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности, но внутри закрытых щитов
• Соответствие стандарту: ГОСТ Р 50030.2-2010 (МЭК 60947-2-98)

Совместимость и монтаж

Механическая взаимная блокировка 2-х 3-полюсная ВА-99М 630 совместима только с автоматическими выключателями серии ВА-99М EKF Basic, имеющими одинаковый типоразмер и расположение крепежных отверстий. Блокировка устанавливается между двумя соседними выключателями, фиксируясь винтами к их корпусам. Монтаж выполняется после сборки выключателей - перед окончательной установкой в шкаф. Для правильной работы важно соблюдать ориентацию: блокировка должна точно соответствовать положению рычагов включенных аппаратов. Не применяйте с другими сериями выключателей - даже если они имеют аналогичную номинальную мощность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010 (МЭК 60947-2-98), что гарантирует соответствие нормам безопасности для коммутационных устройств в электроустановках до 1000 В. Отсутствие электрических контактов делает блокировку безопасной в плане искрообразования и перегрева. Однако из-за степени защиты IP20 её нельзя использовать вне герметичных щитов - открытый монтаж недопустим.

Преимущества

• Физическая блокировка исключает человеческий фактор - невозможно случайно включить два выключателя одновременно
• Не требует внешнего питания, надёжна в любых условиях
• Простая установка: не нужны сложные настройки или программирование
• Изготовлена из стали - устойчива к деформациям и механическим нагрузкам

Ограничения применения

• Подходит только для выключателей ВА-99М EKF Basic - несовместима с моделями других брендов или серий
• Не работает с выключателями, установленными на разной высоте или смещёнными друг относительно друга
• IP20 - не предназначена для установки в сырых, пыльных или наружных помещениях
• Не обеспечивает электрическую блокировку - только механическую; требуется дополнительная сигнализация для контроля состояния

Примеры использования

• Резервное питание серверной комнаты - блокировка prevents одновременное включение основного и резервного ввода
• Промышленные станки с двойным питанием - исключает риск замыкания между сетями
• Щиты управления на элеваторах, насосных станциях - обеспечение последовательного включения оборудования

Практические советы

• Перед установкой проверьте, чтобы оба выключателя ВА-99М были одного типоразмера и находились рядом - зазор между ними не должен превышать 1–2 мм
• При монтаже используйте только оригинальные винты, идущие в комплекте - другие могут не войти в резьбу или повредить корпус
• Не затягивайте винты слишком сильно - это может деформировать пластиковую часть корпуса выключателя
• После установки протестируйте блокировку: попробуйте включить один выключатель, затем попытайтесь включить второй - он должен быть заблокирован механически
• Если вы планируете менять выключатели в будущем - сохраните информацию о модели и артикуле (например, mccb99m-a-158), чтобы подобрать ту же блокировку
