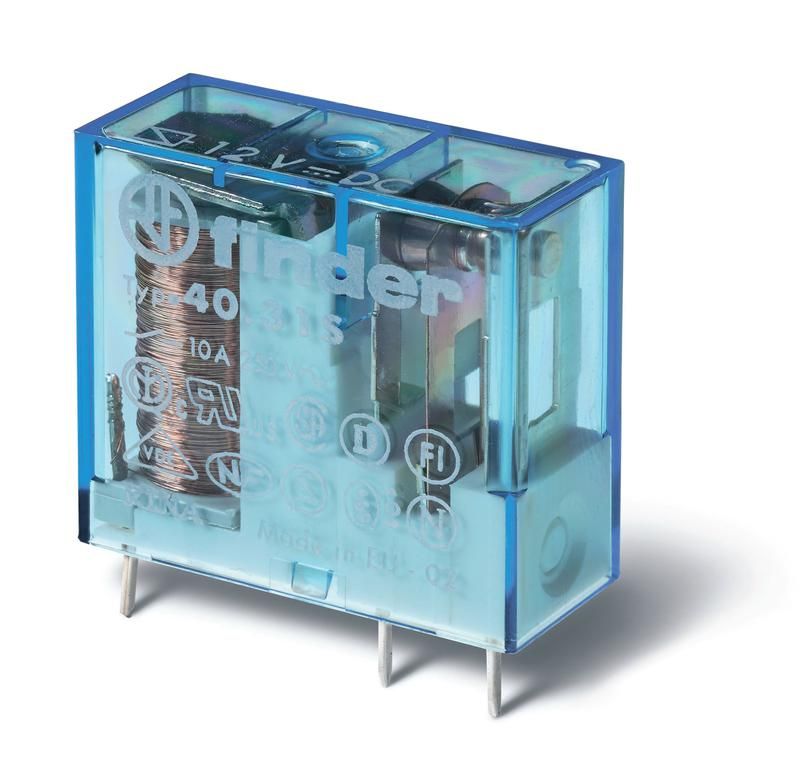

Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату или в розетку; выводы с шагом 3.5мм; 1СO 10A | 403190360000 Finder 40.31.9.036.0000

Электромеханическое реле Finder 40.31.9.036.0000 - компактное устройство с коммутирующей способностью до 10 А, предназначенное для управления нагрузками в автоматических системах. Подходит для установки как на печатную плату, так и в штепсельную розетку, обеспечивает надёжное переключение цепей постоянного тока напряжением 36 В. Модель из серии 40 сочетает устойчивость к вибрациям, долгий срок службы контактов из серебро-никеля и совместимость с промышленными стандартами.

Назначение и область применения

Реле Finder 40.31.9.036.0000 используется как промежуточное устройство для управления более мощными цепями через слаботочные сигналы. Применяется в устройствах автоматизации, панелях управления, бытовой и промышленной электронике, где требуется гальваническая развязка между управляемой и управляющей цепью. Особенно эффективно в системах с частым включением/выключением - например, в контроллерах оборудования, терморегуляторах, сигнализациях.

Технические характеристики

• Напряжение катушки: 36 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Тип контакта: одиночный перекидной (1CO - один нормально открытый и один нормально замкнутый контакт)
• Шаг выводов: 3,5 мм - совместим с типовыми печатными платами и розетками
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым воздействиям и окислению
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения с катушки
• Степень защиты: IP20 - защищено от прикосновений пальцами и крупным инструментом, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность
• Корпус: пластиковый, самозатухающий

Совместимость и монтаж

Реле Finder 40.31.9.036.0000 имеет два варианта установки:

• На печатную плату - выводы проходят через отверстия и паяются; шаг 3,5 мм соответствует стандартному монтажному расстоянию
• В штепсельную розетку - можно использовать совместимые панельные розетки типа FINDER 70.00.0000.0000 (или аналогичные); позволяет легко менять реле без пайки

Не требует специальных инструментов для монтажа. При пайке соблюдайте температурный режим - максимальная температура пайки 260 C не более 10 секунд. Для розеточного монтажа проверьте соответствие количества и расположения контактов.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности:

• EN 61810-1 - общие требования к электромеханическим реле
• EN 61810-2 - требования к промежуточным реле
• EN 61810-7 - методы испытаний на механическую прочность и долговечность

Подтверждает безопасность работы в условиях промышленного и бытового использования. Соответствует требованиям к изолирующим материалам и предотвращению возгорания.

Преимущества

• Высокая надёжность контактов AgNi - снижают риск сваривания и увеличивают срок службы при переключении индуктивных нагрузок
• Гибкий монтаж - возможность выбора между пайкой и розеточным подключением
• Устойчивость к вибрациям - благодаря жесткой конструкции корпуса и фиксации якоря
• Чёткое переключение - минимальный ход контактов обеспечивает быстрое и точное срабатывание
• Свободная полюсность катушки - не зависит от полярности подключения 36 В DC

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не защищает от брызг и пыли
• Запрещено применять для коммутации переменного тока - катушка рассчитана только на постоянный ток 36 В
• Не рекомендовано для высокочастотных переключений (>1000 циклов/час) - возможен износ контактов
• Максимальная рабочая температура +55 C - при длительном нагреве выше этого значения снижается срок службы
• Не поддерживает мультипозиционные схемы - только один перекидной контакт

Примеры использования

• Управление насосом в системе водоснабжения через микроконтроллер
• Переключение нагревательного элемента в термостате
• Активация световой сигнализации в панели управления станком
• Размыкание цепи зарядки аккумулятора при достижении порогового напряжения
• Автоматизация освещения в щитовых помещениях с использованием датчиков движения

Практические советы

• При монтаже на плату используйте паяльник с регулируемой температурой - перегрев повредит внутренние детали
• Для нагрузок с индуктивностью (катушки, двигатели) параллельно контактам рекомендуется установить демпферную цепь (диод+резистор) для гашения ЭДС самоиндукции
• Проверяйте соответствие напряжения катушки - превышение 36 В вызывает перегрев и выход из строя
• При использовании в розетке убедитесь, что она рассчитана на 10 А и имеет достаточную плотность контактов
• Для сервисного обслуживания удобнее выбирать розеточный вариант - замена занимает менее минуты
• Учитывайте посадочный размер: габариты реле 29×15×20 мм - убедитесь, что есть свободное место вокруг на плате
