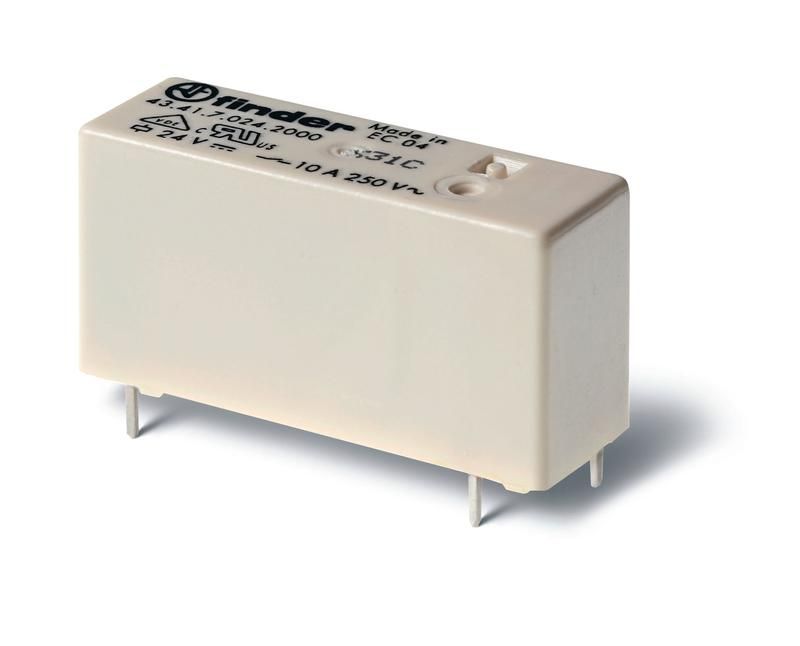

Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 3.2мм; 1CO 10A; контакты AgCdO | 434170362000 Finder 43.41.7.036.2000

Электромеханическое реле Finder 43.41.7.036.2000 - компактное промежуточное реле с монтажом на печатную плату, предназначенное для коммутации нагрузок до 10 А постоянного тока. Благодаря низкопрофильному корпусу и шагу выводов 3,2 мм, оно идеально подходит для плотной компоновки в управляющей аппаратуре, где важна экономия места.

Назначение и область применения

Реле Finder 43.41.7.036.2000 используется для управления силовыми цепями на основе слаботочных сигналов. Его применяют в автоматических системах, где требуется изолированное переключение: контроллеры, устройства безопасности, промышленная автоматика, медицинское оборудование, системы освещения и транспорта. Подходит для замены механических выключателей в условиях ограниченного пространства.

Технические характеристики

• Тип контактов: 1CO (однополюсный перекидной)
• Коммутируемый ток: 10 А при напряжении постоянного тока
• Напряжение катушки: 36 В постоянного тока (DC)
• Чувствительность катушки: повышена - требует меньшего тока срабатывания
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - устойчив к дуге и износу
• Шаг выводов: 3,2 мм - совместим с типовой печатной платой
• Степень защиты: IP20 - защищено от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от −25C до +40C, допустима высокая влажность
• Тип управления: моностабильное - возвращает в исходное положение после отключения питания
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Корпус: пластиковый, самозатухающий

Совместимость и монтаж

Реле Finder 43.41.7.036.2000 монтируется непосредственно на печатную плату через штыревые выводы. Шаг 3,2 мм соответствует стандартным гнездам для DIL-компонентов. Для надёжного соединения рекомендуется использовать паяльник с регулируемой температурой (не более 260 C, время пайки - до 5 секунд на вывод). Не используйте флюсы с активными химическими веществами - они могут повредить изоляцию. Контакты рассчитаны на однократную установку; многократная перепайка снижает долговечность.

Безопасность и стандарты

Изделие соответствует европейским нормам: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на удар и вибрацию). Соответствие гарантирует безопасность при использовании в промышленных системах и соответствие требованиям CE.

Преимущества

• Низкий профиль - позволяет размещать реле в тонких корпусах и многослойных платах
• Высокая чувствительность катушки - снижает потребление энергии управления, подходит для батарейных устройств
• Контакты AgCdO - обеспечивают длительный срок службы даже при частых включениях индуктивных нагрузок
• Гибкая поляризация - упрощает сборку и не требует соблюдения направления подключения катушки
• Серия 43 от Finder - проверенная надёжность в промышленном применении

Ограничения применения

• Не предназначено для работы во влажной среде или под открытым небом - IP20 не обеспечивает защиту от жидкости
• Запрещён монтаж в зонах с сильной вибрацией без дополнительной фиксации - возможен отказ контактов
• Не подходит для коммутации переменного тока выше 250 В - только постоянный ток
• Не рекомендуется для частых включений свыше 1000 операций в час - риск перегрева катушки
• При работе с мощными индуктивными нагрузками (например, двигателями) необходима внешняя демпферная цепь

Примеры использования

• Управление питанием насосов в системах автономного контроля
• Переключение режимов работы в термостатах и климатических контроллерах
• Активация сигнализации в промышленных пультах управления
• Коммутация LED-освещения в оборудовании с малым энергопотреблением
• Интерфейс между микроконтроллером и силовым модулем в робототехнике

Практические советы

• При выборе аналогичного реле обращайте внимание на шаг выводов - 3,2 мм отличается от распространённых 5,0 мм, что влияет на дизайн платы
• Для увеличения срока службы контактов используйте RC-цепочку параллельно нагрузке при работе с индуктивными устройствами
• Проверьте наличие достаточного теплового отвода вокруг реле - особенно при длительной работе на пределе 10 А
• При замене старого реле убедитесь, что новое имеет ту же чувствительность катушки - иначе система может не сработать
• Храните реле в сухом месте - влага может вызвать коррозию контактов, даже при IP20
