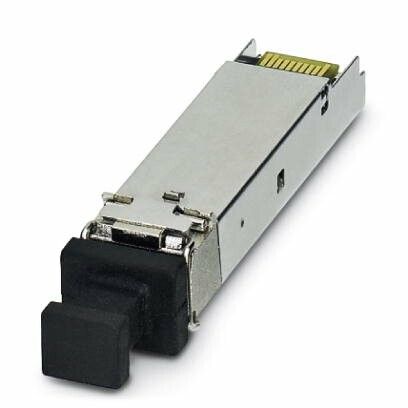

Модуль среды FL SFP LX10-B | 1025401 Phoenix Contact

Модуль среды FL SFP LX10-B - гигабитный оптический трансивер от Phoenix Contact, предназначенный для передачи данных на расстояния до 10 км с использованием волны 1310 нм. Подходит для установки в коммутаторы и маршрутизаторы с слотами SFP.

Назначение и область применения

Модуль среды FL SFP LX10-B используется для создания оптоволоконных соединений в сетях Ethernet с скоростью 1 Гбит/с. Он обеспечивает надёжную передачу данных между удалёнными узлами - например, между зданиями, на промышленных объектах или в телекоммуникационных инфраструктурах. Применяется там, где требуется дальняя связь без потерь качества сигнала.

Технические характеристики

• Тип интерфейса: SFP (Small Form-factor Pluggable)
• Скорость передачи: 1 Гбит/с
• Длина волны: 1310 нм
• Максимальная дальность: 10 км
• Тип волокна: одноволоконный (single-mode)
• Интерфейс разъёма: LC duplex
• Работает с многомодовым волокном: нет

Совместимость и монтаж

Модуль среды FL SFP LX10-B совместим с любым оборудованием, поддерживающим стандарт SFP и требующим оптическое подключение на 10 км. Устанавливается в слот SFP без инструментов - просто вставьте модуль до щелчка. Для работы необходимы оптические кабели с разъёмами LC и одноволоконным типом волокна. Не используйте многомодовые кабели - они не обеспечивают нужную дальность и вызывают ошибки связи.

Безопасность и стандарты

FL SFP LX10-B соответствует требованиям IEEE 802.3z для Gigabit Ethernet и соблюдает нормы безопасности IEC 60825-1 для лазерного излучения класса 1. Модуль безопасен при штатной эксплуатации, но не следует открывать корпус или вмешиваться в внутреннюю оптическую цепь.

Преимущества

• Стабильная работа на максимальной дистанции - до 10 км без ретрансляторов
• Поддержка одноволоконного кабеля - позволяет использовать один волоконный канал вместо двух
• Фирменная надёжность Phoenix Contact - проверенные компоненты для промышленных условий
• Низкое энергопотребление - не нагревается и не создаёт нагрузки на систему питания

Ограничения применения

• Не работает с многомодовым волокном - только с single-mode
• Не предназначен для расстояний более 10 км - сигнал будет теряться
• Требует чистых и правильно заточенных LC-коннекторов - грязь или повреждения фибры снижают качество связи
• Не поддерживает автоматическое согласование скорости - всегда должен работать на 1 Гбит/с

Примеры использования

• Связь между серверными комнатами в соседних зданиях предприятия
• Передача данных от камеры наблюдения на удалённом посту к центральному контроллеру
• Объединение промышленных участков на территории завода через оптоволоконную магистраль
• Подключение внешнего оборудования к core-коммутатору в городской сети

Практические советы

• Перед установкой проверьте, что ваше оборудование поддерживает SFP-модули с длиной волны 1310 нм
• Используйте только одноволоконные кабели с LC-разъёмами - двойные (duplex) кабели не подходят
• Очищайте коннекторы специальной салфеткой и средством для оптики перед каждым подключением
• Учитывайте, что FL SFP LX10-B не имеет электрического выхода - он исключительно оптический
• Запасной модуль лучше хранить в защищённой упаковке - светочувствительные элементы легко выйти из строя при воздействии яркого света
