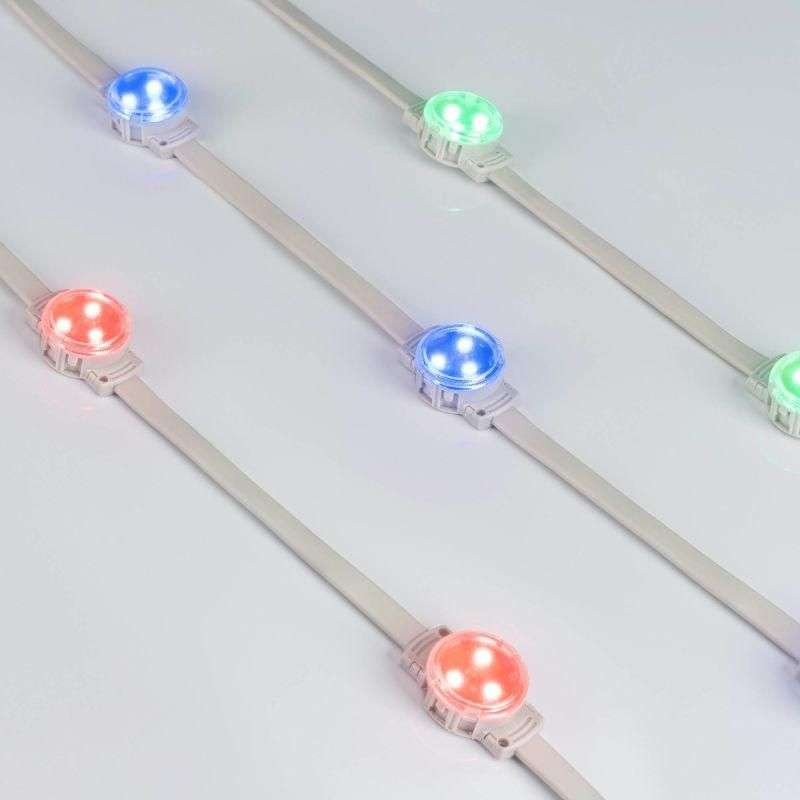

Модуль управляемый SPI-F3-D30 12V RGB-RAM-Auto (0.6W, IP68, 120 deg), пластик - компактный управляемый светодиодный элемент с встроенной микросхемой GS8206, предназначенный для создания гибких цветных матриц и медиафасадов. Бренд Arlight предлагает этот модуль в серии SPI Modules, где он сочетает высокую степень защиты, точную адресацию и малое энергопотребление.

Назначение и область применения

Модуль управляемый SPI-F3-D30 12V RGB-RAM-Auto (0.6W, IP68, 120 deg), пластик используется там, где требуется точная индивидуальная регулировка цвета каждого элемента. Подходит для сборки длинных линий, панелей и сложных форм - например, в медиафасадах зданий, информационных табло, световых инсталляциях и декоративной подсветке. Его применяют в условиях открытого воздуха благодаря защите IP68.

Технические характеристики

• Напряжение питания: 12 В постоянного тока
• Мощность: 0,6 Вт на один модуль
• Цвет свечения: RGB (полный спектр цветов через смешивание)
• Количество светодиодов: 3 × SMD 3535
• Угол рассеивания: 120° - равномерное освещение в широком секторе
• Диаметр корпуса: 30 мм
• Габариты: Ø30×44×16 мм
• Степень защиты: IP68 - полная герметичность, выдерживает длительное погружение в воду
• Срок службы: до 50 000 часов
• Тип подключения: втычное (модули соединяются друг с другом без пайки)
• Микросхема управления: GS8206 - обеспечивает последовательную передачу данных по протоколу SPI

Совместимость и монтаж

Модуль управляемый SPI-F3-D30 12V RGB-RAM-Auto (0.6W, IP68, 120 deg), пластик совместим с контроллерами, поддерживающими протокол SPI и работу с GS8206. Модули соединяются в цепочку через втычные разъёмы - достаточно вставить один модуль в другой. Расстояние между центрами соседних модулей - 170 мм, длина провода между ними - 130 мм. Это позволяет легко собирать линии любой длины. Для работы нужна внешняя система управления (например, Arduino, Raspberry Pi или специализированный LED-контроллер).

Безопасность и стандарты

Изделие соответствует уровню защиты IP68, что гарантирует безопасную эксплуатацию во влажной среде, под водой и в условиях запыленности. Напряжение 12 В снижает риск поражения электрическим током. Температурный режим работы не указан - рекомендуется избегать экстремальных перегревов (>+60C) и замерзаний (<–20C) для сохранения срока службы.

Преимущества

• Высокая плотность упаковки: три ярких SMD-диода дают насыщенные цвета даже при большом угле рассеивания
• Втычное соединение исключает необходимость пайки - ускоряет монтаж и снижает вероятность брака
• GS8206 обеспечивает надёжную адресацию и минимальную задержку сигнала в длинных цепях
• IP68 позволяет использовать модуль в агрессивных средах - на улице, в бассейнах, на фасадах
• Низкая мощность (0,6 Вт) снижает нагрузку на источник питания и уменьшает нагрев

Ограничения применения

• Не предназначен для работы напрямую от сети 220 В - требует внешнего блока питания 12 В
• Не имеет встроенного управления; обязательно использование внешнего контроллера и программного обеспечения
• Работает только с протоколом SPI и микросхемами GS8206 - несовместим с WS2812B, APA102 и другими типами
• Пластиковый корпус не рассчитан на механические удары - не следует применять в местах с риском повреждения
• Заказывается партиями - кратность поставки определяется производителем, единичные модули недоступны

Примеры использования

• Архитектурная подсветка фасадов зданий - модули закрепляются в ряд с шагом 170 мм
• Световые экраны в торговых центрах - создаётся динамический контент с изменением цвета и эффектов
• Подводная подсветка бассейнов и фонтанов - благодаря IP68 модуль работает под водой
• Декоративные светящиеся дорожки и перила - гибкая установка на изгибах
• Лабораторные стенды и учебные модели - удобен для демонстрации принципов адресных LED-систем

Практические советы

• Перед монтажом проверьте полярность подключения - неверное подключение может повредить микросхему GS8206
• Для цепочек более чем из 30 модулей используйте усиленный блок питания (не менее 1 А на каждые 10 модулей)
• При прокладке кабеля в земле или на улице используйте защитные рукава - хотя модуль IP68, провода могут быть уязвимы
• При проектировании учитывайте, что расстояние между центрами - 170 мм, а не 30 мм - это влияет на плотность расположения
• Для тестирования начните с одного модуля - убедитесь, что контроллер правильно отправляет данные, прежде чем собирать всю цепочку
• Храните модули в сухом месте - даже при IP68 долгое хранение во влажной среде может повлиять на контакты
