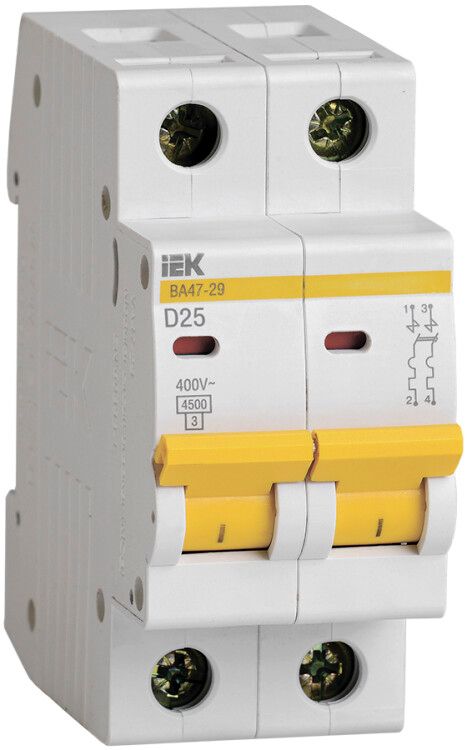

Выключатель автоматический двухполюсный ВА47-29 25А D 4,5кА KARAT | MVA20-2-025-D IEK

Автоматический выключатель ВА47-29 — это надёжный двухполюсный аппарат от IEK, предназначенный для защиты сетей с высокими пусковыми токами. Модель ВА47-29 обеспечивает комбинированную защиту от перегрузок и коротких замыканий, подходит для промышленного и бытового использования, особенно там, где требуется стабильная работа оборудования с импульсными нагрузками.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает распределительные и групповые цепи переменного тока с номинальным напряжением до 400 В. Он применяется в вводно-распределительных устройствах (ВРУ), щитах управления и распределительных коробках. Подходит для защиты цепей с высокими пусковыми токами — например, двигателей, насосов, компрессоров, сварочных аппаратов и мощного освещения. Работает как в промышленных условиях, так и в жилых домах, офисах и общественных зданиях.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 25 А
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: D — подходит для нагрузок с высокими пусковыми токами (например, двигатели)
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Класс токоограничения: 3 — быстрое отключение при КЗ, снижает энергию дуги
• Максимальное сечение кабеля: 25 мм²
• Ширина по модулям: 2 модуля (36 мм)
• Глубина монтажа: 73,6 мм
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Частота: 50 Гц
• Климатическое исполнение: УХЛ4 — работает при температурах от -40°C до +50°C
• Срок службы: 15 лет
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Автоматический выключатель ВА47-29 устанавливается на стандартную DIN-рейку шириной 35 мм. Оба полюса имеют одинаковое подключение: входные и выходные клеммы расположены сверху и снизу. Для подключения допускаются:

• Жесткий однопроволочный провод до 25 мм²
• Гибкий многожильный провод с наконечниками
• Шины типа FORK — для параллельного распределения питания через верхние зажимы
• Шины типа PIN — для последовательного соединения нескольких автоматов

На клеммах есть насечки — они повышают надёжность контакта и снижают нагрев. Индикатор положения контактов (зелёный — включён, красный — отключён) позволяет визуально определить состояние аппарата без тестирования. Монтаж требует соблюдения момента затяжки — не переусердствуйте, чтобы не повредить пластиковые корпуса клемм.

Безопасность и стандарты

Автоматический выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск возгорания. Конструкция защищена от случайного прикосновения к токоведущим частям (IP20), однако не рассчитана на работу во влажных или запылённых средах вне щита. Применяйте только внутри закрытых распределительных щитов.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный — на короткие замыкания
• Высокая отключающая способность (4,5 кА) — подходит для сетей с высокой токовой нагрузкой
• Поддержка шин FORK и PIN — удобно для организации распределения питания в щите
• Индикатор состояния контактов — упрощает диагностику
• Улучшенная дугогасительная камера — снижает износ контактов и продлевает срок службы
• Эргономичная рукоятка — легко включать/выключать даже в перчатках
• Насечки на клеммах — минимизируют нагрев и обеспечивают прочное соединение

Ограничения применения

• Не предназначен для работы на постоянном токе (DC) — только переменный ток 50 Гц
• IP20 не защищает от влаги и пыли — нельзя использовать вне герметичных щитов
• Не подходит для защиты цепей с очень частыми включениями (более 10–15 раз в день) — это сокращает срок службы механики
• Не рекомендуется для цепей с преобладанием емкостных или индуктивных нагрузок без учёта пусковых токов
• При использовании с кабелем меньшего сечения (менее 1,5 мм²) возможен перегрев — проверяйте соответствие сечения и тока

Примеры использования

• Защита группы розеток в квартире с подключённым стиральной машиной и бойлером
• Щит на производстве: питание трёхфазного двигателя насоса с пуском под нагрузкой
• Распределительный щит торгового центра: группа освещения с LED-светильниками и драйверами
• Оборудование мастерской: сварочный аппарат, компрессор, точильный станок

Практические советы

• Выбирая ВА47-29, убедитесь, что ваша сеть имеет достаточную отключающую способность (не менее 4,5 кА) — иначе аппарат не справится с аварией
• При подключении гибкого провода всегда используйте наконечники — это предотвратит обрыв жил и перегрев
• Для сборки щита с несколькими автоматами используйте шины FORK/PIN — это экономит время и делает схему чище
• Проверьте глубину монтажа (73,6 мм): убедитесь, что в щите достаточно места, особенно если установлены другие устройства рядом
• Не устанавливайте ВА47-29 в местах с постоянными вибрациями — это может вызвать ложные срабатывания
• При замене старого автомата — совпадают ли типы расцепителей? Характеристика D нужна именно для двигателей; для освещения лучше C
