Контактор модульный 1НО+1НЗ 40А 230В МК-103 | 18079DEK DEKraft APC

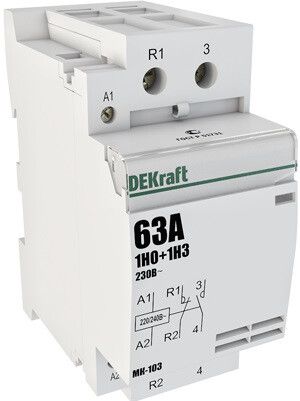

Контактор модульный 1 нормально открытый + 1 нормально закрытый 40А 230В МК-103 от DEKraft предназначен для дистанционного включения и отключения электрических нагрузок до 40 А в сетях переменного тока. Устройство устанавливается на DIN-рейку, подходит для частых циклов работы - например, в системах вентиляции, насосах и автоматических линиях.

Назначение и область применения

Контактор модульный 1 нормально открытый + 1 нормально закрытый 40А 230В МК-103 используется для коммутации слаботочных и среднегрузовых цепей переменного тока. Он позволяет управлять нагрузкой удалённо через сигнал на катушку, избегая необходимости прокладывать управляющие провода к самой нагрузке. Подходит для устройств, которые часто включаются и выключаются: насосы, вентиляторы, компрессоры, световые сигнализации, малые нагревательные элементы. Применяется в распределительных щитах с автоматическими выключателями (MCB), где требуется компактная и надёжная коммутация.

Технические характеристики

• Номинальный рабочий ток: 40 А (переменный ток, класс AC-3)
• Номинальное напряжение силовой цепи: до 400 В
• Напряжение катушки управления: 230 В переменного тока
• Коммутируемая мощность (AC-3): 2,4 кВт
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Количество силовых полюсов: 1
• Ширина корпуса: 2 модуля (36 мм)
• Способ подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускает повышенную влажность
• Способ монтажа: на DIN-рейку типа TS35
• Тип исполнения: нереверсивный - управление только одним направлением

Совместимость и монтаж

Контактор МК-103 совместим с любыми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть его на рейку - фиксация механическая, без инструментов. Подключение силовых проводов выполняется через винтовые клеммы: затягивать необходимо усилием, достаточным для плотного контакта, но без перегрузки - максимальное сечение кабеля 25 мм2. Управляющая катушка подключается к сети 230 В AC через внешний контроллер (например, терморегулятор, таймер, PLC). Нельзя использовать с постоянным током - катушка рассчитана исключительно на переменный ток.

Безопасность и стандарты

Контактор МК-103 соответствует ГОСТ Р 51731-2001 - требованиям к модульным контактным аппаратам. Сертифицирован для использования в бытовых и промышленных электроустановках. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - поэтому не рекомендован для установки вне помещений или в сырых условиях без дополнительной защиты.

Преимущества

• Компактный формат - занимает всего 2 модуля, экономит место в щите
• Не требует настройки - готов к работе сразу после подключения
• Высокая долговечность - рассчитан на частые включения/выключения
• Чёткое разделение контактов - один НО и один НЗ позволяют реализовать базовую логику управления без дополнительных реле
• Поддержка стандартного винтового подключения - совместим с большинством кабелей и инструментов монтажника

Ограничения применения

• Не предназначена для управления двигателями выше 2,4 кВт - превышение нагрузки вызывает сваривание контактов
• Не подходит для установки во влажных, пыльных или агрессивных средах - степень защиты IP20 недостаточна
• Не имеет функции тепловой защиты - обязательно использовать в паре с автоматическим выключателем
• Катушка работает только от 230 В AC - нельзя заменить на 110 В или постоянный ток
• Не реверсивный - не подходит для управления двигателем в двух направлениях

Примеры использования

• Автоматический контроль насоса в системе водоснабжения - включение по сигналу датчика уровня
• Управление вентилятором в HVAC-системе - включение по таймеру или термостату
• Включение освещения в техническом помещении по сигналу от датчика движения
• Коммутация нагревательного элемента в термокамере - циклическое включение/отключение
• Удалённое управление маломощным конвейером в сборочном участке

Практические советы

• Выбирайте автоматический выключатель с номиналом не более 40 А и характеристикой C или D для защиты от перегрузок и КЗ - он должен быть установлен перед контактором.
• При подключении управляющей катушки используйте отдельную жилу - не смешивайте её с силовыми проводами, чтобы избежать помех.
• Проверьте соответствие напряжения питания катушки - даже +-10 % отклонение от 230 В может привести к некорректному срабатыванию.
• При использовании в щитах с высокой плотностью компоновки учтите, что МК-103 греется при длительной нагрузке - оставляйте минимум 10–15 мм свободного места вокруг.
• Для проверки работоспособности можно временно подать 230 В на катушку - при этом должны слышаться чёткий щелчок и изменение состояния контактов.
