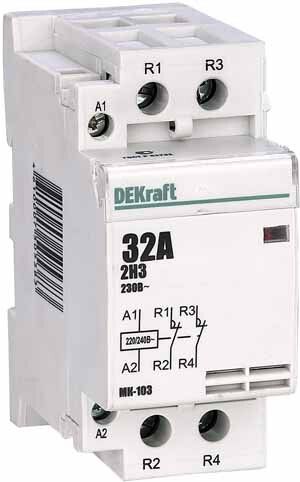

Контактор модульный 2НЗ 32А 230В МК-103 | 18073DEK DEKraft APC

Контактор модульный 2 нормально-разомкнутых контактов 32А 230В МК-103 от DEKraft предназначен для дистанционного включения и отключения электрических нагрузок переменного тока. Этот контактный аппарат легко устанавливается на DIN-рейку и подходит для частых коммутаций - например, в системах автоматического управления насосами, вентиляцией или освещением.

Назначение и область применения

Контактор модульный 2 нормально-разомкнутых контактов 32А 230В МК-103 используется для управления маломощными электроприёмниками, которые требуют частого включения и выключения. Он не предназначен для защиты цепи - вместо этого его применяют совместно с автоматическими выключателями (например, MCB). Подходит для работы в бытовых, коммерческих и промышленных системах: насосы, вентиляторы, световые сценарии, нагревательные элементы до 1,9 кВт.

Технические характеристики

• Номинальный рабочий ток: 32 А (переменный ток, класс AC-7a)
• Номинальное напряжение силовой цепи: до 400 В
• Напряжение катушки управления: 230 В переменного тока
• Количество силовых полюсов: 2
• Количество вспомогательных контактов: 2 нормально замкнутых (НЗ)
• Коммутируемая мощность: 1,9 кВт
• Способ подключения: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Ширина: 1 модуль (18 мм)
• Способ монтажа: на DIN-рейку (TS-35)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускается повышенная влажность
• Нормативный документ: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор МК-103 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 25 мм2. Напряжение управления 230 В соответствует стандартной сети однофазного переменного тока. Обратите внимание: контакты в этом устройстве - только нормально замкнутые (НЗ), а не нормально разомкнутые, как указано в названии. Это важно при проектировании схемы управления - сигнал на катушку размыкает цепь, а не замыкает её.

Безопасность и стандарты

Контактор МК-103 соответствует требованиям ГОСТ Р 51731-2001, который регламентирует безопасность и надёжность модульных контакторов. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не обеспечивает защиту от пыли и воды - поэтому устройство следует устанавливать внутри распределительных щитов, за закрытыми крышками. Не используйте его во влажных помещениях без дополнительной герметизации корпуса.

Преимущества

• Компактный размер - занимает всего один модуль, экономит место в щите
• Надёжное винтовое подключение - устойчиво к вибрациям и перегрузкам
• Высокая механическая износостойкость - рассчитан на частые операции включения/выключения
• Не требует настройки или обслуживания после установки
• Совместим с большинством современных автоматических выключателей и реле времени

Ограничения применения

• Не предназначена для защиты от перегрузок или коротких замыканий - обязательно используйте вместе с автоматическим выключателем
• Поддерживает только 2 нормально замкнутых контакта - нельзя применить для схем, где нужны нормально разомкнутые контакты
• IP20 - запрещено использование вне закрытых щитов, особенно в условиях высокой влажности, пыли или агрессивной среды
• Напряжение катушки фиксировано - 230 В, не подходит для систем с другим напряжением управления (например, 12 В, 24 В, 48 В)
• Не рекомендован для управления двигателями с высоким пусковым током (>3×Iн) без предварительного согласования с производителем

Примеры использования

• Автоматический контроль насоса в системе водоснабжения - включение по сигналу от датчика уровня
• Управление вентиляторами в HVAC-системах через терморегулятор
• Включение группы LED-освещения по расписанию с помощью таймера
• Контроль нагревательных элементов в тепловых завесах или сушилках
• Дистанционное управление компрессором холодильного оборудования

Практические советы

• Проверьте соответствие напряжения катушки (230 В) вашей цепи управления - неверное напряжение приведёт к отказу срабатывания
• При подключении проводов затягивайте винты равномерно, чтобы избежать повреждения изоляции и плохого контакта
• Убедитесь, что суммарная мощность нагрузки не превышает 1,9 кВт - превышение снижает срок службы контактов
• Если требуется нормально разомкнутый контакт - выберите другую модель, так как МК-103 имеет только НЗ
• Для длительной работы в режиме максимальной нагрузки (32 А) обеспечьте хорошую вентиляцию в щите - перегрев сокращает срок службы
• Этот контактор - часть серии МК-103 от DEKraft, все устройства этой серии взаимозаменяемы по габаритам и монтажу
