Контактор модульный 1НО+1НЗ 32А 230В МК-103 | 18072DEK DEKraft APC

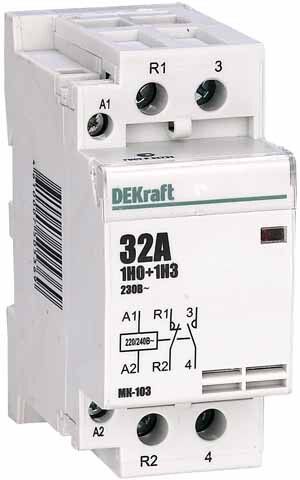

Контактор модульный 1 нормально открытый + 1 нормально закрытый 32А 230В МК-103 от DEKraft предназначен для дистанционного включения и отключения электрических нагрузок до 32 А в сетях переменного тока. Этот контактный аппарат легко устанавливается на DIN-рейку и подходит для частых операций в автоматических системах - например, управление насосами, вентиляцией или освещением.

Назначение и область применения

Контактор модульный 1 нормально открытый + 1 нормально закрытый 32А 230В МК-103 используется для коммутации слаботочных и среднегрузовых цепей переменного тока. Он обеспечивает дистанционное управление оборудованием, где требуется многочисленное включение/отключение - например, насосы, компрессоры, вентиляторы, световые схемы, малые нагревательные элементы. Применяется в распределительных щитах жилых, офисных и промышленных объектах.

Технические характеристики

• Номинальный рабочий ток: 32 А (переменный ток, класс AC-3)
• Номинальное напряжение: 400 В
• Напряжение катушки управления: 230 В переменного тока
• Коммутируемая мощность при 400 В, AC-3: 1,9 кВт
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Количество силовых полюсов: 1
• Тип тока: Переменный (AC)
• Способ монтажа: На DIN-рейку (ширина 1 модуль = 18 мм)
• Подключение силовых проводов: Винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, повышенная влажность)
• Соответствие стандарту: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор МК-103 совместим с любой стандартной DIN-рейкой типа TS35. Установка занимает менее минуты: устройство защелкивается на рейке и фиксируется механически. Для подключения силовых проводов используются винтовые клеммы - затягивать необходимо усилием 0,5–0,7 Нм, чтобы избежать пережима или плохого контакта. Управляющая катушка подключается к цепи управления 230 В AC через кнопки, термореле, таймеры или контроллеры. Подключение кабелей сечением более 25 мм2 невозможно - это ограничивает применение в высокомощных цепях.

Безопасность и стандарты

Контактор МК-103 соответствует требованиям ГОСТ Р 51731-2001, который регламентирует безопасность и надежность модульных контакторов. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли или воды - поэтому устройство устанавливают только внутри закрытых щитов. Климатическое исполнение УХЛ4 позволяет использовать его в помещениях с умеренным климатом, включая неотапливаемые здания зимой.

Преимущества

• Компактный размер - всего один модуль, экономит место в щите
• Чёткая комбинация контактов: 1НО+1НЗ даёт гибкость в проектировании схем (например, для реверса или сигнализации)
• Высокая долговечность - рассчитан на частые срабатывания, что важно для автоматизированных систем
• Не требует настройки или обслуживания после установки
• Совместим с широким спектром устройств управления: от простых кнопок до PLC

Ограничения применения

• Не предназначена для постоянного тока - работает только с переменным током (AC)
• IP20 исключает использование во влажных, пыльных или наружных условиях
• Один силовой полюс - нельзя использовать для трёхфазных нагрузок
• Максимальный ток 32 А - не подходит для оборудования свыше 1,9 кВт при 400 В
• Не имеет встроенного теплового реле - для защиты от перегрузки нужен отдельный автомат

Примеры использования

• Управление бытовым насосом для водоснабжения через таймер
• Автоматическое включение вытяжки в туалете по сигналу датчика влажности
• Циклическое включение обогревателя в холодильном шкафу
• Удалённое включение света в помещении через систему “умный дом”
• Комбинированная схема: при включении насоса (через НО) одновременно загорается индикатор (через НЗ)

Практические советы

• Выбирая контактор МК-103, проверьте соответствие напряжения катушки (230 В) вашей цепи управления - неверное напряжение приведёт к отказу срабатывания
• При подключении кабелей используйте наконечники (ШК) для многожильных проводов - это повысит надёжность контакта
• Не забудьте установить автоматический выключатель перед контактором - он обеспечит защиту от короткого замыкания
• Если нагрузка близка к 32 А, выбирайте запас по току - лучше взять 40 А, чтобы продлить срок службы
• Для частых циклов работы (более 1000 включений в день) рекомендовано периодически проверять состояние контактов - они могут окисляться
