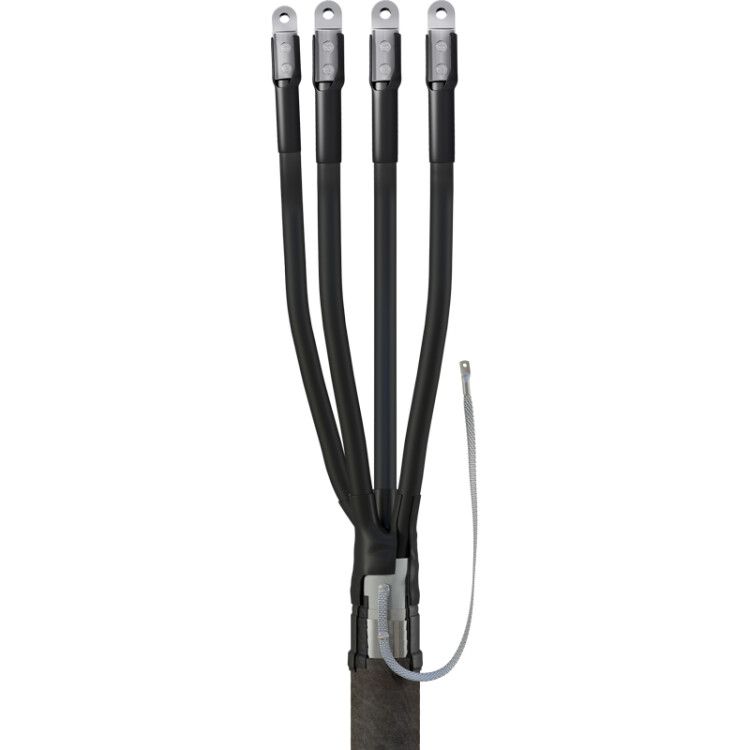

Муфта кабельная концевая универс. 1кВ 4 КВ(Н)Тп-1 (70-120) с наконечниками (полиэтилен/бумага) ГОФРОМАТИК zeta20830 ЗЭТА

Муфта кабельная концевая универсальная 1 кВ 4 КВ(Н)Тп-1 (70-120) с наконечниками (полиэтилен/бумага) от ЗЭТАРУС - это готовое решение для герметичного оконцевания четырёхжильных силовых кабелей с бумажной или полиэтиленовой изоляцией. Подходит как для внутренних, так и для наружных установок. Артикул zeta20830 обеспечивает быстрый монтаж благодаря встроенным наконечникам и термоусаживаемой конструкции.

Назначение и область применения

Муфта 4 КВ(Н)Тп-1 (70-120) используется для завершения кабельных линий - то есть создаёт надёжную изоляцию и механическую защиту на конце кабеля перед подключением к оборудованию. Применяется там, где требуется вывод кабеля из земли, проход через стену, подключение к щиту, трансформатору или двигателю. Подходит для помещений с любой степенью влажности и для открытых участков: кабельные трассы, распределительные пункты, насосные станции, промышленные объекты.

Технические характеристики

• Напряжение: 1 кВ - рассчитана на работу в сетях до 1000 В переменного тока
• Количество жил: 4 - совместима с четырёхжильными кабелями (например, АВВГ, ААБл, ВВГнг)
• Сечение жил: 70–120 мм2 - подходит для кабелей среднего и крупного сечения
• Тип исполнения: термоусаживаемая - материал уменьшается в размерах при нагреве, плотно облегает кабель
• Материал: термополимер - высокая эластичность, устойчивость к температурным колебаниям и химическим воздействиям
• Наконечники: в комплекте - уже установлены медные наконечники, исключают необходимость самостоятельной опрессовки
• Защита: IP67 - защищена от пыли и временного погружения в воду

Совместимость и монтаж

Муфта 4 КВ(Н)Тп-1 (70-120) совместима с кабелями типа ААБл, АВВГ, ВВГнг, АВБШв - любыми четырёхжильными с бумажной или полиэтиленовой изоляцией. Монтаж выполняется в три этапа:

1. Подготовка кабеля: снимите внешнюю оболочку, выведите жилы, удалите изоляционную бумагу (для бумажных кабелей), зачистите жилы под наконечники
2. Наденьте муфту на кабель, выровняйте положение, чтобы все жилы вошли в ответвления перчатки
3. Равномерно прогрейте поверхность феном до полного усадки - муфта должна стать гладкой, без пузырей и складок

Не требует клея, смазки или дополнительных элементов. Наконечники уже запрессованы - достаточно просто затянуть болты при подключении.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 31569 и международным нормам для кабельных соединений на напряжение до 1 кВ. Материалы сертифицированы на безопасность при работе в условиях повышенной влажности и перепадов температур. Установка в соответствии с ПУЭ обязательна - особенно при использовании на открытом воздухе.

Преимущества

• Встроенная система наконечников экономит время монтажа - не нужна опрессовка
• Термоусаживаемая конструкция даёт равномерную и прочную изоляцию без воздушных полостей
• Высокая устойчивость к влаге, UV-излучению и перепадам температур - долгий срок службы даже на улице
• Один тип муфты покрывает широкий диапазон сечений (70–120 мм2) - снижает потребность в запасе различных моделей

Ограничения применения

• Не применяется для кабелей с металлической броней - требуются специальные муфты с заземлением брони
• Не рекомендована для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не подходит для кабелей с сечением менее 70 мм2 или более 120 мм2 - возможен риск разрыва или плохой усадки
• Требуется источник тепла (термофен) - нельзя использовать без него

Примеры использования

• Оконцевание кабеля АВВГ 4×95 перед подключением к частному домашнему щиту
• Вывод кабеля ААБл 4×120 из земли к трансформаторной подстанции
• Подключение кабеля ВВГнг 4×70 к электродвигателю на производстве
• Формирование конца кабеля в кабельном канале на складе с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - точное попадание в диапазон 70–120 мм2 гарантирует надёжную усадку
• При работе с бумажной изоляцией тщательно удаляйте пропитку - она может вызвать пробой при неполной очистке
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - это предотвращает образование складок
• Избегайте контакта с острыми кромками кабеля - они могут повредить тонкий слой термополимера
• Храните муфту в сухом месте, избегая прямого солнечного света - длительное воздействие УФ может ослабить материал
