Муфта МПО-Ш1/64-4КС1645-К ССД | 130105-00940 СВЯЗЬСТРОЙДЕТАЛЬ

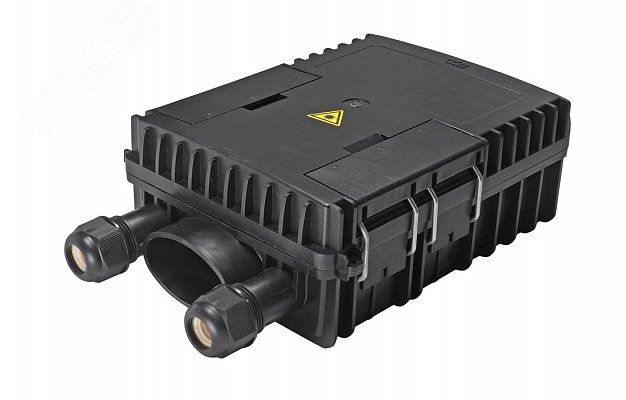

Муфта монтажная оптическая МПО-Ш1/64-4КС1645-К ССД - это компактный герметичный корпус для защиты точек соединения и ответвлений в подвесных и плоских оптических кабелях. Применяется в сетях связи, особенно там, где важна надёжная изоляция от внешней среды и быстрый доступ к внутренним соединениям.

Назначение и область применения

Муфта монтажная оптическая МПО-Ш1/64-4КС1645-К ССД используется для монтажа и защиты мест соединения, ответвлений и переходов в следующих типах кабелей:

• Подвесные самонесущие оптические кабели (СИП-О, ADSS)
• Плоские оптические кабели
• Кабели с вынесенным силовым элементом типа «8»

Устанавливается на опорах ЛЭП, столбах, фасадах зданий, в воздушных линиях связи. Подходит для условий открытой местности, включая перепады температур и повышенную влажность.

Технические характеристики

• Форма корпуса: прямоугольная, компактная
• Количество вводов: три - два круглых патрубка с фитингами, один овальный
• Герметизация вводов: механическая, без клея, термоусадки или других расходных материалов
• Крепление крышки: пластиковая петля + две защелки на стальных пружинных петлях
• Уплотнение: резиновая прокладка между корпусом и крышкой
• Фиксация кабеля: пластиковые прижимы с винтами, цепляются за оболочку кабеля
• Тип транзита: механический, с применением специального комплекта ввода
• Материал корпуса: прочный полимер, устойчивый к УФ-излучению и перепадам температур

Совместимость и монтаж

Муфта монтажная оптическая МПО-Ш1/64-4КС1645-К ССД совместима с кабелями, имеющими наружный диаметр, соответствующий размерам её патрубков. Для установки требуется минимальный набор инструментов: отвертка и ножницы для кабеля. Процедура монтажа:

1. Разрезать кабель в месте соединения, освободить волокна
2. Заправить кабель через подходящий патрубок до упора
3. Зафиксировать оболочку кабеля пластиковыми прижимами с винтами
4. Загрузить волокна в спlice-коробку внутри муфты
5. Закрыть крышку, защелкнуть замки - проверить плотность прилегания

Не требует нагрева, химических составов или сложного оборудования. Обеспечивает быстрый доступ к соединениям при обслуживании.

Преимущества

• Автоматическая герметизация - не нужны дополнительные материалы
• Простой и быстрый монтаж даже в условиях высоты
• Надёжная фиксация кабеля без повреждения волокон
• Устойчивость к влаге, пыли и перепадам температур благодаря герметичному исполнению
• Легко открывается и закрывается - удобно для планового осмотра

Ограничения применения

• Не предназначен для подземной или трубной прокладки - только для подвесного монтажа
• Не рассчитана на кабели с металлическим сердечником большего диаметра, чем предусмотрено патрубками
• Не следует использовать в условиях постоянного погружения в воду - хотя IP-класс не указан, герметизация обеспечивает лишь временную защиту от брызг и влаги
• Не рекомендовано использование в агрессивных химических средах (например, рядом с промышленными выбросами)

Примеры использования

• Соединение двух участков ADSS-кабеля на опоре ВЛ-10 кВ
• Ответвление кабеля от основной линии к домашнему абонентскому пункту
• Переход с подвесного кабеля на плоский кабель при входе в здание
• Обслуживание сети связи на железной дороге - кабель проходит по столбам вдоль путей

Практические советы

• Перед монтажом обязательно проверьте соответствие диаметра кабеля размерам патрубков - слишком толстый кабель не войдёт, слишком тонкий будет болтаться
• При работе на высоте используйте страховочные ремни - крышка легко открывается, но вес муфты с кабелем может быть значительным
• Не затягивайте винты прижимов чрезмерно - можно деформировать оболочку кабеля и повредить волокна
• Проверяйте состояние уплотнительной прокладки перед каждым монтажом - при наличии трещин или деформаций замените муфту
• Артикул 130105-00940 - это оригинальный продукт от СВЯЗЬСТРОЙДЕТАЛЬ; аналоги могут отличаться по форме, материалу и сроку службы
