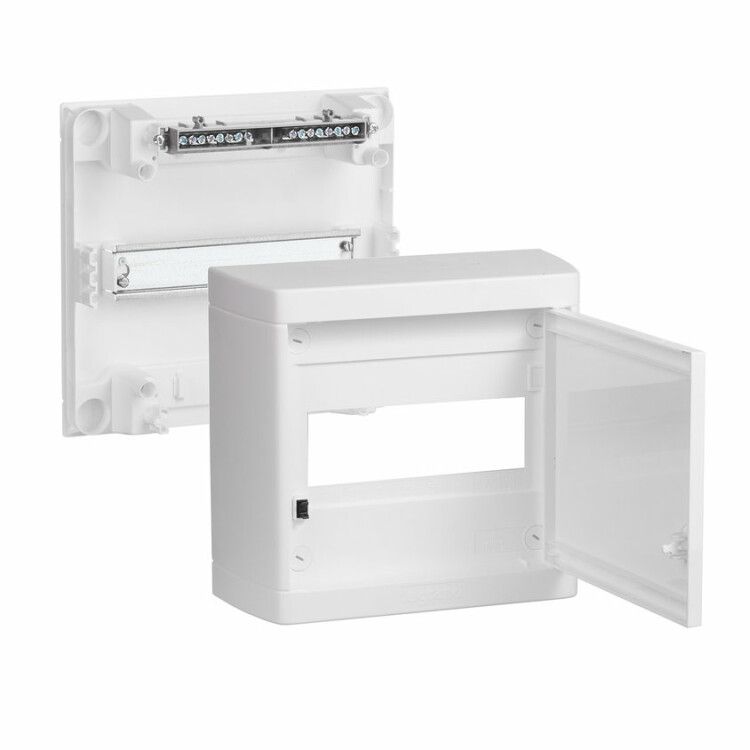

Бокс навесной Nedbox 1х8мод. бел. дверь Leg 601235 Legrand

Распределительный щит навесной пластиковый с дверью 8 модулей от Legrand (артикул 601235) предназначен для компактного монтажа автоматических выключателей и УЗО в помещениях с умеренной влажностью. Корпус из самозатухающего полистирола обеспечивает безопасную работу при напряжении до 1000 В, а наличие DIN-рейки и замка делает его удобным для бытовых и промышленных распределительных систем.

Назначение и область применения

Распределительный щит навесной пластиковый с дверью 8 модулей используется для организации внутренних электрических цепей в жилых, офисных и производственных помещениях. Подходит для установки однорядных устройств: автоматов, УЗО, реле, счетчиков. Применяется там, где требуется надежная защита от случайного прикосновения, но нет необходимости в защите от воды или пыли. Часто встречается в квартирах, на этажных щитках, в малых мастерских и объектах с ограниченным пространством.

Технические характеристики

• Количество модулей: 8 (стандартный шаг 17,5 мм)
• Материал корпуса: самозатухающий полистирол (не поддерживают горение)
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Напряжение: до 1000 В переменного тока
• Номинальный ток: 63 А - максимальный допустимый ток через шины внутри щита
• Глубина монтажа: 73 мм - требует минимального зазора между стеной и задней частью щита
• DIN-рейка: есть, стандартная, для крепления модульных аппаратов
• Клеммы: предусмотрены для подключения входных и выходных проводов
• Дверь: одна, реверсивная (можно открывать влево или вправо), закрытого типа, из поликарбоната
• Замок: есть, для предотвращения несанкционированного доступа
• Цвет: RAL 9010 (белый матовый)
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Норматив: соответствует МЭК EN 60529

Совместимость и монтаж

Щит совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Для монтажа используются кронштейны на задней стенке - фиксируются на стене саморезами. Глубина 73 мм позволяет разместить устройства с высокими коммутационными элементами, но требует проверки свободного места за щитом. Кабельный ввод осуществляется через перфорированные отверстия в боковых или нижних стенках - можно просверлить дополнительно при необходимости. Дверь легко демонтировать для обслуживания - она крепится на петлях без инструментов.

Безопасность и стандарты

Изделие соответствует требованиям МЭК EN 60529 по степени защиты IP40. Материал корпуса - самозатухающий полистирол, что снижает риск распространения пламени при перегреве. Наличие замка исключает случайное открытие двери. Номинальный ток 63 А рассчитан на использование с автоматическими выключателями класса C или D, но не является предельным значением для самого щита - он лишь указывает на способность клемм и шин выдерживать нагрузку. Не предназначен для установки вне помещений или в местах с постоянным воздействием влаги.

Преимущества

• Компактный размер - идеален для небольших распределительных точек
• Реверсивная дверь - гибкая установка в зависимости от расположения проводов
• Высокая химическая стойкость материала - не деформируется при контакте с моющими средствами
• Чистый внешний вид - белый цвет (RAL 9010) хорошо сочетается с интерьером
• Поддержка всех популярных модульных устройств - совместимость с продукцией Legrand и других брендов

Ограничения применения

• Не подходит для улицы, ванных комнат, сырых цехов - степень защиты IP40 не защищает от воды
• Не рекомендован для установки рядом с источниками тепла выше +40C
• Недоступна возможность увеличения количества модулей - только один ряд, нельзя добавить вторую DIN-рейку
• Комплектация некомплектная - клеммы и крепежи входят, но провода, автоматы и маркировочные этикетки - нет
• Пластиковый корпус менее ударопрочен, чем металлический - не использовать в местах с риском механических повреждений

Примеры использования

• Распределительный щит в квартире для групп освещения и розеток
• Щит на этаже многоквартирного дома с 8 автоматами
• Местный щиток на рабочем месте в цеху для питания одного станка
• Аппаратный щит в офисе для серверов и сетевого оборудования
• Временный щит на стройплощадке для временного электроснабжения

Практические советы

• Перед монтажом проверьте, чтобы за щитом было минимум 80 мм свободного пространства - так легче прокладывать провода и менять оборудование
• При использовании кабелей большого сечения (например, 16 мм2) убедитесь, что клеммы рассчитаны на них - в этом щите они рассчитаны на максимум 10–16 мм2
• Если нужна защита от влаги - выбирайте модели с IP54 или выше; этот щит (601235) - только для сухих помещений
• При заказе нескольких щитов - учтите, что дверь можно поменять сторону открывания без инструментов - это удобно при сложном расположении проводов
• Для долговечности не используйте силу при закрывании двери - механизм замка чувствителен к перекосам
