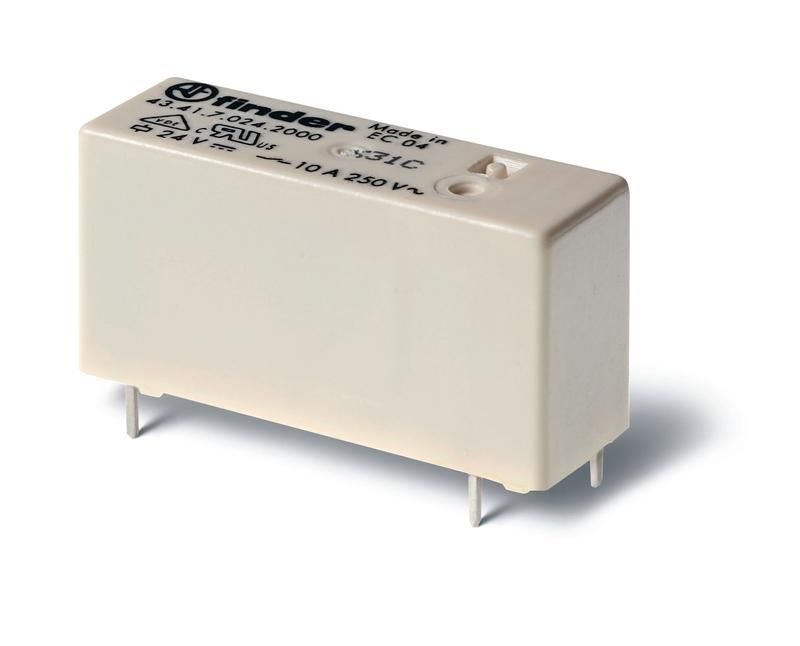

Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 3.2мм; 1CO 10A | 434170092001 Finder 43.41.7.009.2001

Реле электромеханическое миниатюрное низкопрофильное, монтаж на печатную плату, шаг выводов 3.2мм, 1CO 10A, контакты AgCdO, катушка 9В DC (чувствительное), влагозащита RTIII от бренда Finder, артикул 43.41.7.009.2001 - компактное промежуточное реле для слаботочных схем с высокой коммутационной способностью, предназначенное для установки на печатные платы в устройствах с ограниченным пространством.

Назначение и область применения

Это реле используется для переключения нагрузок до 10 А постоянного тока в цепях управления и автоматизации. Подходит для встраивания в платы контроллеров, систем сбора данных, промышленной автоматики, медицинского оборудования и устройств с жесткими требованиями к габаритам. Благодаря низкопрофильному корпусу и малому шагу выводов, его удобно применять там, где важна плотность компоновки.

Технические характеристики

• Коммутируемый ток: 10 А (при напряжении до 30 В DC)
• Род тока: постоянный (DC)
• Число контактов: один переключающий (1CO - однополюсный перекидной)
• Напряжение катушки: 9 В постоянного тока
• Тип контактов: серебро-кадмий оксид (AgCdO) - устойчивы к дуге и износу
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Поляризация: свободная - можно подключать любым образом (+/-)
• Шаг выводов: 3,2 мм - совместим с типовой технологией SMD-монтажа
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, но не от влаги
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле электромеханическое миниатюрное низкопрофильное... имеет выводы, рассчитанные на пайку в отверстия печатной платы. Шаг 3,2 мм соответствует стандартной сетке для DIP-компонентов. Для надежного монтажа рекомендуется использовать платы с толщиной 1,6 мм и точными отверстиями. Катушка с повышенной чувствительностью требует минимального тока возбуждения - около 10–12 мА при 9 В, что снижает нагрузку на микроконтроллер. Не используйте с импульсными сигналами без фильтрации - возможны ложные срабатывания.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к реле) и EN 61810-7 (требования к тестированию). Сертифицировано для работы в условиях, где требуется предотвращение случайного включения и контроль тепловых режимов. Применяется в оборудовании класса II (двойная изоляция).

Преимущества

• Высокая коммутационная способность (10 А) при компактном размере
• Контакты AgCdO обеспечивают долгий срок службы при переключении индуктивных нагрузок
• Повышенная чувствительность катушки позволяет работать с низкоэнергетическими управляющими цепями
• Низкая профильность - меньше 10 мм по высоте, идеально для тонких устройств
• Поддерживает широкий диапазон рабочих температур благодаря исполнению УХЛ4

Ограничения применения

• Не предназначено для работы в средах с пылью, влагой или химически активными веществами - степень защиты IP20 не обеспечивает герметичность
• Не подходит для переменного тока (AC) - только постоянный ток (DC)
• Не имеет NO/NZ контактов - только перекидной (CO), поэтому нельзя использовать как обычный выключатель
• При частом включении (>1000 циклов/час) возможен нагрев и снижение срока службы
• Не рекомендуется для высокочастотных переключений - механическая конструкция имеет задержку срабатывания (~10–15 мс)

Примеры использования

• Переключение мощных светодиодных модулей в системах освещения
• Управление двигателями постоянного тока в робототехнике
• Контроль нагревательных элементов в бытовых приборах
• Реализация аварийного отключения в медицинских аппаратах
• Функциональные модули в промышленных ПЛК с ограниченным местом

Практические советы

• При использовании с индуктивными нагрузками (двигатели, соленоиды) обязательно подключите демпферную цепь (диод или RC-цепь) параллельно контакту - это продлит жизнь реле
• Убедитесь, что посадочные отверстия на плате точно соответствуют шагу 3,2 мм - расхождение вызывает плохую пайку
• Проверьте полярность при подключении катушки - хотя реле не поляризовано, неверное подключение может повредить источник питания
• Для длительной работы в условиях высокой влажности (например, в холодильниках) дополнительно герметизируйте место монтажа
• При замене аналога - проверьте, чтобы новый экземпляр был именно с катушкой 9 В DC и AgCdO-контактами; другие версии серии 43 имеют другую чувствительность
