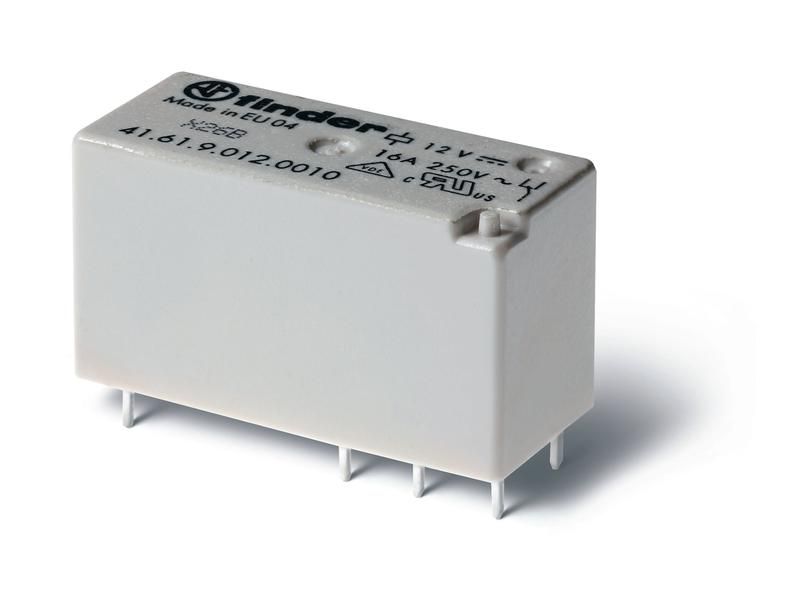

Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм; 1CO 16A; Контакты AgNi | 416190600010 Finder 41.61.9.060.0010

Электромеханическое реле Finder 41.61.9.060.0010 - компактное промежуточное реле с монтажом на печатную плату, предназначенное для коммутации нагрузок до 16 А при напряжении 60 В постоянного тока. Подходит для сборки автоматических устройств, где важна плотность компоновки и надёжность переключения.

Назначение и область применения

Реле Finder 41.61.9.060.0010 используется как промежуточное устройство для управления более мощными цепями через слаботочные сигналы. Применяется в контроллерах, системах автоматизации, промышленном оборудовании, медицинской аппаратуре и устройствах с ограниченным пространством. Благодаря низкопрофильному корпусу идеально подходит для высокой плотности монтажа на печатных платах.

Технические характеристики

• Тип реле: промежуточное, моностабильное
• Количество контактов: 1CO (один перекидной контакт - 1 нормально замкнутый + 1 нормально разомкнутый)
• Номинальный ток контактов: 16 А
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым воздействиям и окислению
• Напряжение катушки: 60 В постоянного тока
• Способ монтажа: поверхностный монтаж на печатную плату (SMD/PTH)
• Шаг выводов: 5 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от −25C до +40C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 41.61.9.060.0010 совместимо со стандартными технологиями SMT и THT. Шаг выводов 5 мм соответствует распространённым шаблонам печатных плат. Для монтажа требуется сверление отверстий под выводы и пайка в них. Катушка рассчитана исключительно на постоянный ток - применение переменного тока недопустимо. Перед установкой проверьте соответствие полярности подключения катушки: "+" и "-" должны быть соблюдены.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1 (базовые требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность). Сертифицировано для работы в промышленных условиях с учетом механических и электрических нагрузок. Отсутствует защита от влаги - не применяйте в средах с возможностью попадания жидкости или пыли.

Преимущества

• Высокая коммутационная способность: 16 А при 60 В DC - позволяет управлять мощными нагрузками без внешних усилителей
• Контакты из AgNi обеспечивают длительный срок службы даже при частых включениях
• Низкая высота корпуса снижает риск интерференции с другими элементами платы
• Стандартный шаг выводов 5 мм упрощает проектирование плат и замену аналогов
• Поддерживает широкий диапазон рабочих температур, что важно для оборудования в неотапливаемых помещениях

Ограничения применения

• Не предназначено для работы с переменным током - использование на AC вызывает повреждение катушки
• Защита IP20 не защищает от влаги, пыли и агрессивных сред - не используйте в открытых щитах, на улице или в сырых цехах
• Запрещена работа при напряжении выше 60 ВDC - перегрузка катушки приведёт к её выходу из строя
• Не рекомендуется для частых импульсных включений (более 1000 включений/час) без учёта теплового режима
• Отсутствуют НО контакты - нельзя использовать как одноконтактное реле с замыканием только при включении

Примеры использования

• Управление насосами, вентиляторами или нагревательными элементами в контроллере станка
• Переключение цепей питания в модульных системах автоматизации
• Интерфейс между микроконтроллером (3,3 В / 5 В) и силовой цепью 60 В
• Аппаратура для лабораторий и диагностического оборудования
• Автомобильные системы с бортовой сетью 48–60 В

Практические советы

• При проектировании платы учтите посадочные размеры - расстояние между выводами 5 мм, а высота корпуса около 15 мм
• Для увеличения срока службы контактов используйте гашение дуги (RC-цепочка или диод) при управлении индуктивными нагрузками
• Не располагайте реле рядом с источниками сильного тепла - перегрев снижает надёжность катушки
• Проверяйте полярность перед первым включением: неверное подключение катушки не приведёт к срабатыванию, но может вывести реле из строя
• При замене аналогичных реле - убедитесь, что новый экземпляр имеет ту же маркировку (например, Finder 41.61.9.060.0010), так как даже незначительные отличия в напряжении или типе контактов могут нарушить работу всей системы
