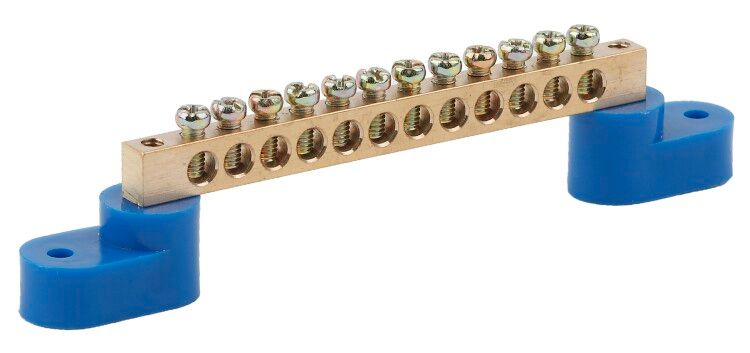

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-12-У2 NO-222-58 син. (уп.10шт) Эра Б0033438

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-12-У2 синяя от ЭРА - это надёжный элемент для сборки нулевой шины в распределительных щитах, обеспечивающий безопасное и упорядоченное подключение до двенадцати проводников сечением 10–25 мм2. Артикул б0033438 соответствует требованиям промышленного монтажа в условиях повышенной влажности и пыли.

Назначение и область применения

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-12-У2 синяя используется для создания единой нулевой точки в электрических щитах. Применяется для соединения нулевых (N), защитных (PE) и иногда фазных проводников в системах TN-S и TN-C-S. Подходит для установки в бытовые, коммерческие и промышленные распределительные устройства - например, в щитах жилых домов, офисов, цехов с оборудованием до 100 А.

Технические характеристики

• Материал контактной части: латунь - обеспечивает хорошую проводимость и долговечность
• Номинальный ток: 100 А - выдерживает нагрузки типичных групповых цепей
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 230/400 В
• Количество контактов: 12 - позволяет подключить до 12 проводников
• Сечение подключаемого провода: 10...25 мм2 - совместима с популярными медными жилами
• Толщина шины: 9 мм - достаточна для механической прочности при затяжке болтов
• Просвет от задней панели: 14 мм - обеспечивает зазор для монтажа на DIN-рейку или стенку
• Изоляция: да - контакты изолированы от корпуса и друг от друга через пластиковую основу
• Цвет: синий - стандартизированная цветовая маркировка для нулевого проводника
• Поверхность контакта: необработанная - требует контроля качества затяжки, не имеет антикоррозийного покрытия

Совместимость и монтаж

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-12-У2 синяя крепится на любую вертикальную поверхность - DIN-рейку, металлический щит или деревянную панель - с помощью встроенных отверстий под болты. Для монтажа используются болты M6 или аналогичные. Убедитесь, что посадочные места на щите имеют достаточную глубину: минимальный просвет 14 мм обязателен. Кабели зачищаются на 10–12 мм, плотно затягиваются гаечным ключом - перегрузка не допускается. Не используйте инструмент с острыми кромками, чтобы не повредить латунь.

Безопасность и стандарты

Изделие выполнено из самозатухающего пластика, что снижает риск распространения пламени. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Цветовое исполнение (синий) соответствует международному стандарту IEC 60445 для обозначения нулевого проводника. Материал латуни устойчив к окислению в нормальных условиях эксплуатации.

Преимущества

• Высокая надёжность соединений благодаря однородной латунной шине
• Изолированный монтаж исключает случайные замыкания на корпус
• Чёткая цветовая маркировка (синяя) ускоряет диагностику и обслуживание
• Подходит для многократного демонтажа и переустановки без потери качества контакта
• Стандартные размеры позволяют использовать с большинством серийных щитов

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - возможна деформация пластика
• Не рекомендуется для открытого монтажа вне помещений - отсутствует защита IP
• Необработанная поверхность контакта требует регулярного осмотра на окисление, особенно в агрессивных средах
• Запрещается использование с алюминиевыми проводниками - возможна электрохимическая коррозия
• Максимальное сечение 25 мм2 - не подходит для мощных вводов свыше 100 А

Примеры использования

• Распределительный щит квартиры - подключение нулей от автоматических выключателей группы освещения и розеток
• Щит управления насосной станцией - объединение PE и N проводников от частотного преобразователя
• Промышленный щит с несколькими станками - сборка нулевых проводов от датчиков и пускателей
• Аварийное освещение - обеспечение единых точек заземления и нуля

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля: меньше 10 мм2 - плохо фиксируется; больше 25 мм2 - не войдёт в зажим
• Обязательно используйте шайбы и гроверы при затяжке - предотвращают ослабление контакта
• После первого включения проведите термографический осмотр: нагрев более чем на 10 C выше окружающей температуры - сигнал к проверке
• При использовании в сырых помещениях (например, в подвале) периодически протирайте контакты сухой ветошью
• Не смешивайте эту шину с другими моделями в одном щите - сохраняйте унифицированную схему для удобства сервиса
