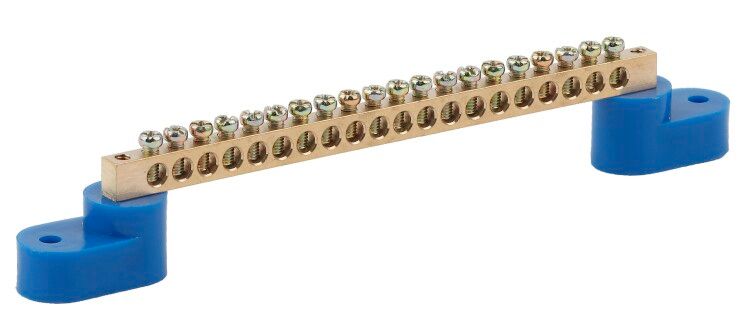

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-20-У2 NO-222-62 син. (уп.10шт) Эра Б0033441

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-20-У2 синяя от ЭРА - это надёжный элемент для сборки нулевой шины в распределительных щитах, обеспечивающий безопасное и упорядоченное подключение до двадцати проводников сечением 10–25 мм2. Продукт соответствует требованиям к изолированному монтажу и предназначен для постоянного использования в условиях промышленных и жилых объектов.

Назначение и область применения

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-20-У2 синяя используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для установки в силовые, осветительные и автоматизированные системы. Применяется в распределительных устройствах жилых домов, офисов, производственных цехов и на объектах инфраструктуры, где требуется надёжное и компактное решение для массового подключения нулевых проводов.

Технические характеристики

• Материал: Латунь - обеспечивает хорошую электропроводность и долговечность контактов.
• Номинальный ток: 100 А - выдерживает нагрузки типичных групповых цепей в однофазных и трёхфазных системах.
• Номинальное напряжение: 400 В - рассчитана на работу в сетях до 400 В переменного тока (AC).
• Количество контактов: 20 - позволяет подключить до 20 проводников без перегрузки шины.
• Сечение подключаемого проводника: 10...25 мм2 - совместима с медными проводами стандартных сечений, используемых в бытовой и промышленной электропроводке.
• Толщина: 9 мм - определяет прочность и жесткость металлической части шины.
• Просвет от задней панели: 14 мм - обеспечивает зазор между шиной и стенкой щита, предотвращает замыкание на корпус.
• Изолированный монтаж: Да - контактная часть отделена от монтажной поверхности пластиковыми изоляторами, исключает случайное замыкание на заземлённый корпус.
• Поверхность контакта: Необработанная - требует плотного затягивания болтов для надёжного контакта; не имеет антикоррозийного покрытия.
• Цвет: Синий - стандартизированная цветовая маркировка для нулевых шин согласно ГОСТ Р 50462.

Совместимость и монтаж

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-20-У2 синяя монтируется на DIN-рейку или крепится через отверстия в боковой стенке щита. Установка возможна в любые стандартные распределительные щиты с достаточным внутренним пространством. Для монтажа используются болты M6, которые должны затягиваться моментом, соответствующим сечению подключаемого провода (не менее 1,8 Нм для 25 мм2). Каждый контакт рассчитан на один проводник - многожильные провода необходимо оконцевать наконечниками. Не допускается использование с проводами меньше 10 мм2 - риск плохого контакта и нагрева.

Безопасность и стандарты

Шина выполнена из самозатухающего пластика, что снижает риск распространения пламени при аварии. Соответствует требованиям безопасности для электроустановок до 1000 В. Цветовое исполнение (синий) соответствует ГОСТ Р 50462 - маркировка нулевых проводников. Материал латуни обеспечивает устойчивость к окислению в нормальных условиях эксплуатации. Отсутствие специального покрытия контактов требует регулярной проверки состояния соединений.

Преимущества

• Высокая надёжность за счёт латунной основы и качественного изоляционного материала.
• Чёткая цветовая маркировка (синяя) ускоряет диагностику и обслуживание.
• Изолированный монтаж исключает риск замыкания на корпус щита даже при повреждении изоляции проводов.
• 20 точек подключения позволяют собирать сложные схемы без использования нескольких шин.
• Стандартные габариты и просвет 14 мм обеспечивают совместимость с большинством серийных щитов.

Ограничения применения

• Не рекомендуется использовать в агрессивных средах (высокая влажность, химические пары, солевые выбросы) - латунь без покрытия подвержена коррозии.
• Запрещено применять с проводами сечением менее 10 мм2 - недостаточная площадь контакта вызывает перегрев.
• Не предназначена для частого демонтажа/переподключения - необратимое деформирование контактов после нескольких операций.
• Не подходит для подключения алюминиевых проводов - материал контактов несовместим с алюминием, возможен электрохимический эффект.

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите.
• Объединение PE-проводников в распределительном щите производственной линии.
• Сборка нулевой шины в щитах управления насосными станциями, вентиляцией, конвейерами.
• Решение для модульных щитов, где важно сохранить порядок и доступность всех соединений.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - 10–25 мм2. Использование меньших проводов требует переходных наконечников.
• Затягивайте болты равномерно и с контролируемым усилием - переусилие может повредить резьбу или изолятор.
• Проверяйте состояние контактов каждые 1–2 года - особенно в помещениях с повышенной влажностью.
• При использовании в щитах с ограниченным пространством учтите глубину 14 мм - шина не должна касаться задней стенки.
• Для удобства обслуживания комбинируйте эту шину с аналогичными фазными шинами того же ряда - так проще организовать всю систему заземления и нуля.
