Оптический коммутационный шнур Duplex LC/UPC-LC/UPC, 50/125 (OM4), 1 м | RNPC54DLL1 DKC ДКС

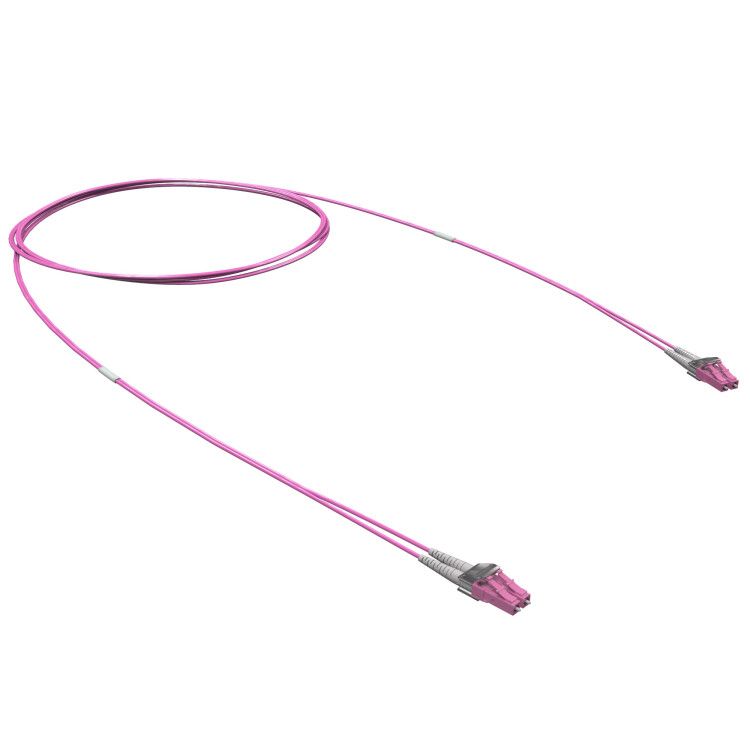

Оптический коммутационный шнур DKC IT rnpc54dll1 - это двухволоконный патч-корд с разъёмами LC/UPC, предназначенный для высокоскоростной передачи данных на расстоянии до 1 метра. Шнур выполнен из безгалогенного компаунда, имеет фиолетовую оболочку и соответствует стандарту OM4, что делает его подходящим для современных центров обработки данных и локальных сетей.

Назначение и область применения

Оптический коммутационный шнур DKC IT rnpc54dll1 используется для соединения активного оборудования в оптоволоконных сетях: серверов, коммутаторов, маршрутизаторов, SFP-модулей. Подходит для установки в дата-центрах, телекоммуникационных шкафах, офисных сетях с высокой плотностью портов. Благодаря стандарта OM4 обеспечивает пропускную способность до 100 Гбит/с на длине до 150 м - хотя сам шнур короткий (1 м), он идеально встраивается в длинные трассы как переходное звено.

Технические характеристики

• Тип изделия: патч-корд (коммутационный шнур)
• Разъёмы: LC/Duplex, UPC-полировка (оба конца одинаковые)
• Количество волокон: 2 (дуплексная конфигурация)
• Категория волокна: OM4 (многомодовое, оптимизированное для 850 нм)
• Длина кабеля: 1 метр
• Цвет оболочки: фиолетовый (стандарт OM4)
• Материал оболочки: компаунд, свободный от галогенов
• АPC-версия: да (указано в характеристиках, но UPC - это другая полировка; возможно противоречие в данных - см. ниже)

Совместимость и монтаж

Разъёмы LC/UPC совместимы с любым оборудованием, поддерживающим стандарт LC: SFP+, QSFP, модули Cisco, Juniper, HPE, Huawei и другие. Установка проста - достаточно вставить разъёмы в порты до щелчка. Обратите внимание: UPC-полировка требует точного выравнивания, поэтому не используйте этот шнур с APC-портами (зелёные разъёмы) - возможны потери сигнала. Для монтажа в плотных шкафах учитывайте радиус изгиба: минимальный - 10 диаметров кабеля (≈15–20 мм).

Безопасность и стандарты

Оболочка выполнена из малодымного безгалогенного компаунда - при возгорании не выделяет токсичных газов, соответствует требованиям пожарной безопасности для помещений с людьми (например, дата-центры, офисы). Кабель соответствует стандарту ITU-T G.651.1 для многомодового волокна. Несмотря на указание “APC версия: Да”, тип полировки UPC несовместим с APC - вероятно, ошибка в данных. Реальная полировка - UPC, как указано в названии и описании.

Преимущества

• Фиолетовая оболочка - сразу видно, что это OM4, отличается от OM3 (оранжевый) и одноволоконных (жёлтых)
• Безгалогенная оболочка повышает безопасность в закрытых помещениях
• UPC-полировка снижает отражение сигнала - лучше, чем PC, подходит для высокоскоростных систем
• Короткая длина (1 м) минимизирует лишнюю длину в плотных стойках
• Стандарт OM4 позволяет использовать шнур в будущих сетях 40G/100G Ethernet

Ограничения применения

• Не предназначен для работы с APC-разъёмами (зелёные): UPC и APC - разные технологии полировки, их нельзя сочетать
• Использование вне пределов температур: −20C…+60C - не гарантируется надёжность
• Не рассчитан на прямое воздействие воды или повышенной влажности - не имеет IP-защиты
• Длина всего 1 м - не подходит для протяжённых трасс, только для внутренних соединений

Примеры использования

• Подключение SFP+ модуля в коммутаторе к серверному адаптеру
• Соединение между двумя соседними стойками в дата-центре
• Замена старого медного кабеля на оптический в сети 10GbE
• Лабораторные тесты оборудования с использованием быстрого переподключения

Практические советы

• Перед подключением проверьте цвет разъёма на устройстве: UPC - синий, APC - зелёный. Этот шнур работает только с синими портами.
• Не перегибайте кабель резко - даже при правильном радиусе изгиба частые изломы снижают срок службы.
• При массовой замене кабелей пометьте шнуры этикетками - фиолетовый цвет не всегда заметен в тенях шкафа.
• Этот шнур - часть серии RAM telecom от DKC. Он совместим с другими продуктами этой серии, если используются те же разъёмы и категории.
