Оптический коммутационный шнур Duplex LC/UPC-LC/UPC, 9/125 (OS2), 2 м | RNPC9DLULU2 DKC ДКС

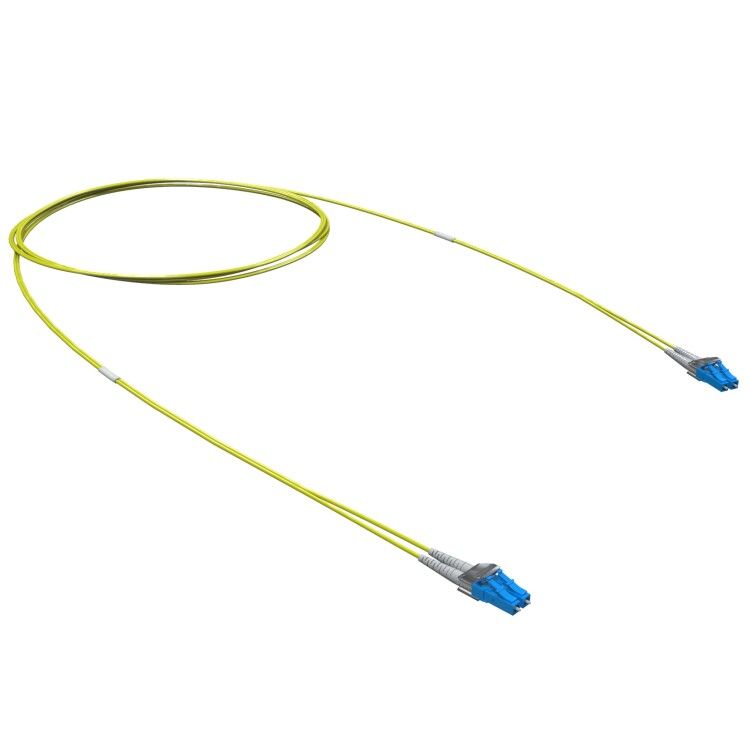

Оптический коммутационный шнур Duplex LC/UPC-LC/UPC 9/125 (OS2) 2 м от DKC IT - это надёжное соединение для передачи данных на большие расстояния в одномодовой оптоволоконной сети. Шнур с жёлтой оболочкой, длиной 2 метра и разъёмами LC/UPC подходит для монтажа в центрах обработки данных, телекоммуникационных щитах и на промышленных объектах.

Назначение и область применения

Оптический коммутационный шнур Duplex LC/UPC-LC/UPC 9/125 (OS2) 2 м используется для соединения активного оборудования - свичей, маршрутизаторов, серверов, оптических терминалов - в сетях с высокой пропускной способностью. Подходит для передачи сигналов на расстояния до 10–40 км. Применяется в телекоммуникациях, центрах обработки данных, системах видеонаблюдения, промышленной автоматизации и других средах, где требуется устойчивая связь без помех.

Технические характеристики

• Тип изделия: патч-корд (коммутационный шнур)
• Разъёмы: LC/Duplex, тип полировки - UPC (Ultra Physical Contact)
• Количество волокон: 2 (дуплекс)
• Категория волокна: OS2 - одномодовое, оптимизировано для работы на длинах волн 1310 и 1550 нм
• Длина кабеля: 2 метра
• Диаметр кабеля: 1,8 мм
• Цвет оболочки: жёлтый - стандартная цветовая маркировка для одномодовых волокон
• Материал оболочки: компаунд без галогенов (LSZH - Low Smoke Zero Halogen)
• Стандарты: EN 60754-1/2 (низкая токсичность дыма при горении)
• Соответствие ITU-T G.652.D - требования к одномодовому волокну

Совместимость и монтаж

Разъёмы LC/UPC совместимы с любым оборудованием, поддерживающим стандартизованные LC-коннекторы: SFP/SFP+, GBIC, оптические модули, патч-панели. Установка осуществляется путём вставки коннекторов в порты до характерного щелчка. Не требует специальных инструментов. Обращайте внимание на радиус изгиба - минимальный допустимый радиус 10×диаметр кабеля (не менее 18 мм), чтобы не повредить волокно. Кабель не предназначен для установки под напряжение - исключительно для оптической связи.

Безопасность и стандарты

Оболочка выполнена из малодымного безгалогенного компаунда, что снижает выделение токсичных веществ при перегреве или возгорании. Соответствует нормам EN 60754-1/2, что делает шнур безопасным для использования в закрытых помещениях, особенно там, где важна пожарная безопасность - офисы, медицинские учреждения, метро, тоннели. Жёлтый цвет оболочки соответствует международной классификации для одномодовых волокон - позволяет легко отличить от многомодовых (оранжевых).

Преимущества

• Высокая точность полировки UPC обеспечивает низкую потерю сигнала (менее 0,3 дБ)
• Одномодовое волокно OS2 поддерживает дальние расстояния и высокую скорость передачи данных
• Галоген-free материал снижает риск коррозии контактов и опасность для людей при ЧП
• Уплотнённая конструкция кабеля защищает волокно от механических воздействий
• Лёгкий вес и гибкость позволяют удобно прокладывать шнур даже в плотных панелях

Ограничения применения

• Не предназначается для использования вне помещений без защиты от UV-излучения и влаги
• Не подходит для прямой прокладки в земле или в канализационных трубах - отсутствует броня
• Избыточное натяжение или резкие изгибы могут вызвать трещины в волокне - недопустимо использовать как силовой кабель
• Коннекторы LC/UPC несовместимы с APC-портами (зелёные разъёмы); использование с APC-устройствами приведёт к значительному ослаблению сигнала

Примеры использования

• Подключение сервера к оптическому коммутатору в дата-центре
• Связь между оптическими терминалами OLT и ONT в FTTH-сетях
• Переподключение оборудования в телекоммуникационном шкафу на станции
• Создание резервных каналов в промышленных контроллерах на заводах
• Монтаж внутри пассивных оптических распределительных пунктов (PON)

Практические советы

• Проверьте цвет коннекторов: UPC - синий, APC - зелёный; не смешивайте их в одной цепи
• Перед подключением всегда проверяйте чистоту фибер-коннекторов - грязь вызывает потери сигнала
• При прокладке в панелях используйте кабельные органайзеры - так предотвращаются перегибы
• Для длинных линий (>10 м) учитывайте суммарную потерь: каждый патч-корд добавляет ~0,5–0,7 дБ
• Артикул rnpc9dlulu2 - это именно версия с UPC-полировкой, а не APC. Если нужна APC-версия - выбирайте другую модель
• Шнур Duplex LC/UPC-LC/UPC 9/125 (OS2) 2 м от DKC IT идеально сочетается с продукцией серии RAM telecom - одинаковые материалы, тестирование и качество сборки
