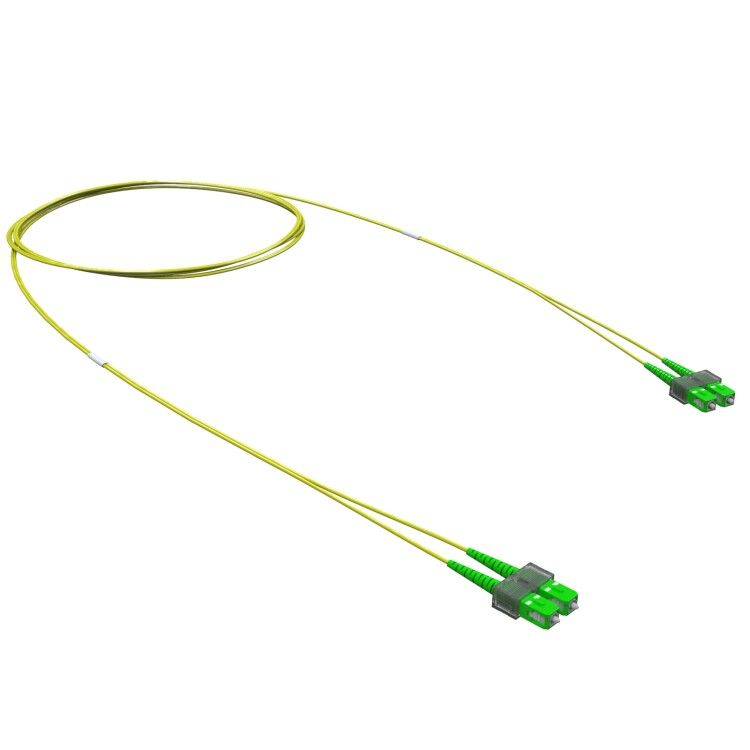

Оптический коммутационный шнур Duplex SC/APC-SC/APC, 9/125 (OS2), 1 м | RNPC9DCACA1 DKC ДКС

Оптический коммутационный шнур Duplex SC/APC-SC/APC 9/125 (OS2) 1 м от DKC IT - это надёжное решение для передачи сигналов в одномодовых оптоволоконных сетях с минимальными потерями. Артикул rnpc9dcaca1 используется там, где важна точная ориентация светового луча и высокая устойчивость к отражениям.

Назначение и область применения

Оптический коммутационный шнур Duplex SC/APC-SC/APC 9/125 (OS2) 1 м предназначен для соединения активного оборудования в оптоволоконных сетях: оптических терминалов, маршрутизаторов, коммутаторов, OLT/ONU. Подходит для телекоммуникационных центров, сетей FTTH, систем видеонаблюдения на базе оптики и других применений, требующих стабильной работы на длинных расстояниях.

Технические характеристики

• Тип изделия: патч-корд
• Разъём: два коннектора SC/APC (Duplex)
• Количество волокон: 2
• Тип волокна: OS2 (одномодовое, 9/125 мкм)
• Длина кабеля: 1 метр
• Диаметр кабеля: 1,8 мм
• Полировка коннекторов: APC (Angled Physical Contact) - угол 8° для минимизации отражений
• Цвет оболочки: жёлтый - стандарт для одномодового волокна
• Материал оболочки: безгалогенный компаунд
• Соответствие стандарту ITU-T G.652.D - гарантирует совместимость с современным оборудованием

Совместимость и монтаж

Коннекторы SC/APC совместимы с любыми портами, поддерживающими этот тип разъёма - чаще всего встречаются в оптических распределительных щитах, патч-панелях и модульных устройствах. Установка проста: достаточно вставить коннектор до характерного щелчка. Обязательно проверьте соответствие типа полировки - APC нельзя подключать к устройствам с UPC-коннекторами, так как это вызывает повышенные потери сигнала.

Безопасность и стандарты

Оболочка выполнена из малодымного безгалогенного материала - безопасна при возгорании, не выделяет токсичных газов. Соответствует требованиям к материалам для помещений с повышенными нормами пожарной безопасности: офисы, серверные, метро, медицинские учреждения. Полировка APC снижает уровень обратных отражений до –65 дБ и выше, что важно для чувствительных систем PON и DWDM.

Преимущества

• APC-полировка обеспечивает минимальную отражаемость - идеально для аналоговых и высокочастотных сигналов
• Жёлтый цвет легко отличить от многомодовых кабелей (оранжевые/бежевые), предотвращая ошибки при монтаже
• Безгалогенная оболочка повышает экологическую и пожарную безопасность
• Стандарт OS2 позволяет работать на расстояниях до 40–80 км без регенерации
• Уплотнённая конструкция кабеля защищает волокна от перегибов и механических нагрузок

Ограничения применения

• Не применяется в сетях с многомодовым волокном - несовместим с OM1/OM2/OM3/OM4
• Запрещено использовать с коннекторами UPC - возможны значительные потери мощности и повреждение оборудования
• Длина 1 метр ограничивает использование в крупных распределительных зонах - для более длинных трасс требуется другой патч-корд
• Не предназначена для прокладки вне помещений - отсутствует бронирование и UV-защита

Примеры использования

• Подключение OLT в центральном офисе к ONT у абонента в сети GPON
• Соединение между оптическими платформами в серверной комнате
• Интеграция в системы IPTV и VoD с высокой требовательностью к качеству сигнала
• Линии связи в промышленных автоматизированных системах с помехоустойчивостью

Практические советы

• Перед установкой всегда осматривайте торец коннектора - грязь или царапины снижают качество связи
• Используйте защитные колпачки при хранении и транспортировке - APC-коннекторы чувствительны к загрязнению
• При замене старых кабелей сверьте цвет оболочки и тип полировки - жёлтый + APC = одномодовый
• Для монтажа в плотных панелях выбирайте патч-корды с радиусом изгиба не менее 10 мм - соблюдайте правила изгибов
• Артикул rnpc9dcaca1 - оптимальный выбор для коротких соединений внутри шкафов и на стенде тестирования
