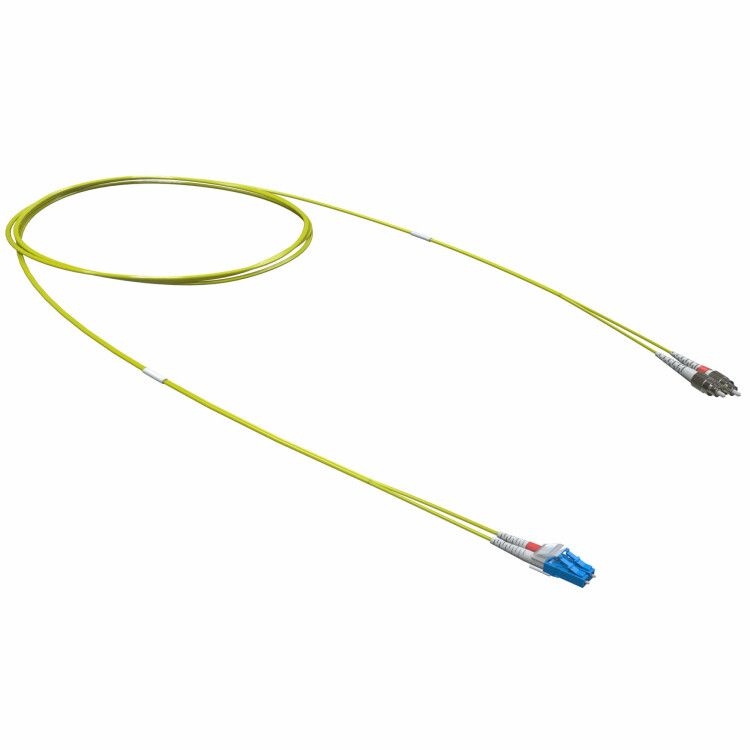

Оптический коммутационный шнур переходной Duplex LC-UPC/FC-UPC, 9/125 OS2, 2 м | RNPC9DFULU2 DKC ДКС

Оптический коммутационный шнур переходной Duplex LC-UPC/FC-UPC, 9/125 OS2, 2 м от DKC IT - это надёжный одномодовый патч-корд для соединения оборудования с разными типами разъёмов в оптоволоконных сетях. Шнур выполнен в жёлтом исполнении, что соответствует стандарту для одномодовых систем, и подходит для передачи сигналов на расстояния до нескольких десятков километров.

Назначение и область применения

Шнур предназначен для временного или постоянного соединения устройств в оптоволоконных сетях, где используются разные типы коннекторов. Подходит для связи между оборудованием с FC-разъёмами (например, патч-панели, активные модули) и устройствами с LC-разъёмами (серверы, трансиверы, коммутаторы). Применяется в центрах обработки данных, телекоммуникационных узлах, на линиях связи операторов, в системах CCTV и промышленных сетях.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический, дуплексный
• Тип разъёмов: FC-UPC на одном конце, LC-UPC на другом
• Количество волокон: 2 (два отдельных световода в одной оболочке)
• Тип волокна: OS2, 9/125 мкм - одномодовое, оптимизировано для длин волн 1310 и 1550 нм
• Длина: 2 метра
• Цвет оболочки: жёлтый - стандартная цветовая маркировка для одномодовых кабелей
• Тип полировки: UPC - улучшенная плоская полировка, снижающая потери отражений
• Галогены: свободен от галогенов - безопасен при горении, не выделяет токсичных газов
• Apc версия: да - указано, однако в описании указана полировка UPC; APC используется для угловой полировки, здесь она отсутствует - возможна ошибка в данных

Совместимость и монтаж

Шнур совместим с любым оборудованием, оснащённым FC- или LC-коннекторами стандарта UPC. Для подключения требуется аккуратное введение коннекторов в порты - не используйте силу. Убедитесь, что порты чистые и защищены от пыли. Коннекторы FC имеют винтовую фиксацию - затягивайте их рукой до упора, не применяйте инструменты. LC-коннекторы фиксируются защёлкой - проверьте её положение после установки. Кабель имеет гибкую оболочку, допускает радиус изгиба не менее 10 см.

Безопасность и стандарты

Оболочка выполнена из малодымного безгалогенного компаунда - соответствует требованиям безопасности для помещений с высокими нормами пожарной защиты (офисы, серверные, метро, больницы). Материал не выделяет едких газов при нагреве. Волокно соответствует ITU-T G.652.D - мировому стандарту для одномодовых оптоволокон. Напряжение и ток не проходят через кабель - он является исключительно оптическим проводником.

Преимущества

• Универсальный переход FC–LC позволяет подключить старое оборудование к новому без замены портов
• UPC-полировка обеспечивает низкий уровень отражений - повышает качество сигнала на дальних расстояниях
• Жёлтый цвет легко отличается от многомодовых (оранжевых) кабелей - предотвращает ошибки при монтаже
• Отсутствие галогенов делает шнур безопасным для закрытых и людных зон
• Стандарт OS2 гарантирует работу на скоростях до 100 Гбит/с и более на расстоянии до 40 км

Ограничения применения

• Не предназначено для использования в условиях повышенной вибрации без дополнительной фиксации - FC-разъёмы могут ослабнуть
• Не следует перегибать кабель под острыми углами - риск повреждения волокна
• Запрещено использовать с коннекторами типа APC - UPC и APC несовместимы механически и оптически
• Имеет ограниченную длину - 2 м подходит только для внутреннего соединения, не для трассирования по помещениям
• Данные о наличии APC в характеристиках противоречат описанию - возможно, это ошибка производителя; при заказе уточняйте тип полировки

Примеры использования

• Подключение SFP+ модуля с LC-разъёмом к патч-панели с FC-портами в центре обработки данных
• Соединение оптического терминала с FC-выходом и маршрутизатора с LC-входом в телеком-шкафу
• Мобильное тестирование линий связи с помощью оптического анализатора, имеющего LC-порт, к существующей сети с FC-розетками
• Работа в промышленных контроллерах, где FC-разъёмы использовались ранее, а новые устройства требуют LC

Практические советы

• Перед подключением всегда проверяйте тип полировки - UPC и APC нельзя менять местами даже внешне одинаковые коннекторы
• Используйте защитные колпачки на коннекторах при хранении и транспортировке - грязь и царапины снижают эффективность передачи
• При прокладке кабеля не переплетайте его с силовыми проводами - помехи не влияют на оптику, но физическое давление может повредить волокно
• Для частого подключения/отключения выбирайте шнуры с усиленной оболочкой - этот вариант рассчитан на умеренную нагрузку
• Артикул rnpc9dfulu2 - единственный идентификатор для заказа запасного шнура; сохраните его в документации
