Оптический коммутационный шнур переходной Duplex LC-UPC/SC-UPC, 9/125 OS2, 10 м | RNPC9DCULU10 DKC ДКС

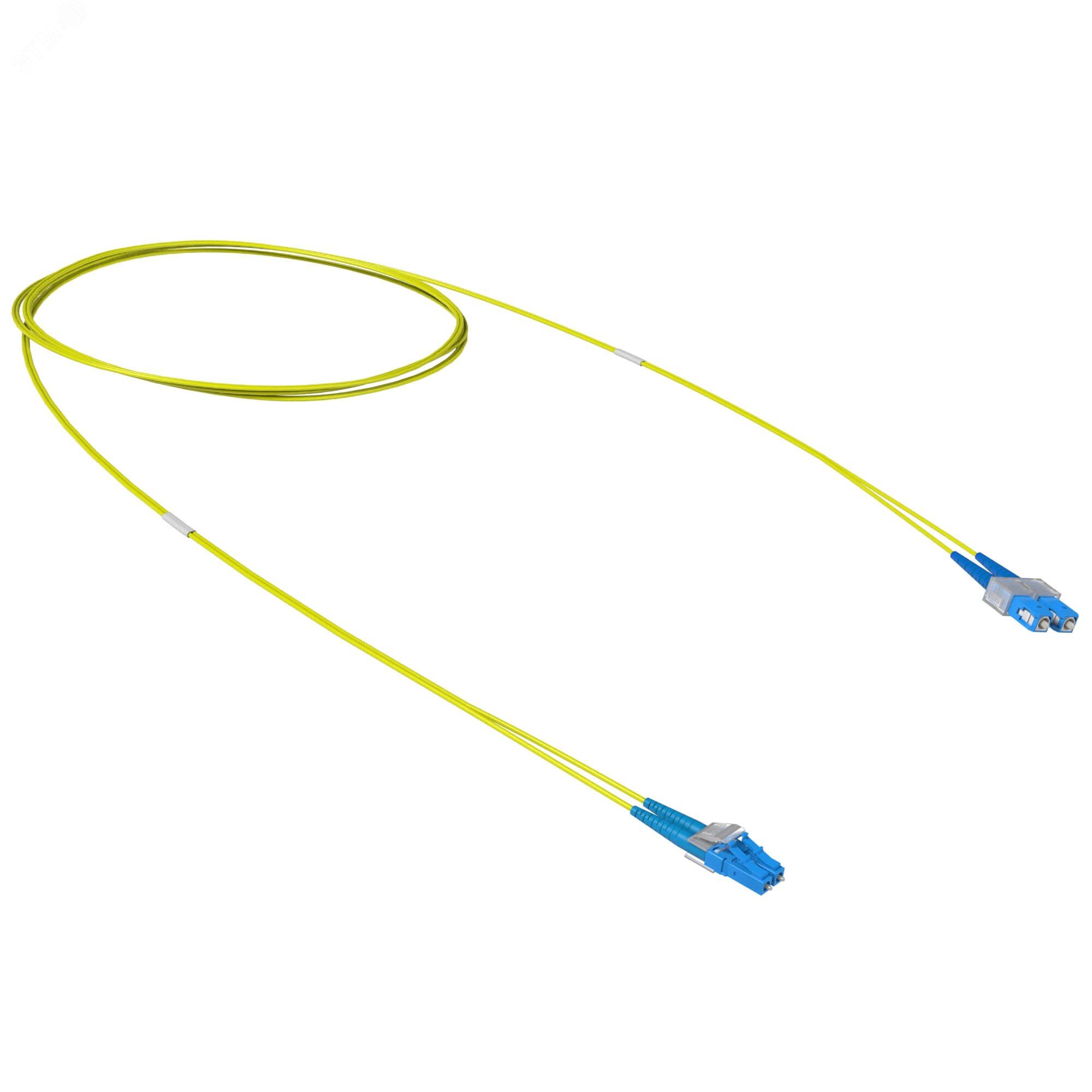

Оптический коммутационный шнур переходной Duplex LC-UPC/SC-UPC, 9/125 OS2, 10 м от DKC IT - это двухволоконный одномодовый патч-корд для соединения оборудования с разными типами разъёмов: SC на одном конце и LC на другом. Кабель имеет жёлтую оболочку, что указывает на применение стандарта OS2, и предназначен для высокоскоростной передачи данных в сетях FTTx, центрах обработки данных и телекоммуникационных узлах.

Назначение и область применения

Этот шнур используется для подключения активного оборудования - например, оптических терминалов, свичей, маршрутизаторов - между портами с разными типами коннекторов. Подходит для монтажа в распределительных щитах, серверных помещениях, на базовых станциях связи и в системах FTTH. Применяется там, где требуется надёжная связь на больших расстояниях до 20 км и выше.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический
• Тип разъёмов: SC-UPC (на одном конце) / LC-UPC (на другом)
• Категория волокна: OS2 (одномодовое, для длинных дистанций)
• Количество волокон: 2 (дуплекс - два канала: TX/RX)
• Длина кабеля: 10 метров
• Цвет оболочки: жёлтый (стандарт для одномодового волокна)
• Тип полировки: UPC - улучшенная плоская полировка, снижающая потери отражений
• Материал оболочки: галоген-free, малодымный компаунд - безопасен при возгорании
• Стандарт волокна: ITU-T G.652.D

Совместимость и монтаж

Шнур совместим с любым оборудованием, имеющим порты SC или LC. Убедитесь, что на стороне SC установлен именно UPС-коннектор - не APC. Коннекторы LC и SC имеют физически различную форму: LC - миниатюрный, с защёлкой; SC - прямоугольный, с рычагом. Монтаж выполняется без инструментов: просто вставьте коннекторы в порты до характерного щелчка. Не перегибайте кабель радиусом менее 30 мм - это повредит волокно. Не используйте силу при подключении - при необходимости проверьте чистоту торцов.

Безопасность и стандарты

• Оболочка выполнена из материала без галогенов - при горении выделяет мало дыма и не образует едких газов, что важно для помещений с людьми
• Волокно соответствует ITU-T G.652.D - международному стандарту для одномодовых волокон
• Работает в температурном диапазоне от –40C до +85C (по данным производителя серии RAM telecom)

Преимущества

• Переходной дизайн позволяет избежать использование адаптеров - снижает число точек соединения и потери сигнала
• UPC-полировка обеспечивает низкий уровень отражённого света - важна для чувствительных систем PON и DWDM
• Галоген-free материал повышает пожарную безопасность в закрытых помещениях
• Жёлтый цвет оболочки легко отличить от многомодовых кабелей (оранжевые/жёлтые), предотвращая ошибки при монтаже

Ограничения применения

• Не подходит для многомодовых систем (например, OM3/OM4) - волокно OS2 имеет другой диаметр ядра и несовместимо
• Имеет UPC-полировку, а не APC - значит, не применяется в системах, требующих минимального отражения (например, RFoG)
• Не предназначается для прокладки под землёй или в условиях постоянного механического воздействия - нужна дополнительная защита
• Длина 10 м - недостаточна для некоторых трасс, требующих более длинных решений

Примеры использования

• Подключение OLT-оборудования с SC-портами к SFP-модулю с LC-интерфейсом в серверной
• Соединение оптического терминала в квартире (SC) с коммутатором в этажном щите (LC)
• Аппаратное тестирование сетей - когда один конец подключён к анализатору, второй - к устройству
• Замена старого патч-корда с адаптером на прямой переход - снижение числа возможных отказов

Практические советы

• Проверяйте маркировку на коннекторах: SC-UPC и LC-UPC должны быть указаны явно - не путайте с APC (зелёный цвет)
• При хранении наматывайте кабель свободным кругом, не перегибая - сохраняется целостность волокна
• Часто проблема с потерями сигнала вызвана грязью на торцах - регулярно очищайте коннекторы специальными средствами
• Учитывайте посадочные размеры: LC-коннектор занимает меньше места, чем SC - удобнее для плотной компактовки в patch panel
• Для долгосрочных установок лучше использовать шнуры с усиленной бронёй - этот вариант рассчитан на внутреннюю прокладку
