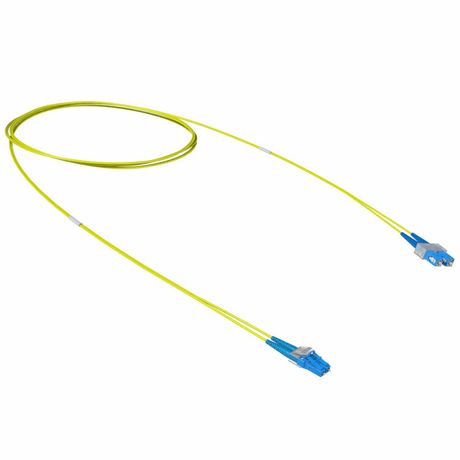

Оптический коммутационный шнур переходной Duplex LC-UPC/SC-UPC, 9/125 OS2, 2 м | RNPC9DCULU2 DKC ДКС

Оптический коммутационный шнур переходной Duplex LC-UPC/SC-UPC, 9/125 OS2, 2 м от DKC IT - это одномодовый патч-корд для передачи сигналов на расстояния до нескольких километров. Шнур используется там, где требуется надёжное соединение между оборудованием с разными типами разъёмов: SC и LC. Артикул rnpc9dculu2 подходит для сетей FTTH, центров обработки данных и телекоммуникационных стоек.

Назначение и область применения

Шнур предназначен для соединения устройств с интерфейсами SC и LC в оптоволоконных сетях. Подходит для установки в серверных помещениях, на узлах доступа, в распределительных щитах и на участках трассы, где требуется переход между разными типами коннекторов. Применяется в сетях GPON, EPON, в системах видеонаблюдения и высокоскоростного интернета.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический, дуплексный
• Тип разъёмов: SC-UPC на одном конце, LC-UPC на другом
• Категория волокна: OS2 (одномодовое, для длинных дистанций)
• Количество волокон: 2 (два канала - transmit и receive)
• Длина: 2 метра
• Цвет оболочки: жёлтый (стандарт для одномодового волокна)
• Тип полировки: UPC - улучшенная плоская поверхность, снижающая потери отражений
• Материал оболочки: безгалогенный, малодымный (соответствует требованиям безопасности при возгорании)
• Стандарт волокна: ITU-T G.652.D

Совместимость и монтаж

Шнур совместим с любым оборудованием, имеющим порты SC или LC. На стороне SC - чаще всего используются активные устройства OLT, ONT, медиаконвертеры. На стороне LC - распространены SFP/SFP+ модули в коммутаторах и маршрутизаторах. Монтаж выполняется без инструментов: просто вставьте разъёмы в соответствующие порты до характерного щелчка. Убедитесь, что разъёмы не перепутаны - SC всегда подключается к порту с маркировкой “TX/RX”, LC - аналогично. Не допускайте перегибов кабеля радиусом менее 30 мм.

Безопасность и стандарты

Оболочка выполнена из материала, не выделяющего галогенов при нагреве - безопасна для закрытых помещений и систем с повышенными требованиями к пожарной безопасности. Соответствует нормам IEC 60794-1-2 и EN 50266. Волокно стандарта G.652.D обеспечивает стабильную работу при температуре от –40C до +85C.

Преимущества

• Переход между двумя популярными форматами разъёмов - экономит время при замене оборудования
• Жёлтая оболочка сразу указывает на одномодовое волокно - исключает путаницу с многомодовым
• UPC-полировка минимизирует уровень отражённого сигнала - повышает качество связи на больших расстояниях
• Безгалогенная оболочка позволяет использовать шнур в офисах, метро, школах и других местах с ограниченным доступом воздуха

Ограничения применения

• Не предназначено для подключения к APC-портам - UPC и APC несовместимы физически и оптически
• Не следует применять в условиях постоянного механического напряжения (например, в движущихся частях машин)
• Не рассчитан на использование вне помещений без дополнительной защиты - отсутствует IP-защита корпуса
• Работает только с одномодовым оборудованием; не подойдёт для многомодовых сетей (OM3/OM4)

Примеры использования

• Подключение OLT в распределительном шкафу к коммутатору с SFP-портом LC
• Соединение терминала ONT с маршрутизатором в квартире, где один порт SC, другой - LC
• Заполнение пробела между старым оборудованием (SC) и новым (LC) в центре обработки данных
• Использование в системах CCTV с оптическими камерами и NVR с LC-интерфейсом

Практические советы

• Проверяйте цвет оболочки - жёлтый = одномодовый. Белый или оранжевый - обычно многомодовый. Нельзя менять их местами.
• Никогда не вставляйте UPC-коннектор в APC-порт - возможны повреждения контактов и потеря сигнала.
• При прокладке не перегибайте кабель - минимальный радиус изгиба 30 мм. Лучше использовать кабельные каналы.
• Часто забывают, что этот шнур - переходник. Он не увеличивает дальность связи - используйте его только там, где действительно нужны два типа разъёмов.
• Артикул rnpc9dculu2 - точное соответствие спецификации. Не заменяйте его другими моделями без проверки типа полировки и категории волокна.
