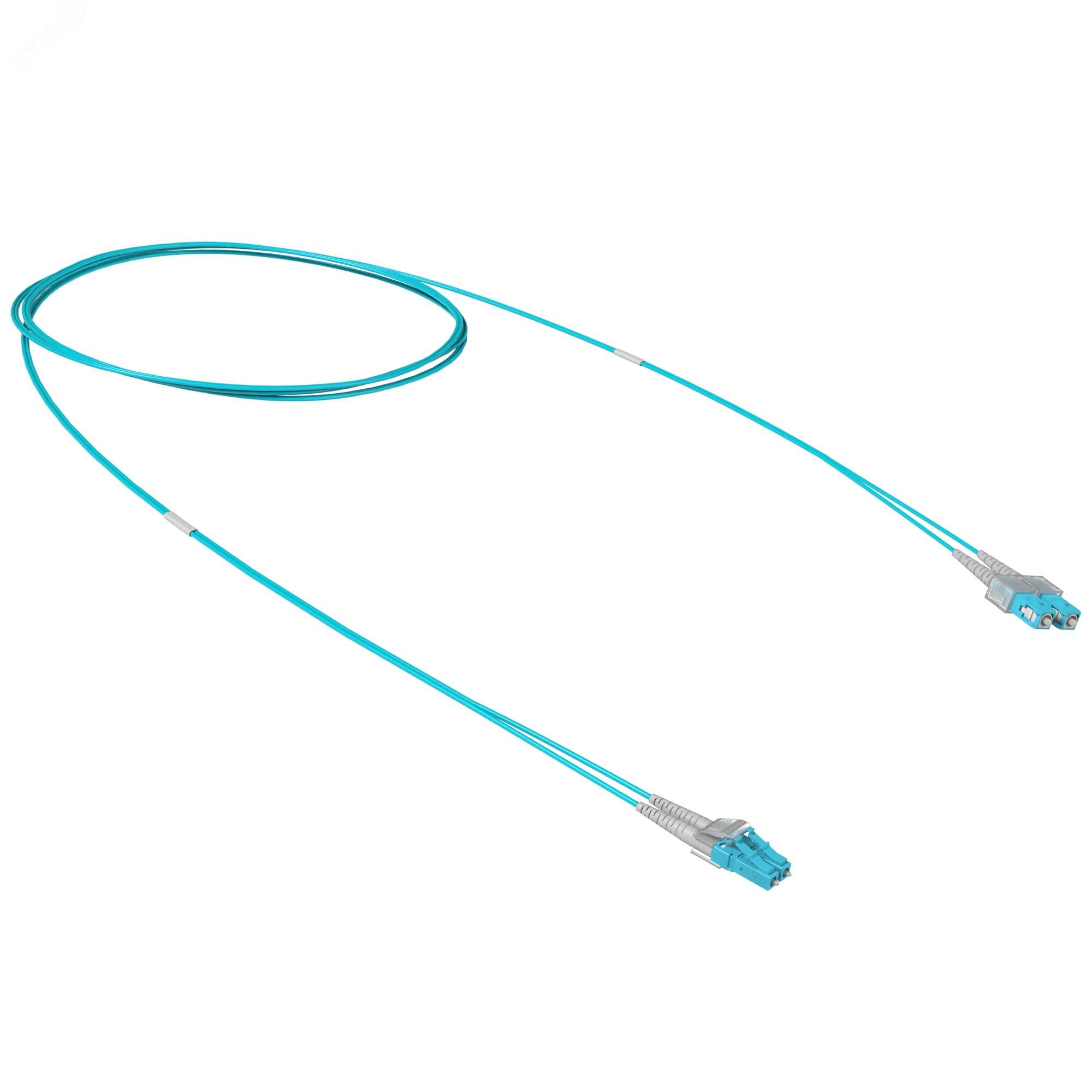

Оптический коммутационный шнур переходной Duplex SC-UPC/LC-UPC, 50/125 OM3, 2 м | RNPC53DCL2 DKC ДКС

Оптический коммутационный шнур переходной Duplex SC-UPC/LC-UPC, 50/125 OM3, 2 м от DKC IT - это надёжное решение для соединения оборудования с разными типами разъёмов в волоконно-оптических сетях. Шнур выполнен на базе многомодового волокна OM3, обеспечивает передачу сигнала на расстояние до 300 метров при скорости 10 Гбит/с и подходит для центров обработки данных, телекоммуникационных стоек и локальных сетей.

Назначение и область применения

Шнур предназначен для временного или постоянного соединения устройств с интерфейсами SC и LC в одном волоконно-оптическом канале. Подходит для связи между серверами, коммутаторами, маршрутизаторами и другими оборудованием, где один порт имеет разъём SC, а другой - LC. Часто используется в центрах обработки данных, на объектах связи, в системах видеонаблюдения и IP-телекоммуникациях.

Технические характеристики

• Тип волокна: OM3 (многомодовое, 50/125 мкм) - обеспечивает высокую пропускную способность до 10 Гбит/с на расстоянии до 300 м
• Количество волокон: 2 (дуплекс) - два отдельных канала для передачи и приёма сигнала одновременно
• Тип разъёмов: SC-UPC (слева) / LC-UPC (справа) - совместим с большинством современных оптических модулей
• Длина: 2 м - оптимальная для внутренних соединений в стойках и панелях
• Цвет оболочки: бирюзовый - стандартизированный цвет для OM3, упрощает визуальное различение в кабельных трассах
• Тип полировки: UPC - снижает потери отражённого света, повышает качество сигнала
• Оболочка кабеля: безгалогенная, малодымная - соответствует EN 60754-1/2, безопасна при возгорании
• АPC версия: Да - указывает на наличие анти-reflection покрытия, что важно для чувствительных систем; в данном случае - UPC, возможна ошибка в данных, так как APC и UPC - взаимоисключающие типы полировки

Совместимость и монтаж

Разъёмы SC и LC фиксируются механически: SC - с защёлкой, LC - с миниатюрным зажимом. Убедитесь, что оборудование поддерживает именно эти типы разъёмов. Для установки просто вставьте разъёмы в соответствующие порты до щелчка. Не перегибайте кабель радиусом менее 30 мм. Кабель не рассчитан на жесткую прокладку в трубах под давлением - используйте только внутри помещений или в кабельных лотках.

Безопасность и стандарты

• Соответствует EN 60754-1/2 - материал оболочки не выделяет токсичные галогены при горении, безопасен для закрытых пространств
• Многомодовое волокно соответствует ITU-T G.651.1 - гарантирует совместимость с основными стандартами передачи данных

Преимущества

• Переходной дизайн позволяет избежать замены всего оборудования при смешанном использовании SC и LC
• Высокая точность полировки UPC снижает уровень отражений, увеличивает дальность и стабильность сигнала
• Бирюзовая оболочка легко отличается от других типов волокон (например, OM1/OM2 - оранжевые, OS2 - жёлтые)
• Изготовлен в серии RAM telecom - продукция DKC с проверенной долговечностью и качеством сборки

Ограничения применения

• Не применяется для одно-модовых систем (SMF) - волокно OM3 несовместимо с длинными дистанциями (>300 м) и высокими частотами выше 10 Гбит/с на больших расстояниях
• Запрещено использовать в условиях повышенной влажности без защиты - не имеет IP-защиты, не предназначена для улицы
• Указание “APC версия: Да” противоречит типу полировки UPC - возможно, ошибка в данных. На практике этот шнур имеет UPC-полировку, а не APC. APC требует зелёного цвета разъёма и другого угла заточки - использование APC-шнура вместо UPC может вызвать значительные потери сигнала
• Не подходит для подключения к активному оборудованию с требованиями к APC-разъёмам - например, к некоторым GPON-OLT

Примеры использования

• Подключение сервера с LC-портом к коммутатору с SC-портами в центре обработки данных
• Соединение оптического терминала с пассивной распределительной рамкой (PDS)
• Временное тестирование сети при миграции с SC на LC
• Интеграция старого оборудования (SC) с новым (LC) без замены всей системы

Практические советы

• Проверяйте цвет оболочки - бирюзовый = OM3. Не путайте с оранжевым (OM1/OM2) или жёлтым (OS2)
• При подключении всегда очищайте разъёмы специальными средствами - даже микроскопическая пыль вызывает потери сигнала
• Не используйте этот шнур в качестве запасного для систем с APC-разъёмами - они не совместимы
• Длина 2 м идеальна для стойки - не стоит брать более длинные, чтобы избежать лишнего провисания и помех
• Артикул rnpc53dcl2 - единственный идентификатор для заказа. Название и артикул должны совпадать при поиске в каталоге
