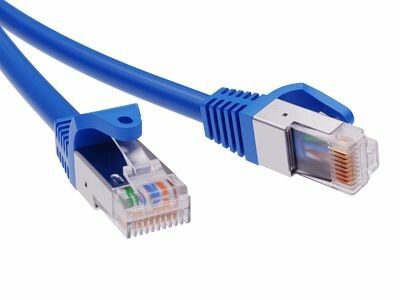

Патч-корд экранированный CAT5E F/UTP 4х2, LSZH, синий, 2.0м | RN5EFU4520BL DKC ДКС

Патч-корд экранированный CAT5E F/UTP 4х2 LSZH синий 2.0м от DKC IT - это надёжный кабель для подключения сетевого оборудования в офисах, серверных и телекоммуникационных шкафах. Благодаря экранированию и безгалогенной оболочке он обеспечивает устойчивую связь и безопасную работу в закрытых помещениях.

Назначение и область применения

Патч-корд экранированный CAT5E F/UTP 4х2 LSZH синий 2.0м используется для временного или постоянного соединения устройств в локальных сетях: компьютеров,switch’ов, маршрутизаторов, IP-камер, телефонов VoIP. Подходит для установки в телекоммуникационных шкафах, на рабочих местах, в центрах обработки данных. Применяется там, где важна помехозащищённость и высокая пожарная безопасность - например, в офисах, больницах, школах, метро.

Технические характеристики

• Стандарт: Cat.5e - поддерживает скорости до 1 Гбит/с (при использовании Gigabit Ethernet) и 100 Мбит/с (Fast Ethernet)
• Тип экранирования: F/UTP (общий фольгированный экран вокруг всех четырёх пар)
• Количество пар: 4×2 (восьмижильный кабель)
• Сечение жил: AWG 26 - соответствует требованиям Cat.5e, подходит для коротких соединений до 100 м
• Оболочка: LSZH (Low Smoke Zero Halogen) - при нагреве не выделяет токсичных газов и мало дымит
• Длина: 2 метра
• Диаметр: 5 мм (с допуском +-0,3 мм)
• Цвет: синий - позволяет легко отличить от других кабелей в пучках
• Индекс пожарной безопасности: П1б.8.2.1.2 - соответствует нормам для помещений с повышенными требованиями к пожарной безопасности
• Заливка разъёмов: литая защитная трубка - защищает место перехода от кабеля к разъёму от перегибов и механических повреждений
• Тип разъёма: RJ45 - совместим со всеми стандартными портами Ethernet
• Схема обжима: 1:1 (straight-through) - для подключения устройства к коммутатору

Совместимость и монтаж

Патч-корд экранированный CAT5E F/UTP 4х2 LSZH синий 2.0м совместим с любым оборудованием, имеющим порты RJ45: коммутаторы, маршрутизаторы, сетевые карты, PoE-устройства. Установка проста - достаточно вставить разъёмы в порты до щелчка. Экранирование требует правильного заземления корпуса оборудования; при подключении к неэкранированным портам эффект защиты снижается, но работоспособность сохраняется. Не рекомендуется использовать в условиях частого изгиба под углом менее 90° - хотя литые колпачки усиливают прочность, кабель всё же имеет малый радиус изгиба из-за AWG 26.

Безопасность и стандарты

Оболочка патч-корда выполнена из LSZH-материала - она не содержит хлора, брома и других галогенов, поэтому при возгорании не выделяет едких ядовитых газов. Индекс пожарной безопасности П1б.8.2.1.2 подтверждает соответствие российским нормам для помещений с массовым пребыванием людей. Кабель не поддерживает самовозгорание и замедляет распространение пламени. Соответствует требованиям к применению в системах связи, установленным в ГОСТ Р 53316 и IEC 60332-1.

Преимущества

• Экранирование F/UTP снижает влияние внешних электромагнитных помех - особенно важно рядом с силовыми кабелями или промышленным оборудованием
• LSZH-оболочка делает кабель безопасным для использования в закрытых, плохо вентилируемых помещениях
• Литые колпачки на разъёмах увеличивают срок службы - защищают от переломов и окисления контактов
• Синий цвет упрощает визуальную идентификацию в сложных кабельных трассах
• AWG 26 обеспечивает достаточную гибкость для плотной укладки в шкафах и кабельных каналах

Ограничения применения

• Не предназначен для прокладки вне помещений - материал оболочки не рассчитан на УФ-излучение и перепады температур
• Awg 26 - меньшее сечение жил ограничивает максимальную длину до 100 м, но эффективность снижается при длинных участках (>50 м) в условиях сильных помех
• Не подходит для питания PoE+ (IEEE 802.3at) на расстояниях более 30–40 м - из-за высокого сопротивления жил возможен перегрев и потеря мощности
• Не следует использовать в средах с постоянным механическим движением (например, в мобильных роботах или конвейерах) - риск повреждения внутренних жил

Примеры использования

• Подключение компьютера к сетевому switch’у в офисном помещении
• Соединение IP-камеры с NVR через телекоммуникационный шкаф
• Установка VoIP-телефона в медицинском учреждении
• Связь между серверами в центре обработки данных с высокими требованиями к пожарной безопасности
• Подключение терминалов в метро или аэропорте, где запрещено использование галогенных материалов

Практические советы

• При прокладке в пучках с другими кабелями соблюдайте интервал минимум 10 см от силовых линий - это повысит эффективность экранирования
• Проверьте посадочные места на оборудовании: некоторые старые порты имеют ограниченный зазор - диаметр 5 мм может не войти в плотно уплотнённые панели
• Для длительной работы в условиях вибраций (например, на заводах) дополнительно фиксируйте кабель хомутами, чтобы нагрузка не передавалась на разъёмы
• При тестировании сети используйте кабельный анализатор - он покажет, правильно ли выполнен обжим и есть ли потери в экранировании
• Артикул rn5efu4520bl - один из вариантов серии RAM telecom от DKC. При заказе нескольких единиц проверяйте партию - цвет и качество заливки должны быть однородными
