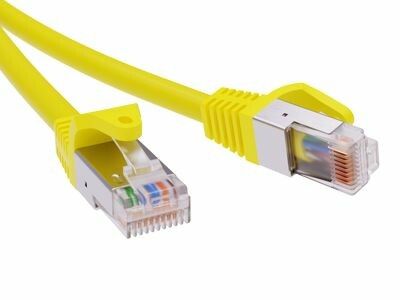

Патч-корд экранированный CAT5E F/UTP 4х2, LSZH, желтый, 2.0м | RN5EFU4520YL DKC ДКС

Патч-корд экранированный CAT5E F/UTP 4х2 LSZH желтый 2.0м от DKC IT - это надёжный кабель для соединения сетевого оборудования в условиях повышенных требований к электромагнитной совместимости и пожарной безопасности. Артикул rn5efu4520yl предназначен для стационарной и мобильной прокладки в офисах, серверных и промышленных средах.

Назначение и область применения

Патч-корд экранированный CAT5E F/UTP 4х2 LSZH желтый 2.0м используется для подключения компьютеров, телефонов, камер, коммутаторов и другого сетевого оборудования к сети Ethernet. Экранирование F/UTP защищает сигнал от помех вблизи силовых кабелей, частотных преобразователей и других источников электромагнитных воздействий. Применяется в офисах, центрах обработки данных, на производстве, в системах автоматизации и там, где важна устойчивость связи. Безгалогенная оболочка делает его безопасным для помещений с высокой плотностью людей - например, в школах, больницах и метро.

Технические характеристики

• Стандарт: Cat.5e - обеспечивает скорость передачи до 1 Гбит/с при расстоянии до 100 м
• Тип экранирования: F/UTP (фольга + неэкранированные пары) - один общий экран из алюминиевой фольги с дренажным проводником
• Конструкция: 4×2 - четыре пары жил, каждая пара состоит из двух проводников
• Сечение жил: AWG 26 - соответствует минимальному требованиям для Gigabit Ethernet, подходит для коротких соединений
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов и мало дымит при нагреве
• Индекс пожарной безопасности: П1б.8.2.1.2 - соответствует нормам для внутренних установок в общественных зданиях
• Длина: 2,0 м
• Диаметр: 5 мм
• Цвет: желтый - визуальное отличие от других кабелей, удобно для маршрутизации
• Разъём: RJ45 (8P8C) - с литыми колпачками для защиты контактов от окисления
• Схема обжима: 1:1 - прямой (straight-through) тип, подходит для подключения устройств разных типов

Совместимость и монтаж

Патч-корд экранированный CAT5E F/UTP 4х2 LSZH желтый 2.0м совместим со всеми устройствами, поддерживающими Ethernet 10/100/1000BASE-T. Разъёмы RJ45 имеют металлический контактный слой и литую защитную трубку - они устойчивы к механическому износу и легко вставляются в порты. Учитывайте, что диаметр 5 мм требует достаточного радиуса изгиба - не сгибайте кабель менее чем на 20–25 мм. Литые колпачки исключают необходимость в дополнительном креплении, но не заменяют правильную прокладку в кабель-каналах. Кабель не предназначен для наружной эксплуатации или прокладки в земле.

Безопасность и стандарты

Оболочка LSZH соответствует требованиям пожарной безопасности П1б.8.2.1.2 - материал не поддерживает горение и минимизирует выделение дыма и токсичных веществ при возгорании. Это важно для закрытых помещений с постоянным пребыванием людей. Экранирование F/UTP снижает уровень электромагнитных излучений, что способствует соблюдению норм EMC. Соответствие стандарту Cat.5e гарантирует работу в соответствии с ISO/IEC 11801 и TIA/EIA-568-B.

Преимущества

• Экранирование F/UTP повышает устойчивость сигнала в условиях сильных помех - идеально для промышленных объектов
• LSZH-оболочка безопасна для помещений с людьми - снижает риск отравления и задымления при ЧП
• Литые колпачки на разъёмах увеличивают срок службы и защищают от коррозии
• Ярко-жёлтый цвет упрощает идентификацию и трассировку кабелей в пучках
• Оптимальная длина 2 метра - подходит для подключения к ближним портам в шкафах и на столах

Ограничения применения

• AWG 26 - малое сечение жил ограничивает применение на длинных участках (>5 м); рекомендовано использовать только для коротких соединений
• Не предназначено для наружной прокладки - отсутствует UV-защита и герметизация
• Не подходит для питания PoE+ / PoE++ выше 30 Вт - возможен перегрев из-за малого сечения жил
• Фольгированное экранирование требует заземления на обоих концах; при неправильном заземлении эффективность снижается
• Не следует перегибать кабель более чем на 90° - это может повредить экран и нарушить связь

Примеры использования

• Подключение IP-камеры к коммутатору в серверной комнате
• Связь между контроллером PLC и HMI-панелью на производственной линии
• Запитка VoIP-телефона через стеновой порт в медицинском учреждении
• Соединение принтера или терминала с локальной сетью в офисе
• Аппаратное тестирование сетевых модулей в лаборатории

Практические советы

• При использовании в шкафах с большим числом кабелей - группируйте патч-корды по цветам: жёлтый - для специальных каналов, белый - для базового трафика
• Убедитесь, что заземление шкафа и розетки выполнены правильно - иначе экран не будет работать как надо
• Не заплетайте этот кабель слишком туго - даже с литыми колпачками он чувствителен к перегибу
• Для длительной работы с нагрузкой >100 Мбит/с проверьте целостность экрана: при потере связи - первым делом осмотрите место соединения
• Артикул rn5efu4520yl - хорошая замена для старых неэкранированных аналогов, когда появились помехи в сети
