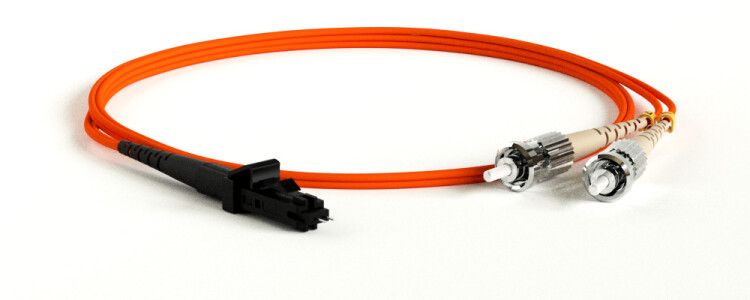

Патч-корд FC-D2-50-MTRJM/PR-ST/PR-H-1M-LSZH-OR волоконно-оптический (шнур) MM 50/125, ST-MTRJ(папа), 2.0 мм, duplex, LSZH, 1 м | 27902 Hyperline

Патч-корд волоконно-оптический шнур 50/125 ST-MTRJ duplex LSZH 1 м от бренда Hyperline (артикул 27902) предназначен для быстрого соединения оптического оборудования - например, коммутаторов, серверов или медиаконвертеров - с минимальными потерями сигнала на расстоянии до 1 метра.

Назначение и область применения

Этот патч-корд используется для передачи данных по оптоволоконной сети на коротких участках. Подходит для внутрисистемного подключения в центрах обработки данных, телекоммуникационных шкафах, офисных сетях и на производстве там, где требуется устойчивая связь без помех. Благодаря двум волокнам (дуплекс) обеспечивает одновременную передачу и прием сигналов. Применяется в системах Ethernet, Fibre Channel, SONET/SDH.

Технические характеристики

• Тип волокна: OM2 - многомодовое, с диаметром ядра 50 мкм и оболочки 125 мкм, рассчитано на работу на длине волны 850 нм.
• Разъемы: один конец - ST (стандартный круглый с винтом), второй - MTRJ (миниатюрный прямоугольный с двойным фиксированием).
• Количество волокон: 2 (дуплексная сборка - TX/RX в одном шнуре).
• Оболочка: LSZH (Low Smoke Zero Halogen) - материал, не выделяющий токсичных газов и мало дыма при нагреве, безопасен для закрытых помещений.
• Длина: 1 метр - оптимальна для компактных соединений внутри стоек или рядом с оборудованием.
• Цвет: оранжевый - соответствует стандарту OM2 для многомодового волокна.

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты ST или MTRJ. Для подключения:

• Убедитесь, что порт устройства поддерживает тип разъема (ST или MTRJ).
• Не перегибайте кабель радиусом менее 30 мм - это снижает надежность передачи сигнала.
• Заправляйте шнур аккуратно, чтобы не повредить хрупкие волокна внутри. МTRJ-разъемы требуют точного совмещения - не используйте силу при вставке.
• Избегайте переплетения с силовыми кабелями - даже на таком коротком участке возможны помехи.

Безопасность и стандарты

Произведено в соответствии с международными стандартами IEC 60794 и TIA-568. Оболочка LSZH соответствует требованиям пожарной безопасности для установки в помещениях с людьми - не поддерживает горение и не выделяет галогены. Все экземпляры проходят 100%-ное тестирование: проверка полировки торцевых поверхностей под микроскопом и замеры вносимых/возвратных потерь.

Преимущества

• Высокая стабильность связи благодаря качественной полировке и контролируемой сборке.
• LSZH-оболочка делает шнур безопасным для использования в серверных, медицинских и общественных зонах.
• Комбинированная конфигурация ST–MTRJ решает проблему подключения старого оборудования (ST) к современным модулям (MTRJ).
• Короткая длина минимизирует лишние потери и упрощает управление кабельной трассой.

Ограничения применения

• Не предназначена для прокладки вне помещений - отсутствует защита от УФ-излучения и механических нагрузок.
• Не подходит для длинных линий: OM2 работает эффективно до 550 м, но этот шнур - лишь соединительный элемент, а не основной кабель.
• Не рекомендуется использовать с одномодовым оборудованием - несовместимость по диаметру ядра вызывает значительные потери.
• MTRJ-разъемы чувствительны к загрязнению - требуют регулярной чистки специальными средствами.

Примеры использования

• Подключение сервера с интерфейсом MTRJ к коммутатору с портом ST в центральной стойке.
• Временное подключение диагностического оборудования к оптической сети в лаборатории.
• Соединение медиаконвертера с оптическим портом в промышленном контроллере.

Практические советы

• Перед подключением всегда осматривайте торцы разъемов - грязь или царапины снижают качество сигнала.
• Храните шнур в оригинальной упаковке или в защищённом контейнере - MTRJ-коннекторы легко повредить.
• Если вам нужна более длинная линия - выбирайте основной кабель OM2, а этот патч-корд используйте только для оконечного подключения.
• Для частого подключения/отключения лучше применять разъёмы с фиксацией - MTRJ здесь уже оптимален, но ST требует осторожного завинчивания.
