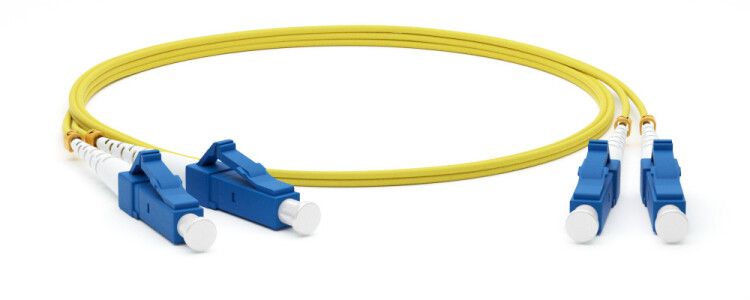

Патч-корд FC-D2-9-LC/UR-LC/UR-H-10M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), LC/UPC-LC/UPC, 2.0 мм, duplex, LSZH, 10 м | 37188 Hyperline

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), LC/UPC-LC/UPC, duplex, LSZH, 10 м от бренда Hyperline - это двухволоконный оптический кабель длиной 10 метров для передачи сигналов на большие расстояния с минимальными потерями. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных сетях и системах связи с высокими требованиями к надежности.

Назначение и область применения

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), LC/UPC-LC/UPC, duplex, LSZH, 10 м используется для соединения активного оборудования - коммутаторов, маршрутизаторов, серверов, оптических терминалов - в одномодовых оптических сетях. Применяется в центрах обработки данных, операторских узлах, системах IPTV, FTTH и других средах, где требуется высокая пропускная способность и дальность передачи сигнала до 10–40 км.

Технические характеристики

• Тип волокна: OS2 - одномодовое, оптимизировано для работы на длинах волн 1310 и 1550 нм, обеспечивает низкие потери на больших расстояниях.
• Количество волокон: 2 (дуплекс) - два отдельных волокна для передачи и приема сигнала одновременно.
• Разъемы: LC/UPC-LC/UPC - миниатюрные разъемы типа LC с улучшенной полировкой UPC, обеспечивают низкий коэффициент возвратных потерь (более 50 дБ).
• Длина кабеля: 10 метров - стандартная длина для внутризонового соединения между стойками или этажами.
• Оболочка: LSZH (Low Smoke Zero Halogen) - безгалогенная, малодымная, безопасна при возгорании, подходит для закрытых помещений и мест с повышенными требованиями к пожарной безопасности.
• Цвет оболочки: желтый - стандартизированный цвет для одномодовых оптических кабелей, позволяет легко отличить от многомодовых (оранжевых/черных).

Совместимость и монтаж

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), LC/UPC-LC/UPC, duplex, LSZH, 10 м совместим со всеми устройствами, оснащенными портами LC/UPC. Установка требует аккуратного обращения: не перегибайте кабель радиусом менее 30 мм, не затягивайте фиксирующие элементы слишком сильно. Разъемы LC имеют защелки, которые необходимо аккуратно отводить при подключении и отключении. Кабель можно использовать в трассах с механической нагрузкой, но не рекомендуется для прокладки в условиях постоянного изгиба или растяжения.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 и TIA-568-C. Материал оболочки LSZH соответствует нормам пожарной безопасности EN 60332-1-2 и IEC 60754-2 - при горении выделяет мало дыма и не содержит галогенов, что снижает риск отравления и повреждения оборудования. Все патч-корды Hyperline проходят 100%-ную проверку: визуальный контроль полировки торцевых поверхностей под микроскопом и измерение уровней вносимых и возвратных потерь.

Преимущества

• Высокая точность полировки разъемов UPC - гарантирует стабильную связь и минимальные потери сигнала.
• Одномодовое волокно OS2 - поддерживает скорости до 100 Гбит/с и более на расстоянии до десятков километров.
• Малодымная оболочка LSZH - безопасна для установки в офисах, медицинских учреждениях, метро и других замкнутых пространствах.
• Удобные разъемы LC - компактные, позволяют плотно укладывать кабели в ограниченных пространствах, например, в оптических распределительных щитах.

Ограничения применения

• Не предназначен для прямой прокладки в земле или на открытом воздухе - отсутствует броня и защита от влаги.
• Не работает с многомодовыми портами (например, SC/APC или ST) - требуется адаптер или переходник, но это увеличивает потери.
• Не рассчитан на частые подключения/отключения в условиях запыленности - разъемы LC чувствительны к загрязнению, нуждается в регулярной очистке.
• Длина 10 м - достаточна для большинства задач, но для очень длинных трасс (более 20 м) может потребоваться использование усилителей или активного оборудования.

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке в центре обработки данных.
• Связь между оптическим терминалом ONT и маршрутизатором в квартире при подключении по технологии GPON.
• Межэтажное соединение в офисном здании через оптическую распределительную рампу.
• Создание резервной линии связи между двумя оборудованными пунктами в системе видеонаблюдения с IP-камерами высокого разрешения.

Практические советы

• Перед подключением всегда проверяйте торцы разъемов под микроскопом - даже мельчайшая пыль вызывает значительные потери сигнала.
• Используйте защитные колпачки на разъемах при хранении и транспортировке - они предотвращают загрязнение и царапины.
• При прокладке кабеля не допускайте резких изгибов - соблюдайте минимальный радиус изгиба 30 мм.
• Для систем с высокой плотностью соединений выбирайте именно дуплексные патч-корды - они экономят место в patch panel’ах по сравнению с двумя отдельными simplex-кабелями.
• Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), LC/UPC-LC/UPC, duplex, LSZH, 10 м от Hyperline - идеальное решение для стационарных, долгосрочных соединений, но не для мобильных или часто перемещаемых решений.
