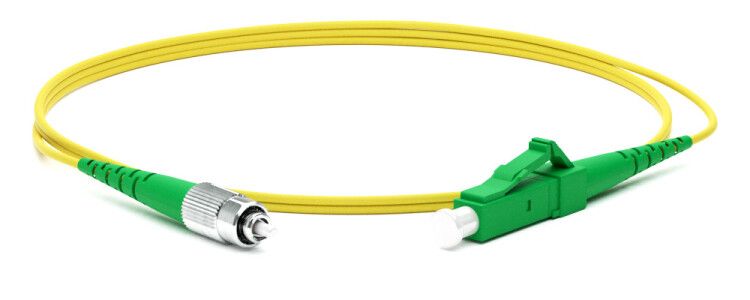

Патч-корд FC-S2-9-FC/AR-LC/AR-H-3M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), FC/APC-LC/APC, 2.0 мм, simplex, LSZH, 3 м | 246491 Hyperline

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), FC/APC-LC/APC, 2.0 мм, simplex, LSZH, 3 м от бренда Hyperline (артикул 246491) предназначен для передачи сигнала на большие расстояния с минимальными потерями в оптических сетях. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных узлах и системах связи с высокими требованиями к качеству сигнала.

Назначение и область применения

Этот патч-корд используется для соединения оптических устройств: коммутаторов, маршрутизаторов, серверов, активного оборудования в FTTH-сетях. Применяется там, где важна стабильность сигнала и низкая отражательная способность - например, в системах GPON, EPON, DWDM. Благодаря типу волокна OS2 и углу полировки APC, он идеален для длинных линий до 80–100 км.

Технические характеристики

• Тип волокна: OS2 - одномодовое, предназначено для работы на длинах волн 1310 и 1550 нм, обеспечивает низкие потери на больших расстояниях.
• Разъемы: FC/APC на одном конце, LC/APC на другом - оба типа имеют анти-reflection (APC) полировку под углом 8°, что снижает отражения до –60 дБ и выше.
• Количество жил: 1 (симплекс) - передача сигнала в одном направлении. Для двунаправленной связи требуется два таких шнура или дуплексный вариант.
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при горении, безопасна для помещений с людьми и закрытыми каналами.
• Длина: 3 метра - оптимальна для внутренних соединений в стойках, патч-панелях, на рабочих местах.
• Диаметр кабеля: 2,0 мм - компактный, легко прокладывается в ограниченных пространствах.
• Цвет: желтый - стандартизированная цветовая маркировка для одномодового волокна.

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, поддерживающим разъемы FC/APC и LC/APC. Убедитесь, что порты на вашем устройстве также имеют APC-полировку - использование обычных UPC-разъемов вызовет значительные потери сигнала. Монтаж выполняется путём подключения к адаптерам на патч-панели или модулях. Не перегибайте кабель радиусом менее 30 мм - это может повредить волокно. Не затягивайте фиксирующие элементы разъёмов слишком сильно - риск повреждения корпуса или полировки.

Безопасность и стандарты

Произведён в соответствии с международными стандартами IEC 60794 и TIA-455. Оболочка LSZH соответствует нормам пожарной безопасности для помещений с повышенными требованиями к дымо- и газообразованию (например, серверные комнаты, метро, офисы). Все экземпляры проходят 100%-ное тестирование: проверка вносимых и возвратных потерь, визуальный осмотр торцевых поверхностей под микроскопом.

Преимущества

• Низкие возвратные потери благодаря APC-полировке - минимизация помех в чувствительных системах.
• Высокая надёжность соединений - прочные металлические корпуса разъёмов FC и пластиковые LC с защёлками.
• Устойчивость к возгоранию - материал LSZH не поддерживает горение и не выделяет хлора при нагреве.
• Стандартная цветовая маркировка - желтый цвет сразу указывает на тип волокна OS2, исключает ошибки при сборке.

Ограничения применения

• Не подходит для многомодовых сетей - волокно OS2 несовместимо с MM-устройствами (SMF ≠ MMF).
• Запрещено использовать с разъёмами UPC - смешивание APC и UPC вызывает увеличение потерь до 1–3 дБ и возможную деформацию полировки.
• Не рассчитан на открытую прокладку под прямыми солнечными лучами или в условиях постоянного воздействия влаги - требует защиты в каналах, трубах или стойках.
• Не предназначен для частого подключения/отключения более 500 раз - срок службы ограничен механической износостойкостью разъёмов.

Примеры использования

• Подключение OLT-оборудования к ONT в сети GPON.
• Соединение трансивера SFP+ с оптической патч-панелью в центре обработки данных.
• Интеграция в системы видеонаблюдения с передачей видео по волокну на расстояние свыше 10 км.
• Линии связи между зданиями в рамках корпоративной сети с использованием WDM-технологий.

Практические советы

• Перед подключением всегда проверяйте цвет разъёмов - APC имеет зелёный корпус, UPC - синий или чёрный. Перепутать нельзя.
• Защищайте торцы разъёмов колпачками при хранении и транспортировке - даже маленькая пылинка может забить световой канал.
• При прокладке в стойке используйте кабельные органайзеры - не допускайте перегиба и скручивания.
• Для тестирования используйте OTDR или оптический источник мощности - убедитесь, что вносимые потери ниже 0,3 дБ.
• Если нужна большая длина - выбирайте версию 5 м или 10 м; если мало места - рассмотрите thinner-версии (1,6 мм), но они менее долговечны.
