Патч-корд FC-S2-9-LC/AR-SC/AR-H-3M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), LC/APC-SC/APC, 2.0 мм, simplex, LSZH, 3 м | 250700 Hyperline

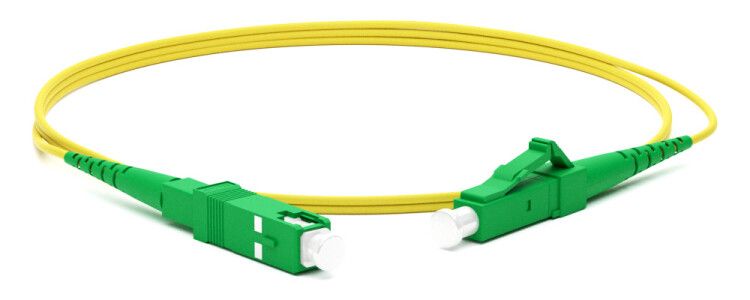

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), LC/APC-SC/APC, 2.0 мм, simplex, LSZH, 3 м от бренда Hyperline (артикул 250700) предназначен для передачи сигнала на большие расстояния с минимальными потерями в оптических сетях. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных узлах и системах связи с высокими требованиями к качеству сигнала.

Назначение и область применения

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), LC/APC-SC/APC, 2.0 мм, simplex, LSZH, 3 м используется для создания временных или постоянных соединений между оптическими устройствами: коммутаторами, маршрутизаторами, серверами, активным оборудованием GPON, OLT/ONU. Применяется в FTTH, корпоративных сетях, центрах обработки данных и других средах, где важна стабильность и низкая потеря сигнала. Одноволоконная (simplex) конструкция подходит для односторонней передачи данных, например, в системах с раздельными каналами отправки и приёма.

Технические характеристики

• Тип волокна: OS2 - одномодовое волокно с низким затуханием, рассчитано на работу на длинах волн 1310 нм и 1550 нм, подходит для передачи на расстояния до 20 км и более.
• Разъёмы: LC/APC на одном конце, SC/APC на другом - оба типа имеют угловую полировку (APC), что снижает отражения сигнала до –60 дБ и выше, повышая качество передачи.
• Количество жил: 1 (simplex) - один оптический канал, не предназначено для двунаправленной передачи по одному кабелю.
• Длина: 3 метра - оптимальна для внутренних соединений внутри стоек, на панелях, между соседними устройствами.
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - при горении выделяет мало дыма и не содержит галогенов, безопасна для помещений с людьми и закрытыми воздуховодами.
• Цвет оболочки: желтый - стандартизированная цветовая маркировка для одномодового волокна, отличает от многомодового (оранжевый/бежевый).
• Диаметр кабеля: 2,0 мм - компактный, легко прокладывается в ограниченных пространствах, совместим с большинством кабельных менеджментов.

Совместимость и монтаж

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), LC/APC-SC/APC, 2.0 мм, simplex, LSZH, 3 м совместим с любым оборудованием, поддерживающим интерфейсы LC и SC с APC-полировкой. Убедитесь, что порты на вашем оборудовании также используют APC - подключение к PC/UPC-разъёмам вызовет значительные потери сигнала. Монтаж выполняется без инструментов: просто вставьте разъёмы в соответствующие порты до щелчка. Не перегибайте кабель радиусом менее 30 мм - это может повредить волокно. Не используйте силу при подключении - разъёмы чувствительны к механическим нагрузкам.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей и EN 50266 для огнестойкости. Оболочка LSZH обеспечивает соответствие нормам безопасности для установки в помещениях с повышенными требованиями к пожарной безопасности - офисах, медицинских учреждениях, метро, тоннелях. Все разъёмы проходят 100%-ную проверку на вносимые и возвратные потери, а также визуальный осмотр торцевых поверхностей под микроскопом.

Преимущества

• Угловая полировка APC минимизирует отражения - идеально для аналоговых сигналов, RFoG, PON и высокочувствительных систем.
• Одномодовое волокно OS2 гарантирует стабильную работу на длинных дистанциях без репитеров.
• Малый диаметр 2,0 мм и гибкость позволяют удобно прокладывать кабель даже в плотно заполненных коробках и трассах.
• LSZH-оболочка делает патч-корд безопасным для использования в закрытых и людных зонах.
• Производство Hyperline включает полный контроль качества - каждый экземпляр протестирован.

Ограничения применения

• Не применяйте с разъёмами PC/UPC - несовместимость типов полировки приведёт к увеличению потерь до 1–3 дБ и возможной потере сигнала.
• Не допускайте перегиба кабеля под острым углом - риск разрушения световода.
• Не используйте в условиях постоянного контакта с водой или агрессивными химикатами - хотя LSZH устойчив, сама оптика не защищена от воздействий вне специальных корпусов.
• Не подходит для двунаправленной передачи по одному волокну - требуется два отдельных кабеля или duplex-версия.

Примеры использования

• Подключение OLT-устройства к ONT в сети FTTH через распределительную коробку.
• Соединение модульного оптического коммутатора с сервером в стойке ЦОД.
• Переход от панели с SC-портами к оборудованию с LC-интерфейсом.
• Временные соединения при диагностике или обслуживании оптической сети.

Практические советы

• Всегда закрывайте защитные колпачки на разъёмах, когда они не подключены - грязь и пыль на торцах волокна вызывают потери сигнала.
• Проверяйте цвет оболочки: жёлтый = одномодовый, оранжевый = многомодовый - путаница приводит к неработоспособности системы.
• Для долгосрочных решений предпочтительнее использовать патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), LC/APC-SC/APC, 2.0 мм, simplex, LSZH, 3 м вместо удлинителей - меньше точек соединения, ниже вероятность отказа.
• При замене старого кабеля - сохраните тот же тип полировки (APC) и длину, чтобы не нарушить бюджет потерь в системе.
