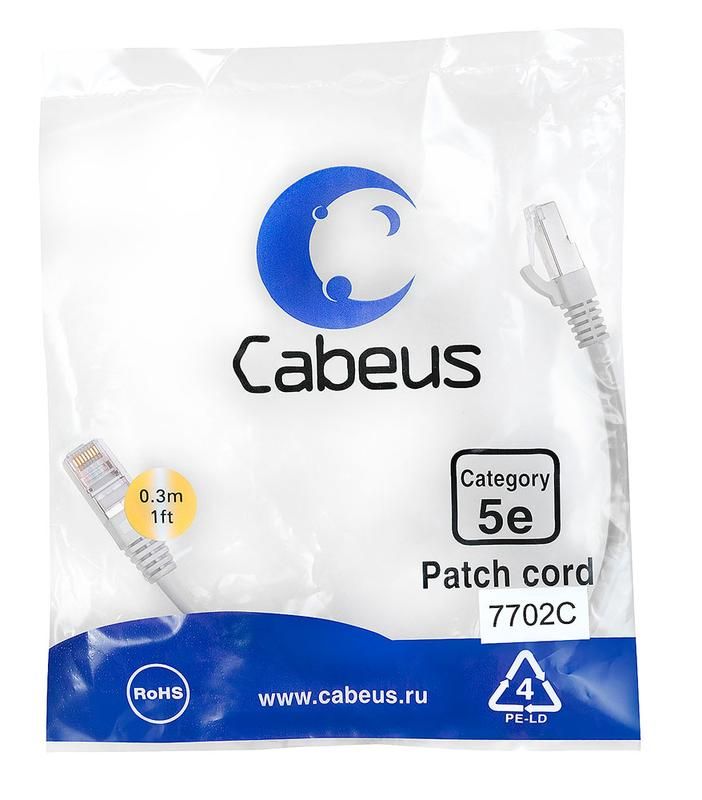

Патч-корд PC-FTP-RJ45-Cat.5e-0.3m F/UTP, категория 5е, 2xRJ45/8p8c, экранированный, серый, PVC, 0.3м - 7702c Cabeus

Патч-корд Cabeus 7702c (PC-FTP-RJ45-CAT.5E-0.3M) - это короткий экранированный кабель с двумя RJ45-коннекторами, предназначенный для надёжного соединения сетевых устройств на расстоянии до 0,3 метра. Подходит для подключения коммутаторов, серверов, IP-камер и других устройств в условиях повышенных помех.

Назначение и область применения

Патч-корд Cabeus 7702c используется для создания временных или постоянных соединений внутри телекоммуникационных шкафов, на рабочих местах, в центрах обработки данных и на производстве. Его применяют там, где требуется высокая устойчивость к электромагнитным помехам - например, рядом с силовыми кабелями, частотными преобразователями или сварочным оборудованием. Короткая длина 0,3 м делает его идеальным для компактных решений: соединение устройства с портом на стеновой панели, монтаж в плотном корпусе оборудования, маршрутизация проводов в ограниченном пространстве.

Технические характеристики

• Категория: Cat 5e - обеспечивает передачу данных со скоростью до 1 Гбит/с на расстоянии до 100 м (в системе); для данного патч-корда длина всего 0,3 м - запас по качеству сигнала максимальный.
• Экранирование: F/UTP (foiled/unshielded twisted pair) - каждый скрученная пара имеет общий фольгированный экран, защищающий сигнал от внешних помех; внутренние пары не имеют индивидуальной защиты.
• Коннекторы: два RJ45/8P8C - совместимы со всеми стандартными Ethernet-портами.
• Оболочка: PVC - гибкая, устойчивая к механическому износу, не выделяет токсичных веществ при нагреве.
• Цвет: серый - соответствует стандартному цветовому коду для сетевой инфраструктуры.
• Длина: 0,3 м - оптимальна для краткосрочных соединений и компактных установок.

Совместимость и монтаж

Патч-корд Cabeus 7702c совместим с любыми устройствами, имеющими стандартный Ethernet-порт (RJ45): коммутаторы, маршрутизаторы, VoIP-телефоны, IP-камеры, терминалы, контроллеры. Монтаж не требует специальных инструментов - достаточно вставить коннекторы в порты до щелчка. Убедитесь, что порты на обоих концах поддерживают скорость 10/100/1000 Мбит/с. Экранированная конструкция требует заземления через оборудование - не используйте с неэкранированными (U/UTP) розетками или patch panels без заземленных контактов, чтобы избежать потери эффективности экрана.

Безопасность и стандарты

Патч-корд Cabeus 7702c соответствует требованиям стандарта TIA/EIA-568-B.2 для категории 5e. Оболочка PVC соответствует нормам горючести UL 1581 и RoHS (не содержит опасных веществ). Напряжение работы - до 250 В переменного тока, температурный режим - от 0C до +60C. Не предназначен для использования вне помещений или во взрывоопасных средах.

Преимущества

• Фольгированная защита снижает влияние электромагнитных помех - важна в промышленных и офисных помещениях с большим количеством техники.
• Малая длина минимизирует паразитную индуктивность и улучшает целостность сигнала на высоких скоростях.
• Гибкий PVC-кожух легко прокладывается даже в тесных каналах и шкафах.
• Стандартные коннекторы обеспечивают надёжный контакт и долгий срок службы при многократных подключениях.

Ограничения применения

• Не подходит для наружной прокладки - материал PVC не устойчив к УФ-излучению и перепадам температур ниже 0C.
• Не рекомендован для использования в средах с постоянным изгибом или трением (например, в движущихся механизмах) - риск повреждения жил.
• Эффективность экрана зависит от правильного заземления всей системы - при использовании с неэкранированным оборудованием преимущество F/UTP теряется.
• Длина 0,3 м слишком мала для подключения удалённых устройств - выбирайте более длинные версии (1–5 м) при необходимости.

Примеры использования

• Подключение сервера к rack-коммутатору внутри одного шкафа.
• Соединение IP-камеры с PoE-инжектором, установленным рядом.
• Запитка контроллера PLC от модульного I/O-устройства в автоматизированной линии.
• Использование в качестве тестового кабеля при диагностике сети.

Практические советы

• При монтаже в шкафу не допускайте резких изгибов - радиус изгиба должен быть не менее 4× диаметра кабеля (~12 мм).
• Учитывайте, что экранированный кабель немного толще и жестче неэкранированного - планируйте место для прокладки.
• Для длительной эксплуатации проверяйте состояние коннекторов: окисление или деформация язычков снижают качество связи.
• Если система полностью неэкранирована (U/UTP), рассмотрите переход на неэкранированный патч-корд - он будет дешевле и проще в обслуживании.
