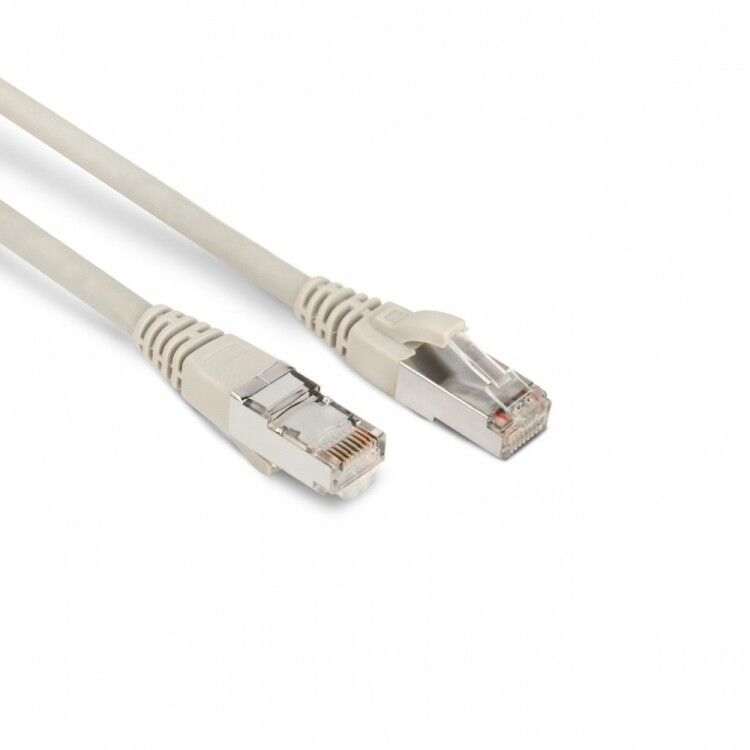

Патч-корд PC-LPM-STP-RJ45-RJ45-C6-10M-LSZH-GY F/UTP, экранированный, Cat.6, LSZH, 10 м, серый | 42409 Hyperline

Патч-корд экранированный F/UTP кат.6 LSZH 10 м серый от бренда Hyperline (артикул 42409) предназначен для надёжного подключения сетевого оборудования в условиях повышенных помех. Кабель с медными жилами и экранирующей фольгой обеспечивает стабильную передачу данных на скорости до 1 Гбит/с, а оболочка LSZH снижает выделение токсичных веществ при нагреве.

Назначение и область применения

Патч-корд экранированный F/UTP кат.6 LSZH 10 м серый используется для подключения устройств в локальных сетях: компьютеров, свитчей, маршрутизаторов, серверов, IP-камер и VoIP-телефонов. Подходит для установки в офисах, центрах обработки данных, производственных помещениях и других местах с высоким уровнем электромагнитных помех. Применяется там, где требуется устойчивость к интерференции и безопасность при возгорании.

Технические характеристики

• Длина кабеля: 10 метров
• Категория: Cat 6 - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Тип экрана: F/UTP (фольга вокруг всей пары, каждая пара неэкранирована)
• Конструкция: 4 пары (4x2) медных жил
• Диаметр жилы: 0,48 мм
• Тип жилы: многопроволочная - повышает гибкость и долговечность при частых изгибах
• Оболочка: LSZH (Low Smoke Zero Halogen) - не содержит галогенов, при горении выделяет мало дыма и ядовитых газов
• Индекс пожарной безопасности: П1б.8.1.2.1 - соответствует требованиям к кабелям для помещений с людьми
• Цвет: серый
• Коннекторы: RJ45 8P8C, золочённые контакты (по умолчанию, не указано явно, но стандарт для Cat 6)
• Схема обжима: 1:1 (прямой) - для подключения устройства к коммутатору
• Защита от перегиба: литая муфта на концах - предотвращает излом проводов в месте входа в коннектор

Совместимость и монтаж

Патч-корд экранированный F/UTP кат.6 LSZH совместим с любым оборудованием, поддерживающим Ethernet Cat 6 и выше. Коннекторы RJ45 подходят к портам на коммутаторах, ПК, NAS, IP-камерах и другом сетевом оборудовании. Для правильной работы важно использовать экранированные patch panels и розетки с заземлением - иначе эффект экрана будет снижен. Монтаж не требует специального инструмента: достаточно подключить один конец к устройству, другой - к коммутатору. Учитывайте посадочные размеры: литые муфты увеличивают радиус изгиба, поэтому не проталкивайте кабель через слишком узкие канальные системы.

Безопасность и стандарты

Оболочка LSZH соответствует нормам пожарной безопасности для закрытых помещений с постоянным пребыванием людей. Индекс П1б.8.1.2.1 означает, что кабель не распространяет пламя, минимизирует дымообразование и не выделяет галогены при воздействии огня. Это делает его предпочтительным выбором для серверных комнат, медицинских учреждений, школ и общественных зданий. Соответствие категории Cat 6 гарантирует работу в соответствии с международными стандартами ISO/IEC 11801 и TIA/EIA-568-B.

Преимущества

• Экран F/UTP защищает сигнал от внешних ЭМИ - идеально для установки рядом с силовыми кабелями, двигателями, ЧРП
• LSZH-оболочка повышает безопасность при аварийном нагреве - важна для плотных кабельных трасс
• Многопроволочные жилы обеспечивают гибкость - кабель легко укладывается в пучках и часто изгибается без потери качества связи
• Литая защита на коннекторах продлевает срок службы - особенно в местах с частым перемещением кабеля
• Стандартный цвет серый - удобен для систематизации кабельных трасс (например, в сочетании с другими серыми компонентами)

Ограничения применения

• Не следует использовать в средах с постоянным погружением в воду - хотя экран защищает от помех, он не является герметичным
• Для максимальной эффективности экрана необходима система заземления на обоих концах; при использовании с неэкранированными розетками или патч-панелями выигрыш от экрана теряется
• Длина 10 м - оптимальна для рабочего места, но не подходит для основной магистральной прокладки (для этого нужны кабели до 100 м)
• Не рекомендован для наружной прокладки - оболочка LSZH не предназначена для UV-защиты и перепадов температур

Примеры использования

• Подключение сервера к rack-коммутатору в дата-центре
• Запитка IP-камеры в производственном цеху с мощными электродвигателями
• Связь между рабочими станциями и сетевой шиной в офисе с большим количеством Wi-Fi точек доступа
• Установка VoIP-телефона в больничной палате - благодаря LSZH безопаснее при возможном перегреве оборудования

Практические советы

• При прокладке не перегибайте кабель острым углом - минимальный радиус изгиба должен быть не менее 4 диаметров кабеля (~12–15 мм)
• Если используете этот патч-корд в составе полноэкранной системы, проверьте, чтобы все элементы (розетки, патч-панели, модули) были экранированными и правильно заземлены
• Для длительной эксплуатации в пыльных или влажных помещениях лучше применять патч-корд с IP67-коннекторами - здесь они не предусмотрены
• При организации кабельных трасс группируйте такие кабели отдельно от силовых - даже с экраном это снижает риск помех
• Артикул 42409 от Hyperline - хорошая базовая модель для замены старых кабелей Cat 5e, когда нужна более высокая надёжность
