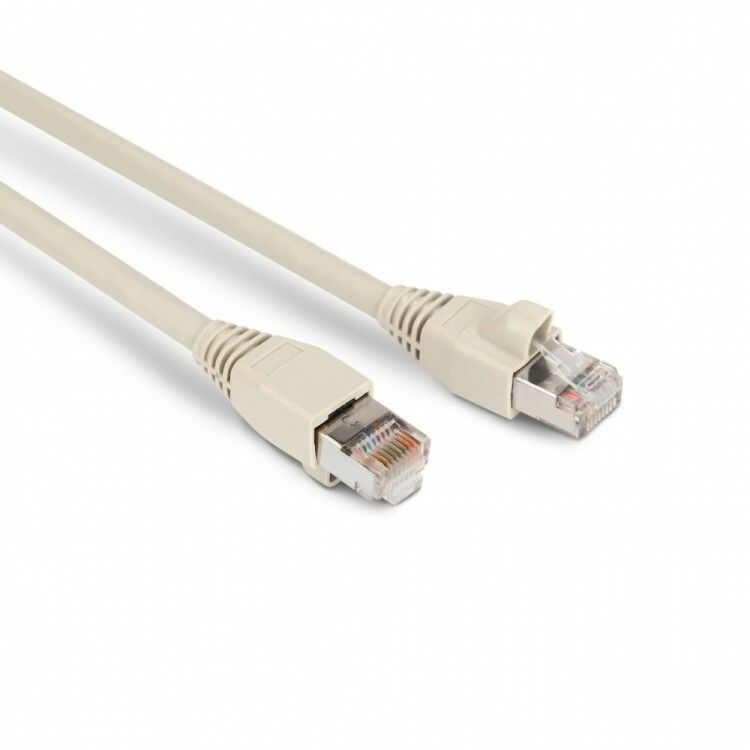

Патч-корд PC-LPM-STP-RJ45-RJ45-C6a-3M-LSZH-GY F/UTP, экранированный, Cat.6a, LSZH, 3 м, серый | 52122 Hyperline

Патч-корд Hyperline 52122 - экранированный кабель Cat.6a с LSZH-оболочкой и RJ45-коннекторами на обоих концах, предназначенный для надёжного подключения сетевого оборудования в условиях повышенной влажности, вибраций и агрессивной промышленной среды.

Назначение и область применения

Патч-корд Hyperline 52122 используется для передачи данных со скоростью до 10 Гбит/с на расстоянии до 100 метров. Подходит для подключения коммутаторов, серверов, контроллеров, промышленных станков, систем автоматизации и других устройств в зонах с высоким уровнем электромагнитных помех. Благодаря экранированию и защите IP67, идеально работает в цехах, на транспорте, в пищевой и химической промышленности, где есть влага, масло, пыль или постоянные механические нагрузки.

Технические характеристики

• Категория: Cat.6a - обеспечивает пропускную способность до 500 МГц и скорость передачи до 10 Гбит/с
• Тип экрана: F/UTP (фольга + неэкранированные пары) - одиночная фольговая оплетка вокруг всех четырёх пар
• Длина: 3 м - оптимальна для краткосрочных соединений внутри шкафов или между соседними оборудованием
• Оболочка: LSZH (Low Smoke Zero Halogen) - при горении не выделяет токсичных газов и мало дымит, безопасна для закрытых помещений
• Жилы: медные, многопроволочные, диаметром 0,48 мм - обеспечивают гибкость и устойчивость к изгибам
• Конструкция: 4×2 (четыре пары) - соответствует стандарту Ethernet
• Схема обжима: 1:1 - прямой обмен данными между устройствами
• Цвет: серый - стандартизирован для промышленного использования
• Индекс пожарной безопасности: П1б.8.1.2.1 - соответствует требованиям к кабелям в помещениях с повышенными нормами пожарной безопасности
• Защита от перегиба: литые наконечники - предотвращают повреждение контактов при частых движениях кабеля

Совместимость и монтаж

Патч-корд Hyperline 52122 совместим со всеми устройствами, поддерживающими интерфейс RJ45 и стандарты 10/100/1000BASE-T и 10GBASE-T. Коннекторы имеют металлический корпус и экранирование, что требует заземления через корпус устройства - убедитесь, что оборудование имеет надёжный контакт с землёй. Для монтажа не нужны специальные инструменты: просто вставьте коннекторы в порты до щелчка. Литые наконечники исключают необходимость замены разъёмов после деформаций.

Безопасность и стандарты

• Экранирование F/UTP снижает влияние внешних ЭМП - важно в местах с частыми источниками помех (частотные преобразователи, сварочные аппараты)
• LSZH-оболочка соответствует требованиям EN 50267-2-2 и IEC 60754-1/2 - безопасна для людей и оборудования при возгорании
• Индекс П1б.8.1.2.1 - подтверждает соответствие российским нормам пожарной безопасности для кабелей в закрытых помещениях
• Разъёмы рассчитаны на защиту IP67 - полностью герметичны против пыли и временного погружения в воду до 1 м на 30 минут

Преимущества

• Высокая устойчивость к электромагнитным помехам благодаря полноценной фольговой экранной защите
• Увеличенный срок службы за счёт литых наконечников и прочной многопроволочной жилы
• Не выделяет ядовитых веществ при нагреве - подходит для установки в диспетчерских, офисах, медицинских учреждениях
• Стабильная работа при температурных колебаниях и влажности выше 90%
• Подходит для мобильных и вибрирующих систем - например, на конвейерах или роботизированных модулях

Ограничения применения

• Не предназначен для прокладки вне помещений без дополнительной защиты - LSZH-оболочка не устойчива к УФ-излучению
• Требует заземления всей сети; при использовании в неэкранированных системах возможна потеря эффективности экрана
• Не рекомендован для длительного погружения в жидкости - IP67 допускает лишь временное воздействие воды
• Длина 3 м ограничивает применение для длинных трасс - для более дальних соединений используйте основной кабель Cat.6a

Примеры использования

• Подключение PLC-контроллера к HMI-панели в цеху с частыми вибрациями
• Связь между сервером и коммутатором в сыром помещении (например, холодильный комплекс)
• Сеть датчиков на конвейере с высоким уровнем электромагнитных помех от двигателей
• Автоматизация в пищевой промышленности - где требуется регулярная мойка оборудования водой под давлением

Практические советы

• Перед установкой проверьте, чтобы все устройства в цепи имели экранированные порты - иначе экран будет бесполезен
• Не перегибайте кабель острым углом - хотя литые наконечники защищают разъёмы, внутренняя структура всё ещё чувствительна к изгибу радиусом менее 40 мм
• При прокладке рядом с силовыми кабелями соблюдайте минимум 30 см расстояния - даже экранированный кабель может подвергнуться помехам при слишком близком расположении
• Для обслуживания системы используйте только экранированные patch panels и розетки - сочетание с неэкранированными компонентами снижает класс защиты до Cat.6
• Проверяйте целостность экрана при каждом осмотре - особенно в условиях вибрации, где возможно микроскопическое повреждение фольги
