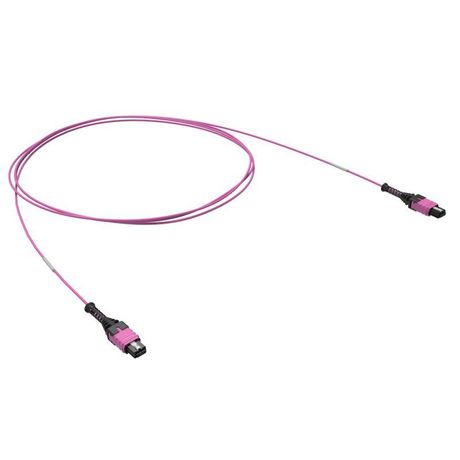

Патч-корд оптический 12ОВ 50/125 OM4. 1хMTP PRO (12)/1хMTP PRO(12). 1м - RNPCFF124B01 ДКС

Патч-корд DKC IT RNPCFF124B01 - это многоволоконный оптический кабель с 12 волокнами стандарта OM4 и коннекторами MTP PRO, предназначенный для высокоскоростной передачи данных в центрах обработки информации, серверных помещениях и системах связи с требованием к компактности и надёжности соединений.

Назначение и область применения

Патч-корд DKC IT RNBCFF124B01 используется для соединения активного оборудования - коммутаторов, маршрутизаторов, модулей SFP+, QSFP28 - между собой или с распределительными панелями. Подходит для сетей 10G, 40G, 100G и выше благодаря поддержке OM4-волокна. Применяется в центрах обработки данных, телекоммуникационных узлах, системах видеонаблюдения с высокой пропускной способностью и любых средах, где требуется плотная укладка кабелей.

Технические характеристики

• Количество волокон: 12
• Стандарт волокна: OM4 50/125
• Тип коннектора: MTP PRO (female, гнездо) - два одинаковых коннектора на обоих концах
• Длина: 1 метр
• Наружный диаметр оболочки: 2 мм
• Цвет оболочки и коннекторов: лиловый / фиолетовый / пурпурный
• Тип кабеля: разъединительный (не постоянной установки)
• Полярность: тип B
• Полировка ферул: UPC
• Максимальная скорость передачи: до 100 Гбит/с
• Уровень потерь на соединении: снижен за счёт технологии MTP PRO
• АPC версия: да - обеспечивает совместимость с APC-коннекторами при необходимости замены

Совместимость и монтаж

Патч-корд DKC IT RNPCFF124B01 совместим с любыми устройствами, поддерживающими MTP/MPO-интерфейсы с 12-волновым разъёмом. Коннекторы имеют гнездовое исполнение - подходят для подключения к панелям с выступающими штыревыми коннекторами. Для изменения гендерности (с гнезда на штырь) применяются специальные инструменты: RNTLGEMTPPRO и набор штифтов RNTLCSMTPSMMA. Монтаж выполняется путём простого вставления в порт; технология Push-Pull обеспечивает лёгкое и надёжное закрепление даже в условиях высокой плотности размещения.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61755-3 и TIA-568-C.3 для многоволоконных оптических соединителей. Полировка UPC гарантирует минимальную отражательную способность, снижающую риск повреждения лазерных источников. Наличие APC-версии позволяет использовать этот патч-корд в системах, где важна минимизация отражённого сигнала, например, в RFoG или PON-сетях.

Преимущества

• Высокая плотность: один кабель заменяет 12 одноволоконных, экономит место в трассах и панелях
• Низкая потеря сигнала: благодаря точной полировке UPC и качественной сборке MTP PRO
• Удобство обслуживания: технология Push-Pull исключает необходимость использования инструментов при подключении
• Гибкость: возможность перенастройки гендерности через сервисный набор - продлевает срок службы и снижает затраты на запасные части
• Чёткая визуальная идентификация: лиловый цвет оболочки и коннекторов легко отличается от других типов кабелей (например, OM3 - жёлтые, OS2 - жёлтые/оранжевые)

Ограничения применения

• Не предназначен для прокладки в воздуховодах, канализациях или под землёй - только внутри помещений
• Не рассчитан на механическую нагрузку: изгиб радиусом менее 10×диаметра кабеля (менее 20 мм) может вызвать потерю сигнала
• Требует осторожного обращения: коннекторы чувствительны к пыли и грязи - перед подключением всегда проверяйте чистоту ферул
• Не работает с одноволоконными интерфейсами (SC, LC); требует совпадения количества волокон на обоих концах

Примеры использования

• Подключение QSFP28-портов коммутатора к спинному каналу в дата-центре
• Связь между стеками серверных стоек через распределительные панели
• Обеспечение высокоскоростного доступа к хранилищам SAN/NAS
• Интеграция в системы 5G fronthaul/backhaul с использованием MTP-панелей

Практические советы

• Перед первым подключением протестируйте целостность каждого волокна с помощью OTDR или светового тестера - особенно важно при использовании в критических сетях
• Храните коннекторы в защитных колпачках - даже микроскопическая пыль может вызвать значительные потери
• При замене гендерности используйте только оригинальный инструмент RNTLGEMTPPRO - некорректная операция повредит ферулы
• Учитывайте посадочную глубину порта: MTP PRO имеет более длинный корпус, чем обычный MTP - убедитесь, что он поместится в вашей панели
• Для быстрого монтажа в панелях с высокой плотностью используйте направляющие и фиксаторы - они предотвращают случайное выдергивание
