Патч-корд оптический 12ОВ 9/125 OS2. 1хMTP PRO (12)/1хMTP PRO(12). 1м - RNPCFF12SB01 ДКС

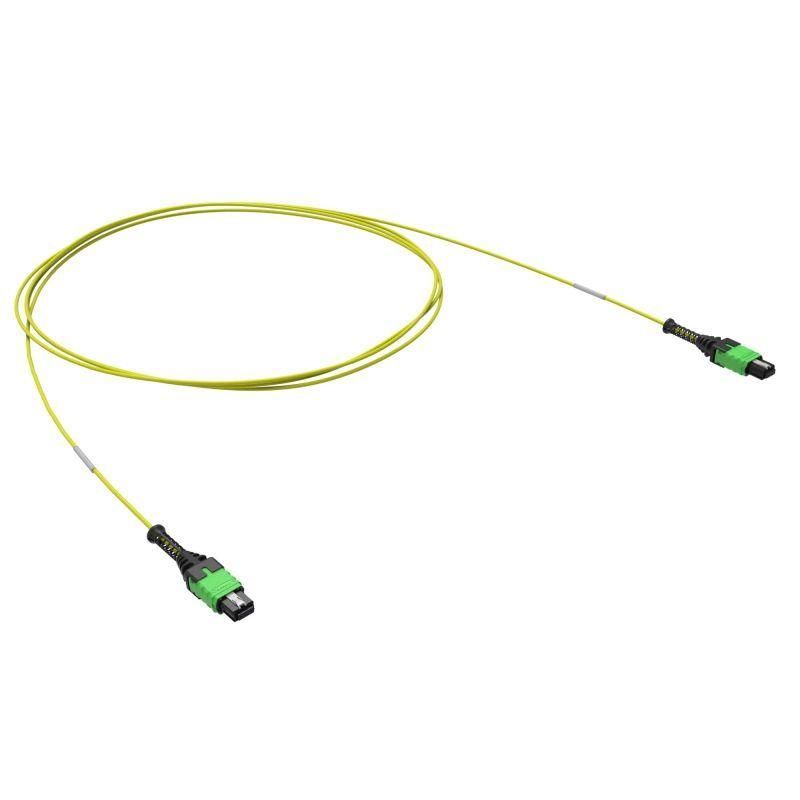

Патч-корд DKC IT Rnpcff12sb01 - это 12-волоконный оптический шнур с коннекторами MTP PRO на обоих концах, предназначенный для высокоскоростной передачи данных в центрах обработки данных и телекоммуникационных сетях. Кабель выполнен по технологии OS2 9/125, имеет жёлтую оболочку и зелёные коннекторы с APC-полировкой, что обеспечивает минимальные потери при отражении сигнала.

Назначение и область применения

Патч-корд DKC IT Rnpcff12sb01 используется для соединения активного оборудования - коммутаторов, маршрутизаторов, серверов - между собой или с распределительными панелями в оптических сетях. Подходит для сред с высокой плотностью подключений: центры обработки данных, телеком-инфраструктура, системы передачи данных на скорости до 100 Гбит/с. Применяется там, где требуется компактная и надёжная связь с минимальным уровнем возвратных потерь.

Технические характеристики

• Тип волокна: OS2 9/125 - одномодовое, оптимизировано для длин волн 1310 и 1550 нм, подходит для дальних расстояний и высоких скоростей
• Количество волокон: 12 - позволяет передавать несколько каналов через один кабель
• Тип коннекторов: MTP PRO (12) female (гнездо) - на обоих концах; совместим с панелями и модулями MTP/MPO
• Полярность: тип B - соответствует стандартному порядку перепутывания волокон для прямого соединения
• Полировка ферул: APC (Angled Physical Contact) - угол 8° снижает отражённый свет, повышает качество сигнала
• Цвет оболочки: жёлтый - указывает на одномодовый тип волокна
• Цвет коннекторов: зелёный - стандартизированная маркировка для APC-коннекторов
• Наружный диаметр: 2 мм - компактный профиль для плотной укладки
• Длина: 1 метр - идеальна для внутристойковых соединений
• Технология подключения: Push-Pull - быстрое и безопасное вставление/извлечение даже в ограниченном пространстве

Совместимость и монтаж

Патч-корд DKC IT Rnpcff12sb01 совместим с любыми устройствами и панелями, поддерживающими стандарт MTP/MPO-12. Коннекторы имеют гнездовой тип (female), поэтому подключаются к плагинам или адаптерам с штыревыми контактами. Для изменения гендера (male/female) или полярности можно использовать специальный инструмент RNTLGEMTPPRO и комплект штифтов RNTLCSMTPSMMA - это делает кабель ремонтопригодным и гибким в использовании. Монтаж требует осторожности: изгиб кабеля не должен быть меньше радиуса 10×диаметра (минимум 20 мм), чтобы не повредить волокна.

Безопасность и стандарты

Кабель соответствует требованиям IEC 60794-1-2 и TIA-568-C.3 для многоволоконных оптических шнуров. APC-полировка снижает уровень возвратных потерь ниже –60 дБ, что важно для систем с высокой чувствительностью к отражению. Нет напряжения, не выделяет тепло - безопасен для работы рядом с чувствительной электроникой.

Преимущества

• Высокая плотность: 12 волокон в одном коннекторе заменяет 12 отдельных LC-шнуров
• APC-полировка минимизирует помехи от отражений - особенно важно для DWDM и аналоговых сигналов
• Tech Push-Pull обеспечивает точную и комфортную работу в плотных панелях
• Гибкая настройка: возможность изменить гендерность и полярность без замены всего кабеля
• Малый диаметр (2 мм) экономит место в трассах и кабельных каналах

Ограничения применения

• Не предназначен для прокладки вне помещений - отсутствует броня и UV-защита
• Не работает с коннекторами SC, LC, ST - только с MTP/MPO-12
• Изменение полярности требует специального инструмента и знаний - нельзя сделать вручную
• Не рекомендуется для частых переподключений без проверки состояния ферул - возможен износ контактов
• Длина 1 м ограничивает применение в крупных распределительных зонах - для больших расстояний нужен более длинный кабель

Примеры использования

• Подключение верхнего слоя коммутаторов в стойке к spine-узлу в дата-центре
• Связь между модулями QSFP28 и MTP-панелью в оборудовании Cisco, Juniper, Arista
• Обеспечение связи между серверами и SAN-системами с высокой пропускной способностью
• Замена нескольких одноволоконных шнуров одним 12-волоконным для упрощения управления кабелями

Практические советы

• Перед установкой всегда проверяйте цвет коннекторов: зелёный = APC, синий = UPC - смешивать нельзя
• При подключении используйте защитные колпачки - пыль и грязь в MTP-коннекторах вызывают значительные потери
• Для тестирования используйте OTDR с поддержкой MTP-12 - обычные лазерные тестеры не покажут все 12 волокон сразу
• Если меняете полярность - сохраняйте документацию по новому расположению волокон
• Не перегибайте кабель под углом менее 90° - риск повреждения волокон выше, чем кажется
• Храните в оригинальной упаковке - MTP-коннекторы хрупкие и легко деформируются
