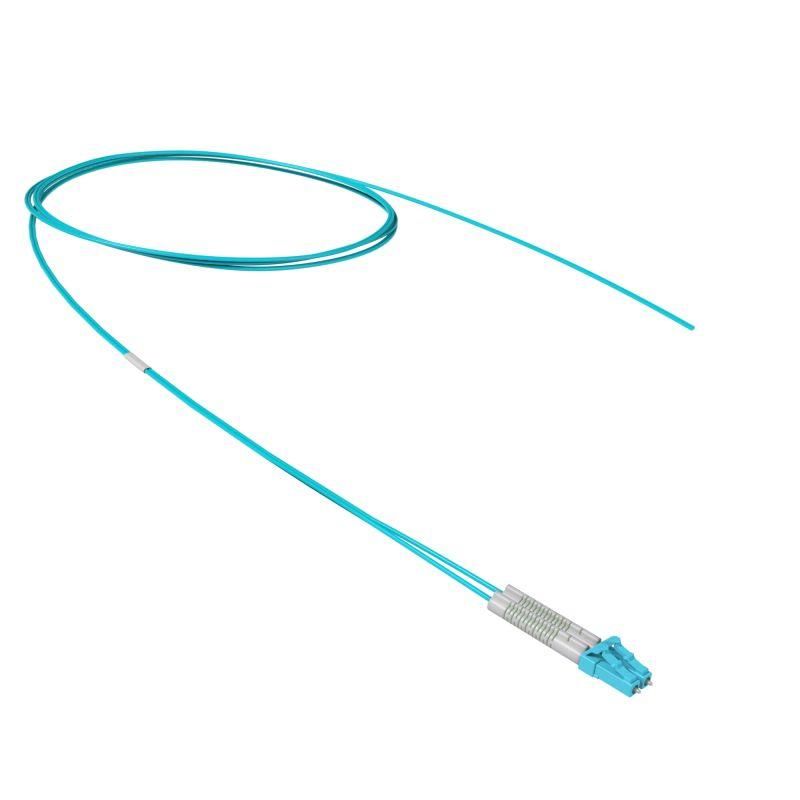

Пигтейл оптический Duplex flexible boot LC/UPC - 50/125 (OM3) 1.5м DKC RNPTF53DLC15 ДКС

Пигтейл оптический Duplex flexible boot LC/UPC - 50/125 (OM3), 1,5 м от DKC IT (арт. rnptf53dlc15) предназначен для соединения оптоволоконного оборудования с кабельной трассой. Подходит для установки в распределительных щитах, на патч-панелях и в точках окончания волокна.

Назначение и область применения

Пигтейл используется для подключения активного оборудования - коммутаторов, маршрутизаторов, трансиверов - к основному оптическому кабелю. Благодаря двухволоконной (Duplex) конструкции обеспечивает одновременную передачу сигнала в обоих направлениях. Применяется в локальных сетях, центрах обработки данных, системах видеонаблюдения и на объектах связи, где требуется надёжное и компактное соединение.

Технические характеристики

• Тип волокна: OM3 (многомодовое, 50/125 мкм)
• Длина: 1,5 метра
• Тип разъёма: LC-Duplex (два коннектора LC в одном корпусе)
• Тип полировки: UPC (ультраплоская, снижает потери отражения)
• Цвет оболочки: бирюзовый (стандартный цвет для OM3)
• Материал оболочки: малодымный безгалогенный компаунд (Low Smoke Zero Halogen - LSZH)
• Технология хвостовика: flexible boot (гибкий переход для защиты волокна)

Совместимость и монтаж

Коннекторы LC-Duplex совместимы с любыми портами, поддерживающими стандартизованные LC-разъёмы - включая патч-панели, модули SFP/SFP+, оптические терминалы. Гибкий хвостовик (flexible boot) уменьшает риск перегиба волокна при установке в плотном пространстве. Монтаж выполняется путём подключения одного конца к оборудованию, второго - к сплайс-коробке или фибер-трейку. Учитывайте посадочную высоту LC-коннекторов - они требуют свободного места около 15–20 мм за панелью.

Безопасность и стандарты

Оболочка выполнена из материала LSZH, что соответствует требованиям пожарной безопасности для помещений с повышенными нормами - серверных комнат, метро, общественных зданий. Характеристики волокна соответствуют ITU-T G.651.1. Коннекторы имеют полировку UPC, обеспечивающую коэффициент возвратного затухания более 50 дБ.

Преимущества

• Гибкий хвостовик снижает вероятность повреждения волокна при частых перемещениях или жестком монтаже
• LSZH-оболочка безопасна при возгорании - не выделяет токсичных газов
• Ультраплоская полировка UPC минимизирует потери сигнала и отражения
• Стандартная длина 1,5 м оптимальна для большинства внутренних соединений
• Бирюзовый цвет легко отличить от других типов волокон (например, OM4 - фиолетовый)

Ограничения применения

• Не предназначено для внешней прокладки - отсутствует броня и UV-защита
• Не подходит для длинных линий (>2 km): OM3 рассчитана на до 300 м при 10 Гбит/с
• Не совместим с Singlemode-оборудованием - волокно 50/125 мкм не работает с однорежимным светом
• Избыточная длина (более 2 м) может вызвать лишние изгибы; менее 1 м - затруднит монтаж

Примеры использования

• Подключение сервера к оптическому патч-панелю в дата-центре
• Завершение волокна в стеновой нише с помощью сплайс-коробки
• Соединение камеры IP-видеонаблюдения с оптическим коммутатором
• Работа в распределительных шкафах на железнодорожных станциях

Практические советы

• Перед подключением всегда проверяйте чистоту коннекторов - грязь вызывает значительные потери сигнала
• Не перегибайте пигтейл под углом меньше 30° - даже с flexible boot есть предел радиуса изгиба
• При использовании в плотных панелях выбирайте модели с правильным направлением выхода хвостовика - бирюзовый цвет указывает на OM3, но ориентацию лучше проверить визуально
• Артикул rnptf53dlc15 от DKC IT подходит для замены аналогов от других брендов - главное, чтобы был LC-Duplex и OM3
