FPT-B9-9-LC/UR-1.5M-LSZH-YL Пигтейл волоконно-оптический SM 9/125 (OS2), LC/UPC, 1.5 м, LSZH | 387975 Hyperline

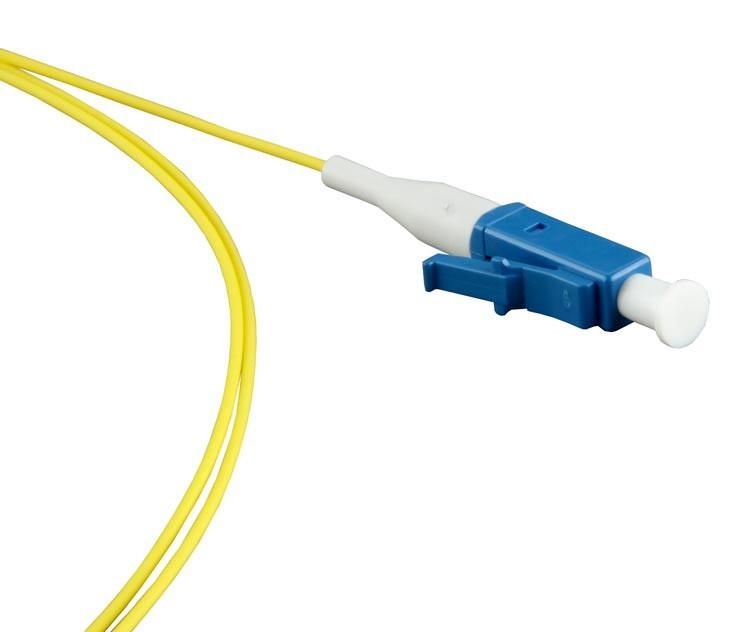

Пигтейл волоконно-оптический SM 9/125 (OS2) LC/UPC 1.5 м LSZH от бренда Hyperline - одноволоконный монтажный кабель с одним коннектором LC/UPC, предназначенный для соединения оптического оборудования с основной волоконно-оптической линией. Подходит для установки в распределительных щитах, на стенде оборудования и в точках доступа FTTH.

Назначение и область применения

Этот пигтейл используется для подключения активного оборудования - оптических терминалов, коммутаторов, модемов GPON - к волоконно-оптической сети. Он служит переходным звеном между фиксированной трассой кабеля и устройством, которое требует быстрого подключения и отключения. Применяется в сетях связи: FTTH, LAN, телекоммуникациях, центрах обработки данных. Благодаря одному коннектору, пигтейл не предназначен для прямого соединения двух устройств - он всегда монтируется в ответную муфту или сплиттер.

Технические характеристики

• Тип волокна: OS2 - одномодовое, оптимизировано для работы на длинах волн 1310 и 1550 нм, поддерживает дальние расстояния до 20 км и выше.
• Размер ядра/оболочки: 9/125 мкм - стандарт для одномодового волокна, обеспечивает минимальные потери сигнала.
• Количество волокон: 1 - одиночная линия передачи, не подходит для двойной передачи (Tx/Rx в одном кабеле).
• Тип разъёма: LC/UPC - малогабаритный коннектор с улучшенной полировкой (Ultra Physical Contact), снижает отражение света до –55 дБ.
• Длина: 1,5 метра - оптимальная длина для внутренней сборки в щитах и на панелях, избыток провода исключён.
• Оболочка: LSZH - негорючий материал без выделения токсичных газов при нагреве, безопасен для закрытых помещений и офисов.
• Цвет: жёлтый - стандартизированная цветовая маркировка для одномодового волокна, отличает от многомодового (оранжевый).

Совместимость и монтаж

Пигтейл совместим с любым оборудованием, имеющим порт LC/UPC - например, SFP-модулями, OLT, ONT, patch panels. Для монтажа требуется подготовить место в распределительном щите: зафиксировать пигтейл через кабельный канал, затем подключить его к адаптеру LC. Конец без коннектора зачищается и спаивается с основным кабелем в оптической муфте. Учитывайте радиус изгиба не менее 10 диаметров кабеля - перегиб вызывает потери сигнала. Не допускается механическая нагрузка на коннектор - он хрупкий.

Безопасность и стандарты

Материал оболочки LSZH соответствует требованиям IEC 60754-2 (низкая токсичность при горении) и IEC 60332-1 (огнестойкость). Кабель не содержит галогенов, что делает его подходящим для установки в помещениях с людьми - школах, больницах, серверных. Соответствует стандарту ITU-T G.652.D для одномодового волокна.

Преимущества

• Высокая надёжность соединения благодаря UPC-полировке - меньше отражений, лучше качество сигнала.
• LSZH-оболочка повышает пожарную безопасность - особенно важно в плотных кабельных каналах.
• Стандартный размер LC позволяет использовать в любом современном патч-панели без адаптеров.
• Чёткая цветовая маркировка (жёлтый) предотвращает путаницу с многомодовым волокном при обслуживании.

Ограничения применения

• Не подходит для прямого подключения двух устройств - нужен второй пигтейл или патч-корд.
• Не рассчитан на внешнюю прокладку - отсутствует броня и UV-защита, нельзя использовать на улице.
• Не применяется в средах с высокими уровнями ЭМИ - оптика нечувствительна, но сам кабель не экранирован.
• Длина 1,5 м слишком мала для протяжки между удалёнными точками - только для внутрищитовой сборки.

Примеры использования

• Подключение OLT в центральном офисе к оптической распределительной коробке (ODF).
• Финальное соединение ONT (роутера GPON) с домашним кабелем в квартире.
• Установка в патч-панель серверной для подключения SFP+ модулей к backbone-волокну.
• Замена повреждённого участка в локальной сети после спlicing в распределительном щите.

Практические советы

• Перед монтажом проверьте целостность коннектора - грязь или царапины на ферруле вызывают потерю мощности.
• Используйте капсулы для защиты коннектора во время монтажа - они идут в комплекте с большинством панелей.
• При сплайсинге соблюдайте температурный режим и чистоту - даже микроскопическая пыль увеличивает затухание.
• Для тестирования используйте OTDR или лазерный источник + оптический уровень - обычный мультиметр не подойдёт.
• Храните запасные пигтейлы в оригинальной упаковке - изгиб и давление на коннектор снижают срок службы.
