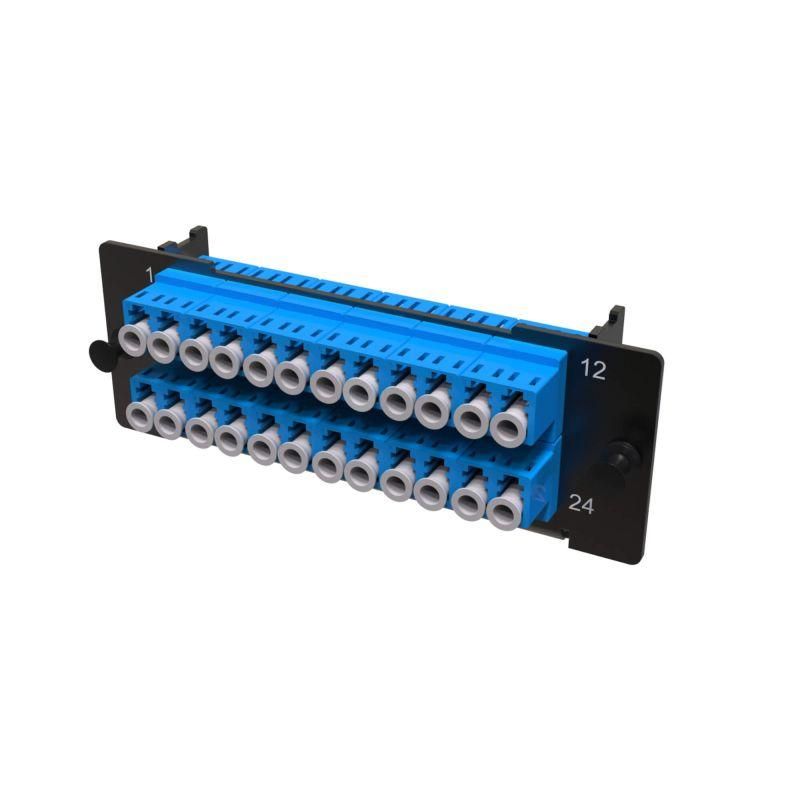

Планка адаптерная с установленными 12xLC Duplex адаптерами (aligned key)(цвет адаптера - синий) OS2 1 HU DKC RNAP12L1US ДКС

Адаптерная планка DKC RAM telecom с 12xLC Duplex адаптерами (артикул rnap12l1us) предназначена для компактного и надёжного соединения оптоволоконных кабелей в телекоммуникационных шкафах. Установленные адаптеры обеспечивают быстрый монтаж без сварки, поддерживают стандарт OS2 и подходят для магистральных линий между серверными и коммутационными шкафами.

Назначение и область применения

Адаптерная планка DKC используется для организации точечных соединений между оптическими кабелями с коннекторами LC Duplex. Подходит для установки в стандартизированные шкафы 19” с высотой 1 HU. Часто применяется в центрах обработки данных, на линиях связи операторов, в распределительных щитах и системах передачи данных с высокой плотностью портов.

Технические характеристики

• Количество адаптеров: 12 (LC Duplex)
• Тип волокна: OS2 (одномодовое, для дальних расстояний до 10–80 км)
• Полировка ферул: UPC (ультраплоская, снижает потери сигнала)
• Цвет адаптеров: синий (стандарт для одномодового волокна)
• Цвет корпуса планки: черный
• Высота: 1 HU (44,45 мм)
• Подключение: одинаковое с обеих сторон - задняя и фронтальная панели имеют по 12 портов LC Duplex
• Максимальная плотность: до 96 волокон на 1 U при использовании четырёх таких планок в одном шкафу

Совместимость и монтаж

Планка совместима с шкафами DKC серии RNMTP1U4M и другими 19” стойками с соответствующими направляющими. Устанавливается с лицевой стороны шкафа и фиксируется защёлками - не требует инструментов. Конструкция позволяет легко заменять или обслуживать отдельные адаптеры. Для правильной установки убедитесь, что посадочное место в шкафу имеет стандартную ширину 19” и глубину, достаточную для доступа к тыльной стороне планки.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61755-3 и TIA-568-C.3 для оптических интерфейсов. Адаптеры LC Duplex выполнены из прочного термостойкого пластика, устойчивого к механическим нагрузкам и перепадам температур. Все материалы соответствуют RoHS.

Преимущества

• Готовая к применению сборка - не требуется самостоятельная установка адаптеров
• Уменьшает время монтажа за счёт предварительно собранных 12 каналов
• Синий цвет адаптеров обеспечивает визуальное отличие от многомодовых (orange/amber) - исключает ошибки при подключении
• UPC-полировка минимизирует потери сигнала (обычно ≤0,3 dB)
• Позволяет достичь максимальной плотности: 96 волокон в одной высоте 1U

Ограничения применения

• Не предназначен для работы с многомодовым волокном (OM1–OM5) - используйте адаптеры с жёлтым/оранжевым цветом
• Не рассчитана на внешнюю установку - работает только внутри закрытых шкафов с контролируемой средой
• Не поддерживает подключение через SC, ST или MPO - только LC Duplex
• Работает только с коннекторами типа LC Duplex; одиночные LC не совместимы

Примеры использования

• Связь между серверными шкафами в центре обработки данных
• Объединение распределительных пунктов в здании через оптический кабель RNFLL12S**
• Фронтальные панели в коммутационных шкафах для подключения к сетям 10G/40G/100G Ethernet
• Замена старых медных соединений на оптические в системах видеонаблюдения и IP-телефонии

Практические советы

• Перед каждым подключением обязательно очищайте коннекторы и внутренние поверхности адаптеров с помощью специальной чистящей палочки или спиртовой картриджной системы
• Проверяйте качество чистки ферул с помощью микроскопа с 200× увеличением - даже мелкая пыль вызывает значительные потери сигнала
• Не затягивайте коннекторы слишком сильно - это повредит адаптер и может деформировать ферулу
• При использовании нескольких планок в одном шкафу выстраивайте маршруты кабелей так, чтобы они не перегибались и не пережимались
• Храните запасные планки в оригинальной упаковке - избегайте попадания пыли на открытые адаптеры
