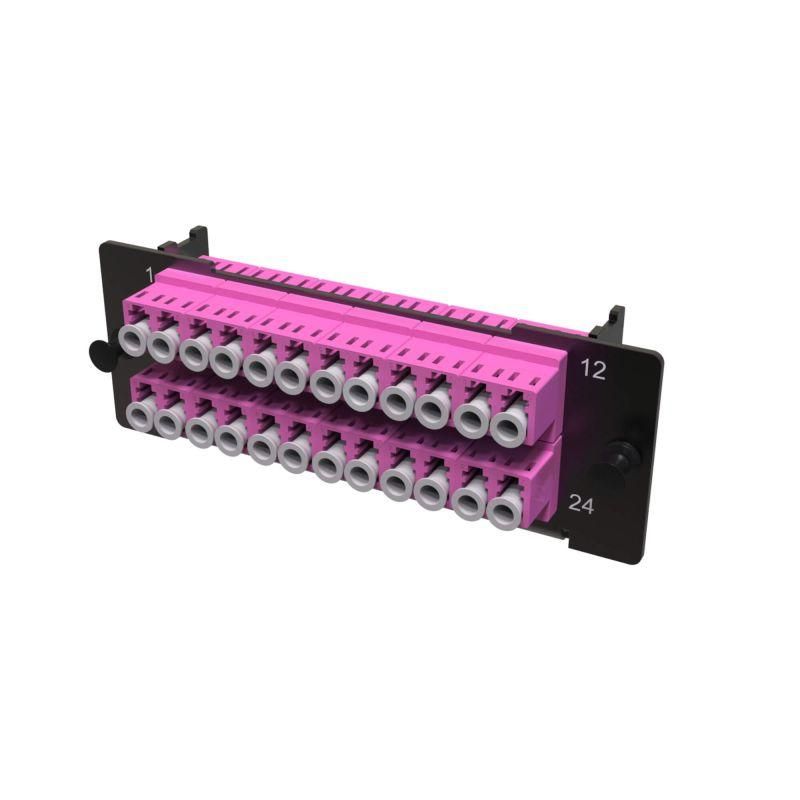

Планка адаптерная с установленными 12xLC Duplex адаптерами (цвет адаптера - пурпурный) OM4 1 HU DKC RNAP12L1U4 ДКС

Адаптерная планка DKC с 12xLC Duplex адаптерами (цвет адаптеров - пурпурный) предназначена для быстрого и компактного соединения оптических кабелей в телекоммуникационных шкафах. Эта модель, выполненная в формате 1 HU, обеспечивает максимальную плотность портов и совместима с системами DKC IT, особенно в сериях RAM telecom.

Назначение и область применения

Адаптерная планка DKC используется для создания магистральных оптических линий между шкафами - например, между коммутационными, серверными или распределительными пунктами. Подходит для подключения готовых кабельных сборок типа RNFLL124**, где требуется одновременное соединение 12 пар волокон. Устройство исключает необходимость термической сварки волокон - все соединения выполняются через стандартизированные LC-Duplex адаптеры. Часто применяется в центрах обработки данных, операторских сетях и объектах с высокими требованиями к плотности кроссирования.

Технические характеристики

• Форм-фактор: 1 HU (высота 44,5 мм)
• Количество портов: 12 (по 12 на переднюю и заднюю панель)
• Тип адаптеров: LC Duplex, OM4 (оптимизированы для многомодового волокна с пропускной способностью до 10/40/100 Гбит/с)
• Цвет адаптеров: пурпурный (стандартизированный цвет для OM4)
• Цвет корпуса: черный
• Материал: прочный пластик, устойчивый к механическим нагрузкам
• Поддерживаемые стандарты: IEC 61754-20, TIA-604-5 (LC)

Совместимость и монтаж

Адаптерная планка DKC устанавливается в шкафы серии RNMTP1U4M. Для фиксации используются стандартные клипсы - установка и демонтаж осуществляются без инструментов. Планка имеет одинаковые разъёмы спереди и сзади - это позволяет использовать её как для прямого прохода, так и для перекрестного соединения. Все 12 адаптеров уже предварительно смонтированы и выровнены, что снижает риск повреждения при самостоятельном монтаже. Обратите внимание: посадочные отверстия рассчитаны под стандартные LC-коннекторы с диаметром ферулы 2,5 мм.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 61754-20 и TIA-604-5 для LC-адаптеров. Цвет пурпурный адаптеров указывает на соответствие классу OM4 - это гарантирует правильную идентификацию волокон при обслуживании. Нет открытых проводящих элементов - устройство безопасно при работе под напряжением в соседних кабельных трассах. Работает в температурном диапазоне от –10C до +60C.

Преимущества

• Высочайшая плотность: 12 портов на 1 HU - экономия места в шкафу
• Готовая к использованию: адаптеры уже установлены, не требуют сборки
• Удобная ориентация: одинаковый тип подключения спереди и сзади - гибкая маршрутизация
• Стандартный цвет пурпурный - легко отличить OM4 от других типов волокон (например, OM3 - зелёный)
• Совместима с существующими решениями DKC - можно дополнять систему другими планками из серии RAM telecom

Ограничения применения

• Не предназначен для одномодовых волокон (SMF) - используйте только с OM4/MMF
• Работает только с LC-Duplex коннекторами; несовместима с SC, ST, MPO
• Не защищена от внешнего воздействия воды или пыли - устанавливается только внутри закрытых шкафов
• Не подлежит ремонту: при выходе из строя одного адаптера заменяется вся планка

Примеры использования

• Связь между серверными стойками в дата-центре через кабель RNFLL124**
• Обмен данными между распределительными щитами в офисном здании
• Кроссирование в оптическом пункте доступа (OPD) с высокой плотностью подключений
• Замена старых модульных плат в шкафах RNMTP1U4M при модернизации сети

Практические советы

• Перед каждым подключением обязательно очищайте коннекторы и внутренние поверхности адаптеров - даже микро-частицы пыли вызывают потери сигнала
• Проверяйте качество чистки с помощью микроскопа с 200× увеличением - это снижает вероятность отказов на 80%
• При прокладке кабеля не перегибайте его радиусом менее 30 мм - это сохраняет целостность волокна OM4
• При групповой установке нескольких планок соблюдайте порядок цветов: пурпурный = OM4, чтобы избежать путаницы при тестировании
• Не затягивайте коннекторы слишком сильно - достаточно легкого щелчка при вставке
