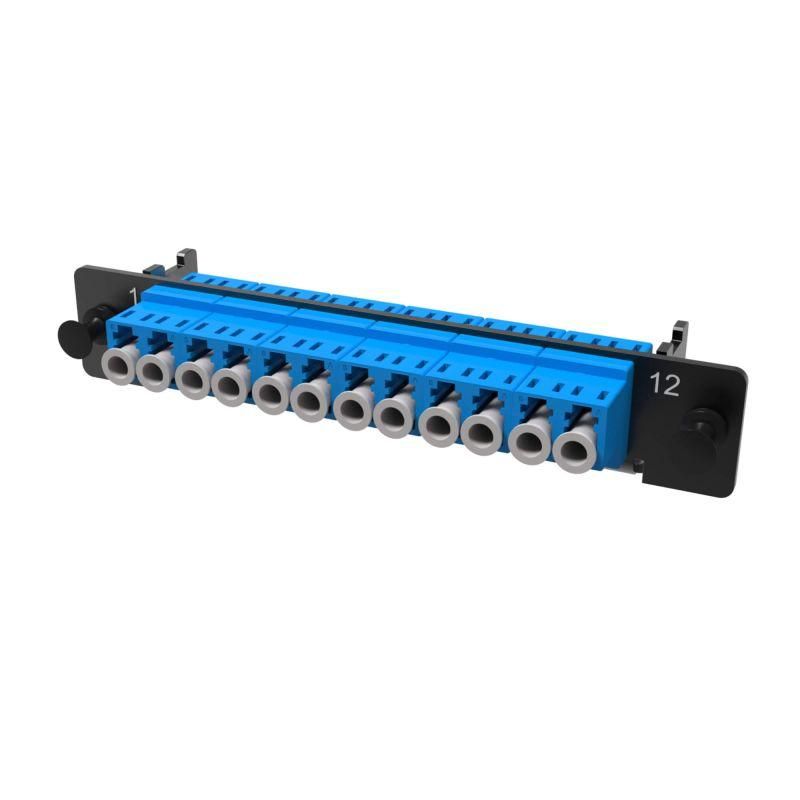

Планка адаптерная с установленными 6xLC Duplex адаптерами (aligned key)(цвет адаптера - синий) OS2 1/2 HU DKC RNAP6LHUS ДКС

Адаптерная планка DKC с артикулом rnap6lhus - компактное решение для быстрого соединения шести пар оптоволоконных кабелей типа LC Duplex OS2 без необходимости сварки. Подходит для установки в телекоммуникационные и серверные шкафы, обеспечивает максимальную плотность коммутаций в ограниченном пространстве.

Назначение и область применения

Адаптерная планка DKC rnap6lhus предназначена для организации магистральных оптических линий между шкафами - например, между распределительными и серверными помещениями. Она позволяет легко переподключать кабельные сборки 6×Duplex LC, не используя термическую сварку. Устройство идеально подходит для центров обработки данных, операторских помещений и сетей связи, где важна скорость монтажа и высокая плотность портов.

Технические характеристики

• Количество портов: 6 × LC Duplex (всего 12 волокон)
• Тип волокна: OS2 (одномодовое, для длинных дистанций до 10–40 км)
• Тип адаптеров: LC Duplex, aligned key (выравненный ключ - предотвращает перекос при подключении)
• Цвет адаптеров: синий (обозначает тип UPC - улучшенная полировка)
• Высота: 1/2 HU (полувысота - занимает половину стандартного слота 19" шкафа)
• Материал корпуса: черный пластик, устойчивый к механическим нагрузкам
• Поддерживаемые коннекторы: LC Duplex с UPC-ферулами

Совместимость и монтаж

Планка совместима с шкафами серии RNMTP1U4M и другими, имеющими стандартные направляющие для 1/2 HU модулей. Устанавливается с лицевой стороны шкафа и фиксируется защелками - без инструментов. Для правильной работы важно соблюдать следующее:

• Не допускать изгиба кабеля радиусом менее 30 мм
• Убедитесь, что посадочные места на задней стенке шкафа соответствуют габаритам планки
• Перед установкой проверьте, чтобы все 6 адаптеров были свободны и не повреждены

Безопасность и стандарты

Изделие соответствует требованиям IEC 61755-3 и TIA-568-C.3 для оптических интерфейсов. Цвет синих адаптеров указывает на применение технологии UPC (Ultra Physical Contact), обеспечивающей низкий уровень потерь сигнала (менее 0,3 дБ). Нет открытых электрических контактов - безопасно при работе вблизи активного оборудования.

Преимущества

• Максимальная плотность: 6 портов на 1/2 HU - экономия места в шкафу
• Готовая к использованию сборка - не требуется самостоятельная установка адаптеров
• Aligned key - исключает случайное переключение ключей при подключении, снижает риск повреждения
• OS2 - поддержка дальних дистанций и высокой пропускной способности
• Синий цвет адаптеров - визуальное отличие от APC (зеленый), упрощает обслуживание

Ограничения применения

• Не предназначен для многомодового волокна (OM1–OM4) - использование с ним вызовет значительные потери сигнала
• Не работает с SC, ST или FC коннекторами - только LC Duplex
• Не рассчитана на внешнюю установку - не имеет защиты IP, применяется только внутри закрытых шкафов
• Не подлежит ремонту - при выходе одного адаптера из строя заменяется вся планка

Примеры использования

• Подключение кабельных сборок RNFLL12S** между шкафами в центре обработки данных
• Распределение сигналов от оптического коммутатора к серверным стойкам
• Объединение нескольких шкафов в единую оптическую сеть без сварочных работ
• Замена старых одиночных адаптеров на компактные модульные решения

Практические советы

• Перед каждым подключением обязательно очищайте коннекторы и адаптеры с помощью специального чистящего инструмента - даже маленькая пылинка может вызвать потерю сигнала
• Проверяйте качество ферул через микроскоп с 200-кратным увеличением - особенно после частых переподключений
• При планировании маршрута кабелей оставляйте запас длины - не натягивайте провода, чтобы не деформировать адаптеры
• При установке нескольких планок в один шкаф - выстраивайте их в порядке логической последовательности (например, по номерам портов), чтобы упростить диагностику
• Храните запасные планки в оригинальной упаковке - они чувствительны к пыли и механическому воздействию
