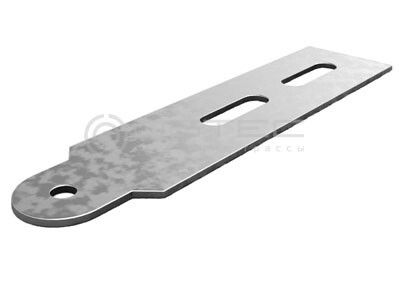

Планка шарнирного соединения универсальная для лотка высотой 50 мм толщ 2,0 Сендзимир цинк 084051 | ПШСМ-50-2,0-СЦ Ostec ПШС-50-2,0-СЦ

Планка шарнирного соединения универсальная М-50-2,0-СЦ от Ostec предназначена для создания вертикальных поворотов в кабельных лотках высотой 50 мм. Этот элемент обеспечивает надёжный переход между горизонтальными участками трассы, сохраняя целостность проводки и удобство монтажа.

Назначение и область применения

Планка шарнирного соединения М-50-2,0-СЦ используется для изменения направления кабельной трассы на 90° по вертикали. Она применяется внутри металлических лотков, когда необходимо перейти с одной горизонтальной секции на другую - например, при проходе через этаж, перегородку или изменении уровня установки оборудования.

Элемент особенно актуален в системах с жесткими требованиями к компактности и герметичности: промышленные автоматизации, распределительные щитовые, серверные комнаты, объекты энергетики и транспорта.

Технические характеристики

• Высота лотка: 50 мм - совместима с лотками стандарта ГОСТ 30777 и аналогичными моделями;
• Толщина материала: 2,0 мм - обеспечивает достаточную жёсткость при минимальном весе;
• Покрытие: цинк по технологии Сендзимира - антикоррозийная защита, устойчивость к агрессивным средам;
• Фиксация: винты М6×12 и гайки М6 с буртиком - обеспечивают прочное и надёжное крепление без люфтов;
• Количество на один узел: 4 планки - требуется для формирования полноценного шарнирного соединения.

Совместимость и монтаж

Планка М-50-2,0-СЦ устанавливается исключительно внутрь лотка. Каждый угол поворота собирается из четырёх таких элементов - два на каждую сторону соединения. Установка выполняется с помощью болтовых соединений: винты вставляются в предварительно подготовленные отверстия, фиксируются гайками с буртиком, которые не требуют дополнительных шайб.

Работает только с лотками толщиной стенки 2,0 мм и высотой 50 мм. Несовместима с лотками меньшей высоты или большей толщины - возможна деформация или невозможность сборки.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, применяемым в промышленных кабельных системах. Цинкование по методу Сендзимира гарантирует долговечность даже в условиях повышенной влажности и температурных колебаний. Прямые сертификаты не указаны - соответствие проверяется по материалам и технологиям производства Ostec.

Преимущества

• Универсальное решение для вертикальных поворотов - не требует замены лотка или сложной резки;
• Легко монтируется без сварки - снижает время установки и риск повреждения кабелей;
• Цинковое покрытие Сендзимира - защищает от ржавчины, продлевает срок службы до 15+ лет в закрытых помещениях;
• Стандартные крепёжные элементы (М6) - совместимы с любым существующим крепежом в лотковых системах.

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты, не рассчитана на воздействие осадков;
• Не работает с лотками другой высоты (например, 100 мм или 25 мм);
• Требует точного соблюдения количества элементов - использование менее 4 планок на узел приведёт к неустойчивому соединению;
• Не рекомендуется для частых перемещений после монтажа - шарнир не предназначен для динамических нагрузок.

Примеры использования

• Переход кабельного лотка с потолка на стену в цехе с конвейерной линией;
• Подключение распределительного щита, установленного ниже основного лотка;
• Обход инженерных коммуникаций (трубопроводов, воздуховодов) в серверной;
• Сборка многоуровневых трасс в зонах с ограниченным пространством.

Практические советы

• Перед монтажом проверьте внутреннюю высоту лотка - она должна точно составлять 50 мм, иначе планка будет слишком свободной или плотной;
• Используйте только гайки с буртиком - они предотвращают самопроизвольное ослабление креплений;
• Запасайтесь минимум двумя комплектами (по 4 планки) на каждый поворот - в случае брака или потери детали можно быстро заменить;
• При работе в пыльных средах регулярно проверяйте состояние крепёжа - цинк устойчив, но грязь может затруднить последующий демонтаж.
