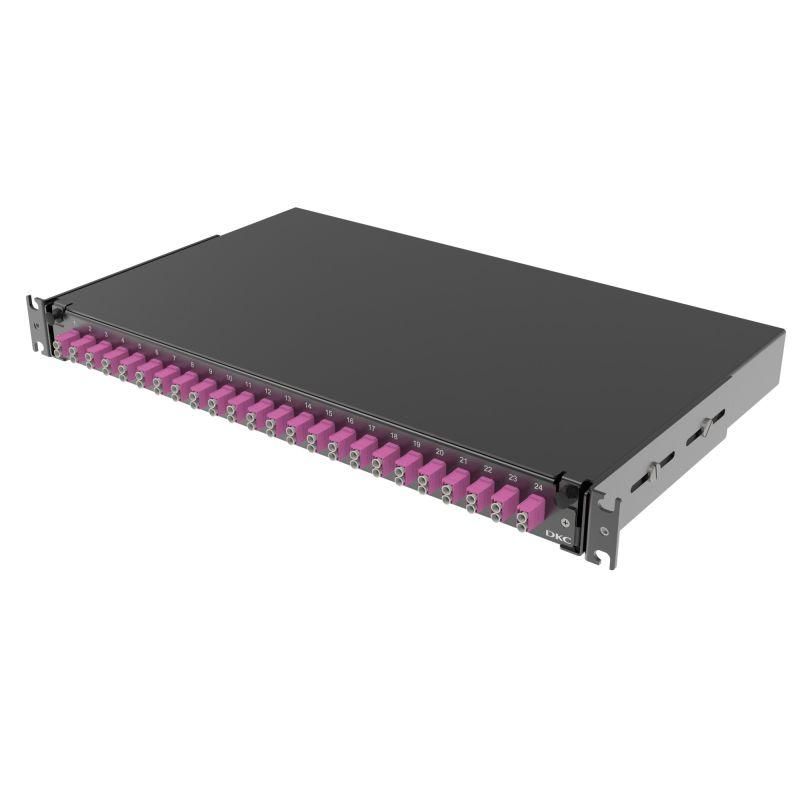

Полка оптическая выдвижная 1U с адатерами 24 х duplex LC ОМ4 в комплекте лицевой панелью пигтейлами сплайс-кассет(ой/ами) и гильзами КДЗС DKC RNFP54DLCU24 ДКС

Полка оптическая выдвижная 1U с адаптерами 24 x duplex LC OM4 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС от DKC IT - это готовое решение для организации и защиты точек сплайсинга в оптоволоконных сетях. Устройство предназначено для установки в стандартные 19” стоевые шкафы и обеспечивает удобный доступ к соединениям при обслуживании и диагностике.

Назначение и область применения

Полка оптическая выдвижная 1U с адаптерами 24 x duplex LC OM4 используется для централизованного управления оптическими соединениями в распределительных пунктах, серверных помещениях и телекоммуникационных шкафах. Подходит для создания точек ответвления, мультиплексирования и оконечных соединений в FTTH, корпоративных и операторских сетях. Особенно эффективна там, где требуется частый доступ к волокнам - например, при ремонте, тестировании или перенастройке каналов.

Технические характеристики

• Высота: 1U (44,45 мм)
• Ширина: стандартная 19” (482,6 мм)
• Количество адаптеров: 24 × duplex LC
• Тип волокна: OM4 (для многомодового оптоволокна, поддержка скоростей до 100 Гбит/с)
• Комплектация: лицевая панель, 24 пигтейла LC, одна сплайс-кассета, гильзы КДЗС
• Число входов кабеля: 4
• Материал корпуса: металл, покрытие порошковой краской
• Механизм выдвижения: направляющие с фиксацией в двух положениях

Совместимость и монтаж

Полка оптическая выдвижная 1U с адаптерами 24 x duplex LC OM4 совместима со всеми стандартными 19” стоевыми шкафами. Монтаж осуществляется через регулируемые угловые кронштейны - они позволяют задать необходимую глубину установки внутри шкафа. Для подключения кабелей используются четыре ввода на тыльной стороне устройства. После протяжки кабеля волокна зачищаются, свариваются и укладываются в сплайс-кассету с фиксацией в гильзах КДЗС. Адаптеры LC уже установлены на передней панели - достаточно подключить пигтейлы к соответствующим портам.

Преимущества

• Выдвижная конструкция позволяет работать с оптическими соединениями без демонтажа оборудования из шкафа
• Интегрированная сплайс-кассета снижает риск повреждения волокон при сборке
• Готовый комплект (панель + адаптеры + пигтейлы + гильзы) исключает необходимость докупать детали
• OM4-совместимые адаптеры обеспечивают высокую пропускную способность и минимальные потери сигнала
• Стандартная 19” форма гарантирует совместимость с большинством существующих решений

Ограничения применения

• Не предназначен для установки вне помещений - отсутствует защита от влаги и пыли
• Подходит только для многомодового оптоволокна типа OM4; не работает с однорежимным волокном SMF
• Максимальное количество волокон в одной кассете - 12–24, что ограничивает масштабируемость для крупных разветвлённых сетей
• Не имеет встроенной системы управления питанием или мониторинга состояния связи

Примеры использования

• Центральный офис провайдера - организация выходов на абонентские линии
• Технологический шкаф в здании - точки подключения кабелей между этажами
• Цифровая платформа предприятия - соединение серверов и хранилищ данных через оптические каналы
• Ремонтные бригады - мобильная рабочая станция для быстрого восстановления связи после аварий

Практические советы

• Перед установкой проверьте внутреннюю глубину шкафа - выдвижная полка требует минимум 400 мм свободного пространства для полного открывания
• Укладывайте пигтейлы аккуратно, соблюдая радиус изгиба не менее 30 мм - это предотвращает микротрещины в волокне
• Обязательно маркируйте каждый пигтейл и соответствующий адаптер - это ускоряет диагностику и замену
• При использовании в условиях повышенной запыленности рекомендуются дополнительные крышки или закрытые шкафы - сама полка не герметична
• Для массовой установки используйте одинаковые типы пигтейлов и гильз - это снижает вероятность ошибок при обслуживании
