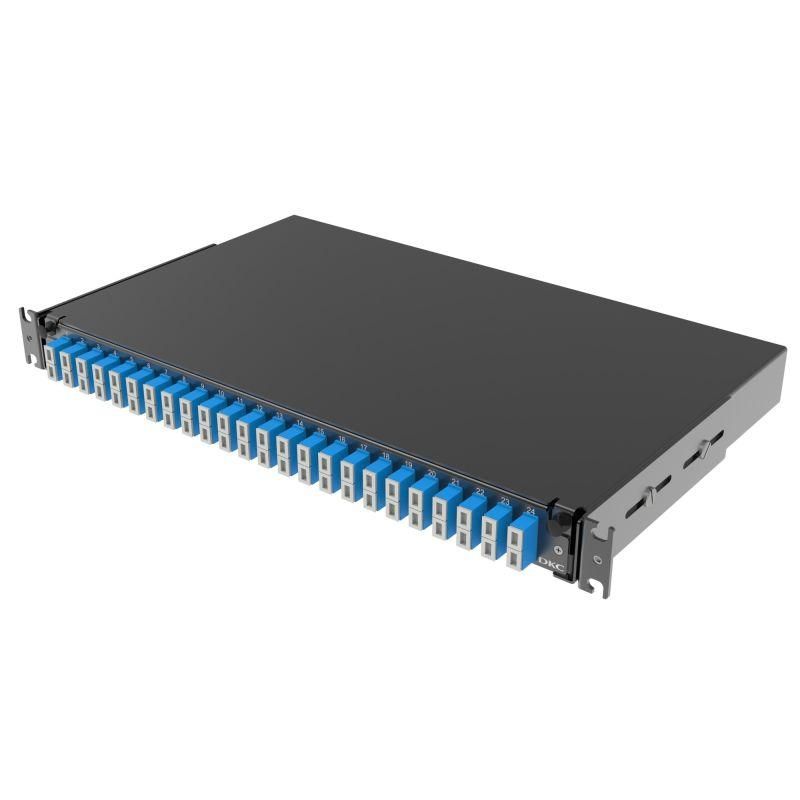

Полка оптическая выдвижная 1U с адатерами 24 х duplex SC OS2 в комплекте лицевой панелью пигтейлами сплайс-кассет(ой/ами) и гильзами КДЗС DKC RNFP9DSCU24 ДКС

Полка оптическая выдвижная 1U с адаптерами 24 x duplex SC OS2 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС от DKC IT - это готовое решение для организации распределения и сварки оптоволоконных линий в 19” шкафах. Артикул rnfp9dscu24 обеспечивает быстрый доступ к точкам соединений благодаря выдвижному механизму и уже собранную комплектацию.

Назначение и область применения

Полка оптическая выдвижная 1U с адаптерами 24 x duplex SC OS2 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС предназначена для установки в телекоммуникационных и сетевых шкафах. Она используется для организации перехода между внешним оптоволоконным кабелем и внутренней сетью через точки спlicing и фиксированные адаптеры. Подходит для центров распределения сигнала (FDT), офисных сетей, базовых станций и других мест, где требуется надежный и удобный доступ к оптическим соединениям.

Технические характеристики

• Высота: 1U (44,5 мм) - совместима со стандартными 19” шкафами
• Количество адаптеров: 24 × duplex SC
• Тип адаптеров: SC, поддерживающие стандарт OS2 (для одножильного волокна, дальние расстояния)
• Комплектация: лицевая панель, 24 пигтейла, одна сплайс-кассета, гильзы КДЗС
• Материал корпуса: металл, покрытие порошковой краской
• Количество входов кабеля: 4
• Регулируемая глубина посадки: за счет крепежных уголков

Совместимость и монтаж

Полка оптическая выдвижная 1U с адаптерами 24 x duplex SC OS2 в комплекте с лицевой панелью, пигтейлами, сплайс-кассетой и гильзами КДЗС устанавливается в любой 19” стоевой раме с шагом крепления 48,3 мм. Для монтажа используются прилагаемые угловые кронштейны - они позволяют задать нужную глубину посадки внутри шкафа. После закрепления полки необходимо:

• Подвести внешний оптический кабель через один из четырёх вводов
• Зафиксировать кабель зажимами
• Произвести сварку жил в сплайс-кассете с использованием гильз КДЗС
• Уложить и зафиксировать сваренные участки в кассете
• Подключить пигтейлы к соответствующим адаптерам SC
• Закрыть лицевую панель

Выдвижной механизм позволяет работать с кабелями и адаптерами без необходимости доставать всю полку из шкафа - достаточно выдвинуть её на 50–70% для комфортного обслуживания.

Преимущества

• Готовая сборка: все элементы (адаптеры, пигтейлы, кассета, гильзы) уже установлены - снижает время монтажа
• Стандартная высота 1U - экономит место в шкафу
• Выдвижная конструкция повышает безопасность и скорость обслуживания
• Чёткая организация: каждое волокно имеет своё место, минимизируется переплетение
• Интегрированные 4 ввода кабеля - исключают необходимость дополнительных проходных устройств

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита от влаги и пыли
• Адаптеры SC OS2 рассчитаны только на одножильное волокно; многожильные кабели требуют другого типа оборудования
• Не поддерживает термическую герметизацию - нельзя использовать в условиях повышенной влажности без дополнительной защиты
• Максимальное количество волокон - 24 пары; при большем количестве потребуется несколько таких полок

Примеры использования

• Центральная точка распределения в офисном здании - выход из магистрального кабеля на этажные сети
• Базовая станция мобильной связи - соединение трассы с оборудованием BTS
• Цифровая АТС - интерконнект между серверными шкафами
• Кабельное TV - распределение сигнала от головной станции к абонентским пунктам

Практические советы

• Перед монтажом проверьте длину пигтейлов - они должны достигать до задних адаптеров без натяжения
• При сварке используйте только рекомендованные гильзы КДЗС - другие типы могут не обеспечить прочность соединения
• Обязательно пометьте каждый пигтейл этикеткой - это ускоряет диагностику и ремонт
• Не допускайте перегибов кабеля радиусом менее 30 мм - это вызывает потери сигнала
• При установке в шкаф с ограниченным пространством - выбирайте минимальную глубину посадки, чтобы не мешать соседним модулям
