Поворот лестничный LESTA 45град 100х200мм R300 | CPG04-4-45-100-200 IEK

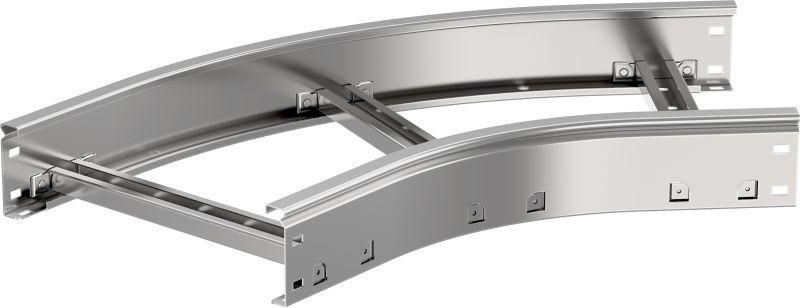

Поворот лестничный 45 град. 100х200мм R300 от IEK (ИЭК) - элемент кабельной трассы серии LESTA, предназначенный для изменения направления кабелей на 45 градусов в горизонтальной плоскости с минимальным радиусом изгиба 300 мм. Устройство обеспечивает безопасную и компактную прокладку проводов в углах лестничных клеток, шахтах и других ограниченных пространствах.

Назначение и область применения

Поворот лестничный 45 град. 100х200мм R300 используется для организации поворотов кабельных трасс в горизонтальной плоскости. Подходит для прокладки силовых, слаботочных и коммуникационных кабелей в местах, где требуется изменить направление трассы под углом 45° без создания острых перегибов. Применяется в жилых, общественных и промышленных зданиях - особенно там, где важна компактность и соблюдение норм радиуса изгиба кабеля.

Технические характеристики

• Угол поворота: 45 градусов
• Размеры: высота 100 мм, ширина 200 мм
• Внутренний радиус поворота: 300 мм
• Материал: сталь холоднокатаная рулонная, оцинкованная по методу Сендзимира (соответствует ГОСТ 14918-2020)
• Покрытие: светло-серое цинковое, равномерное, антикоррозийное
• Исполнение: с интегрированным соединителем - позволяет легко фиксировать элемент к другим участкам трассы без дополнительных крепежей
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня в течение времени, соответствующего требованиям к кабельным системам
• Срок службы: до 20 лет при условии соблюдения условий эксплуатации
• Перфорированная боковая стенка: есть - обеспечивает естественную вентиляцию и упрощает прокладку кабелей через боковые отверстия
• Широкодиапазонное исполнение: да - совместим с кабелями различного диаметра и типа

Совместимость и монтаж

Поворот лестничный 45 град. 100х200мм R300 совместим с другими элементами серии LESTA: прямыми участками, углами 90°, переходниками и крышками. Интегрированный соединитель позволяет защелкивать элемент с соседними деталями без болтов - достаточно совместить замки и плотно прижать. Монтаж выполняется на кронштейны, анкерные крепления или непосредственно к поверхности с помощью саморезов или дюбелей. Для надежной фиксации рекомендуется использовать крепеж с шагом не более 600 мм. Перед установкой проверьте соответствие внутреннего радиуса 300 мм минимальному допустимому радиусу изгиба используемых кабелей.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали по ГОСТ 14918-2020, что гарантирует долговечность и устойчивость к коррозии. Огнестойкость соответствует требованиям к кабельным системам в помещениях с повышенными требованиями к пожарной безопасности. Соответствует нормам ЕН 61537 и ГОСТ Р 50571.5.52 для кабельных лотков. Цинковое покрытие не содержит свинца и хрома(VI), безопасно для окружающей среды.

Преимущества

• Интегрированный соединитель исключает необходимость в дополнительных крепежах и снижает время монтажа
• Оцинкование по методу Сендзимира обеспечивает лучшую адгезию и долговечность по сравнению с обычным горячим цинкованием
• Перфорация на боковой стенке упрощает доступ к кабелям и позволяет выполнять ответвления без демонтажа
• Широкодиапазонное исполнение позволяет использовать один тип поворота для различных типов кабелей - от тонких сигнальных до мощных силовых
• Огнестойкость и срок службы 20 лет делают изделие экономически выгодным решением для капитальных объектов

Ограничения применения

Не предназначен для вертикальных поворотов - применяется только в горизонтальной плоскости. Не следует использовать в условиях постоянного контакта с агрессивными химическими веществами (например, кислотами, щелочами). Минимальный радиус изгиба кабеля внутри поворота должен быть не менее 300 мм; применение кабелей с меньшим допустимым радиусом изгиба недопустимо. Не рекомендуется использовать в качестве основного несущего элемента при нагрузках выше указанных в технических документах IEK.

Примеры использования

• Прокладка кабелей в лестничных клетках многоквартирных домов - поворот между этажами
• Обход колонн и выступающих конструкций в офисных и промышленных зданиях
• Формирование маршрута кабельной трассы в шахтах лифтов и технических коробах
• Подключение распределительных щитов в углах помещений с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы внешние диаметры всех укладываемых кабелей не превышали свободное пространство внутри поворота - максимальная заполненность должна составлять не более 40%
• При использовании в сырых помещениях (подвалы, парковки) дополнительно контролируйте герметичность соединений с другими элементами трассы
• Для удобства обслуживания оставляйте доступ к перфорированным сторонам - можно использовать их как точки вывода кабелей к оборудованию
• Артикул cpg04-4-45-100-200 совпадает с каталогом IEK (ИЭК); заказывайте в комплекте с прямыми участками и крышками того же серийного ряда LESTA для гарантированной совместимости
