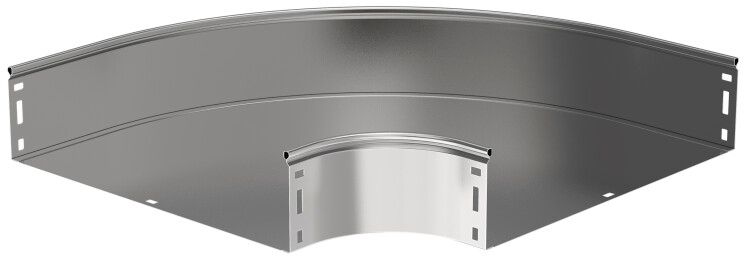

Поворот плавн. 90град тип Г01 ESCA 50х500мм | CPG01-0-90-050-500 IEK

Поворот плавный 90 градусов тип Г01 ESCA 50×500 мм от IEK обеспечивает плавный переход кабельной трассы под углом 90°, сохраняя целостность проводов и кабелей. Этот элемент серийного решения ESCA подходит для монтажа в промышленных системах с высокой плотностью кабелей.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA 50×500 мм используется для изменения направления кабельной трассы в горизонтальной плоскости без острых изгибов. Применяется там, где требуется равномерное распределение нагрузки на кабели - например, в кабельных каналах на заводах, в распределительных щитах, на транспортерных линиях и в технологических корпусах.

Технические характеристики

• Угол поворота: 90 градусов
• Высота кабельного лотка: 50 мм
• Ширина кабельного лотка: 500 мм
• Материал: сталь оцинкованная
• Покрытие: оцинковано по методу Сендзимира (слой цинка ≥10 мкм)
• Толщина стенки: 0,8 мм
• Внутренний радиус изгиба: 100 мм
• Степень защиты: IP00 (без защиты от воды и пыли)
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 (для умеренного и холодного климата, включая помещения с повышенной влажностью)
• Диапазон рабочих температур: от –50 C до +40 C
• Срок службы: 20 лет
• Цвет: серый
• Нормативный документ: ГОСТ Р 52868-2007
• Исполнение: с соединительным разъёмом в комплекте

Совместимость и монтаж

Поворот совместим с другими элементами серии ESCA того же размера (50×500 мм). Соединительный разъём в комплекте позволяет легко фиксировать элемент между прямыми участками лотка без дополнительных креплений. Монтаж выполняется болтовым соединением - необходимо использовать соответствующие болты и гайки, подходящие по диаметру отверстий. Для герметизации стыков рекомендуется применять внешние крышки и уплотнители, так как сам поворот не имеет степени защиты выше IP00.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007 - норматива для металлических кабельных лотков. Произведено из оцинкованной стали, что исключает быструю коррозию в условиях средней влажности. Однако, поскольку степень защиты IP00 не предполагает никакой защиты от внешних воздействий, использование вне закрытых помещений требует обязательного применения верхнего покрытия (крышки) и других средств защиты.

Преимущества

• Плавный внутренний радиус 100 мм снижает механическое напряжение на жилы кабеля при прокладке и обслуживании
• Оцинкование по методу Сендзимира гарантирует долговечную антикоррозийную защиту даже при частом контакте с химически активными средами
• Встроенный соединительный разъём ускоряет сборку и минимизирует зазоры между секциями
• Поддержка широкого температурного диапазона (-50…+40 C) делает изделие пригодным для установки в необогреваемых помещениях и на открытых площадках внутри зданий

Ограничения применения

• Не предназначена для работы во влажных и запылённых средах без дополнительной защиты (крышкой или кожухом)
• Не применяется в качестве самостоятельного элемента - всегда нужен прямой лоток перед и после него
• Не рассчитана на перегрузку по весу сверх допустимой для лотка 50×500 мм; масса кабелей должна соответствовать расчетной нагрузке согласно ГОСТ
• Не подходит для наружной установки без надлежащего ограждения и крыш

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Обводка оборудования в автоматизированных линиях
• Смена направления шины управления в распределительной камере
• Прокладка силовых кабелей в подземных кабельных каналах с ограниченным пространством

Практические советы

• При проектировании учтите минимальный радиус изгиба 100 мм - он определяет, какие кабели можно прокладывать (например, многожильные с большими наружными диаметрами могут не поместиться)
• Закупайте крышки отдельно - они не входят в комплект, но необходимы для соблюдения правил безопасности и защиты от пыли
• Проверьте соответствие толщины стенки (0,8 мм) другим элементам системы - несоответствие может вызвать проблемы при стыковке
• Для условий с высокой влажностью или риском брызг используйте дополнительно термосварные уплотнители на стыках
• ARTEK-серии IEK (ESCA) имеют стандартизованные размеры - все детали этой модели взаимозаменяемы с аналогичными от IEK
