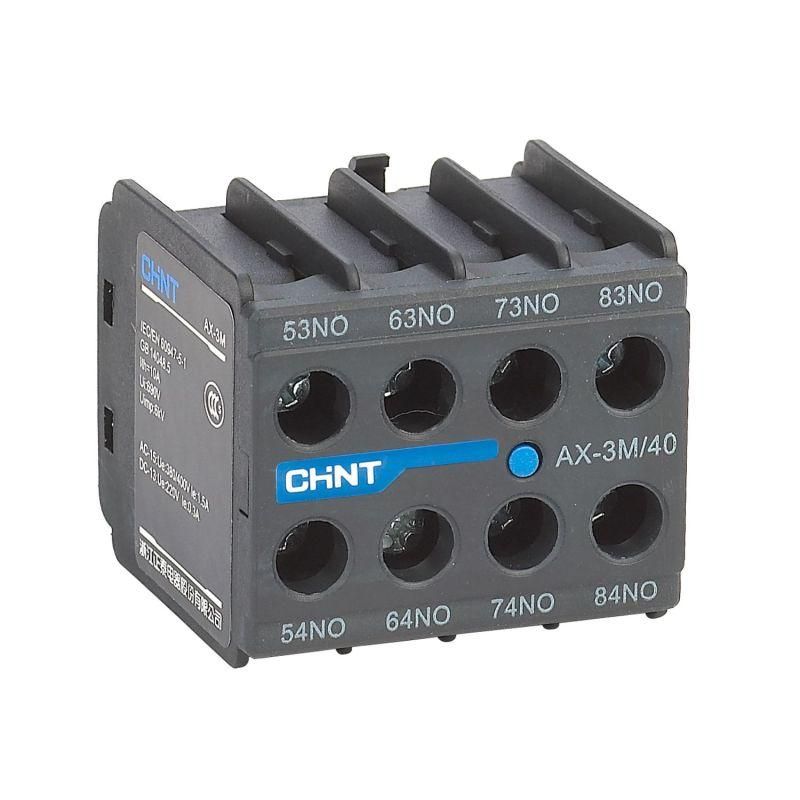

Приставка доп. контакты AX-3M/11 к контактору NXC-06M~12M CHINT 925190

Приставка дополнительных контактов AX-3M/11 к контактору NXC-06M~12M - это модуль для расширения функционала контакторов серии NXC-M, позволяющий управлять дополнительными цепями управления или сигнализации. Бренд CHINT предлагает этот компонент как надёжное решение для автоматизации, совместимое с контактными группами NXC-06M до NXC-12M.

Назначение и область применения

Приставка AX-3M/11 используется для добавления одного нормально замкнутого и одного нормально разомкнутого контакта к основному контактору. Она не управляет силовой нагрузкой, а служит для передачи сигналов в цепи управления - например, для индикации состояния, блокировки других устройств или формирования обратной связи в системе автоматики.

Подходит для применений на станках, конвейерах, системах вентиляции, насосных станциях и другом оборудовании, где требуется контроль работы контактора через вспомогательные цепи.

Технические характеристики

• Номинальный рабочий ток: 1,5 А при переменном токе AC-15, 230 В - предназначена для слаботочных цепей управления, не для питания двигателей или нагревателей;
• Количество контактов: один НО (нормально разомкнутый) и один НЗ (нормально замкнутый);
• Тип подключения: винтовые зажимы - удобны для многократного подключения и отключения проводов;
• Исполнение: монтаж сверху - устанавливается прямо на верхнюю часть контактора NXC-M;
• Способ монтажа: фронтальная установка - доступ к клеммам сохранён даже после монтажа.

Совместимость и монтаж

Приставка AX-3M/11 совместима исключительно с контактными модулями серий NXC-06M, NXC-08M, NXC-10M и NXC-12M. Установка происходит путём защёлкивания на верхнюю часть корпуса контактора - никаких болтов или инструментов не требует. После установки механическая связь между контактором и приставкой обеспечивает одновременное переключение всех контактов.

Не используйте приставку с другими сериями контакторов - даже близкими по внешнему виду - из-за различий в механизме зацепления и положении контактов.

Безопасность и стандарты

Произведено в соответствии с требованиями МЭК 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицирована для использования в промышленных условиях. Рабочее напряжение не превышает 230 В переменного тока - не применяйте в высоковольтных сетях.

Преимущества

• Увеличивает гибкость системы управления без замены всего контактора;
• Минимальная глубина установки - не выступает за контур корпуса контактора;
• Легко демонтируется и заменяется при необходимости;
• Винтовой тип подключения позволяет использовать провода сечением до 2,5 мм2 без дополнительных наконечников.

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 1,5 А; при превышении возможен оплавление контактов;
• Работает только с контактными модулями NXC-M указанной серии - несовместим с NXC-S, NXC-L или аналогами других брендов;
• Не имеет защиты от пыли и влаги (IP-код не указан) - устанавливайте в закрытых щитах или помещениях с контролируемой средой;
• Не рассчитана на частую коммутацию более 1000 раз в час - длительная работа в режиме импульсного управления снижает срок службы.

Примеры использования

• Сигнализация включения двигателя: НО-контакт подключён к индикаторной лампе, НЗ - к кнопке “Стоп” в цепи управления;
• Блокировка второго контактора: НЗ-контакт размыкает цепь другого устройства, пока первый контактор активен;
• Передача сигнала в ПЛК: оба контакта используются для считывания состояния (“вкл/выкл”) в систему автоматического управления.

Практические советы

• Перед установкой проверьте, что контактор полностью отключен и обесточен - даже малые токи могут повредить чувствительную аппаратуру;
• При подключении проводов затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластиковую колодку;
• Если нужен ещё один контакт - можно установить две приставки AX-3M/11 на один контактор, если есть место;
• Артикул 925190 от CHINT - единственный номер для заказа этой модели; другие обозначения могут быть несовместимы.
