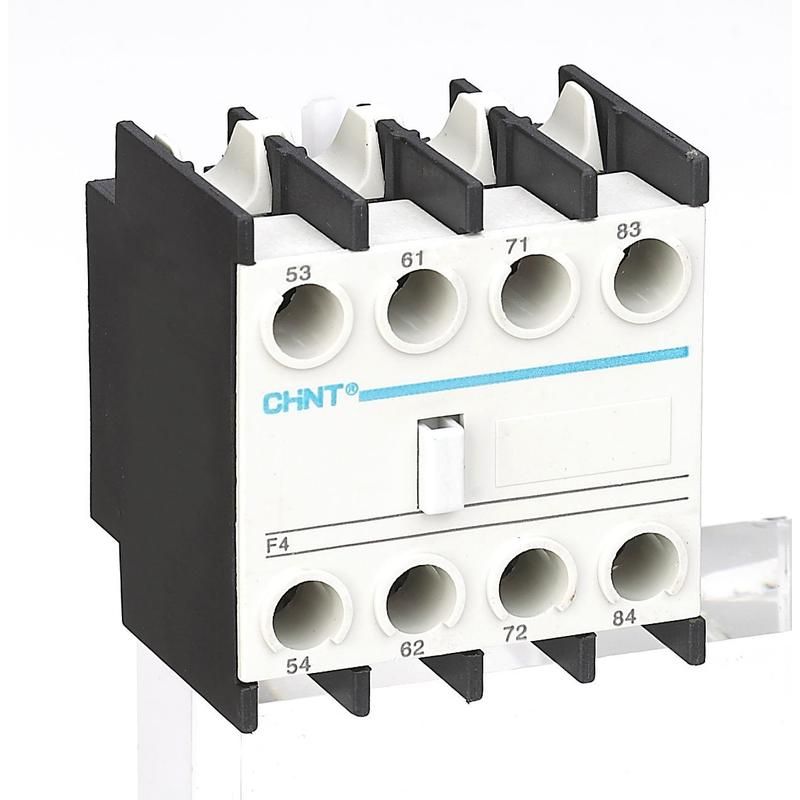

Приставка дополнительных контактов F4-13 3НЗ 1НО для NC1, NC2 CHINT 257023

Приставка дополнительные контакты F4-13 к контактору NC1 и NC2 (R) от бренда CHINT расширяет функциональность контактного устройства за счёт добавления трёх нормально замкнутых и одного нормально открытого контакта. Артикул 257023 предназначен для модульной сборки в цепях управления автоматикой на базе серий NC1 и NC2.

Назначение и область применения

Приставка F4-13 используется для увеличения числа вспомогательных контактов у контакторов NC1 и NC2, когда штатных контактов недостаточно для реализации сложной логики управления. Применяется в системах автоматизации: управление насосами, вентиляцией, конвейерами, станками, где требуется сигнализация состояния, блокировки или параллельное включение нескольких цепей.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 3
• Количество нормально открытых (НО) контактов: 1
• Общее количество переключающих контактов: 4
• Способ монтажа: фронтальная установка - крепится напрямую к передней поверхности контактора
• Тип подключения: винтовые зажимы - надёжный и проверенный способ для проводов до 2,5 мм2
• Переключающие контакты: отсутствуют - приставка работает только как вспомогательная, не коммутирует силовые токи

Совместимость и монтаж

Приставка F4-13 совместима исключительно с контактными устройствами серии NC1 и NC2 от CHINT. Устанавливается без инструментов: выравниваете её по направляющим на лицевой стороне контактора и плотно нажимаете до щелчка. Подключение осуществляется через винтовые клеммы - предварительно зачищенные жилы вставляются в гнёзда и затягиваются отверткой. Максимальное сечение провода - 2,5 мм2. Не допускается использование с другими сериями контакторов даже от того же бренда.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60947-4-1 для вспомогательных контактов. Электрическая изоляция обеспечена конструкцией корпуса, материал которого устойчив к возгоранию. Контакты рассчитаны на работу в цепях управления малой мощностью - не предназначены для коммутации нагрузок выше 5 A / 250 V AC.

Преимущества

• Увеличивает число доступных контактов без замены основного контактора
• Монтируется за считанные секунды - не требует демонтажа контактора
• Жестко связан с рабочим механизмом контактора - все контакты срабатывают одновременно с главным
• Винтовое подключение позволяет использовать многожильные и одножильные провода без переходников

Ограничения применения

• Не для коммутации силовой нагрузки - только сигналы управления
• Работает только с контактами NC1 и NC2; несовместима с NC3, LC1, других брендов
• Не имеет защиты IP - применяется только внутри закрытых щитов
• Не рекомендовано применение в средах с высокой вибрацией без дополнительной фиксации

Примеры использования

• Подключение кнопки “Стоп” в цепи управления: один НО контакт даёт сигнал остановки, три НЗ - контролируют состояние запуска
• Логика взаимоблокировки двух двигателей: выход одного контактора использует НЗ-контакт этой приставки для отключения другого
• Сигнализация работы оборудования: НО-контакт включает индикаторную лампу при активном состоянии контактора

Практические советы

• Перед установкой убедитесь, что контактор полностью отключен и обесточен
• Проверьте посадочные места на контакторе - они должны быть чистыми и свободными от повреждений
• При использовании многожильных проводов обязательно используйте наконечники - так снижаются риски плохого контакта
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму
• Артикул 257023 лучше заказывать сразу комплектом с выбранным контактором - гарантируете точную совместимость
