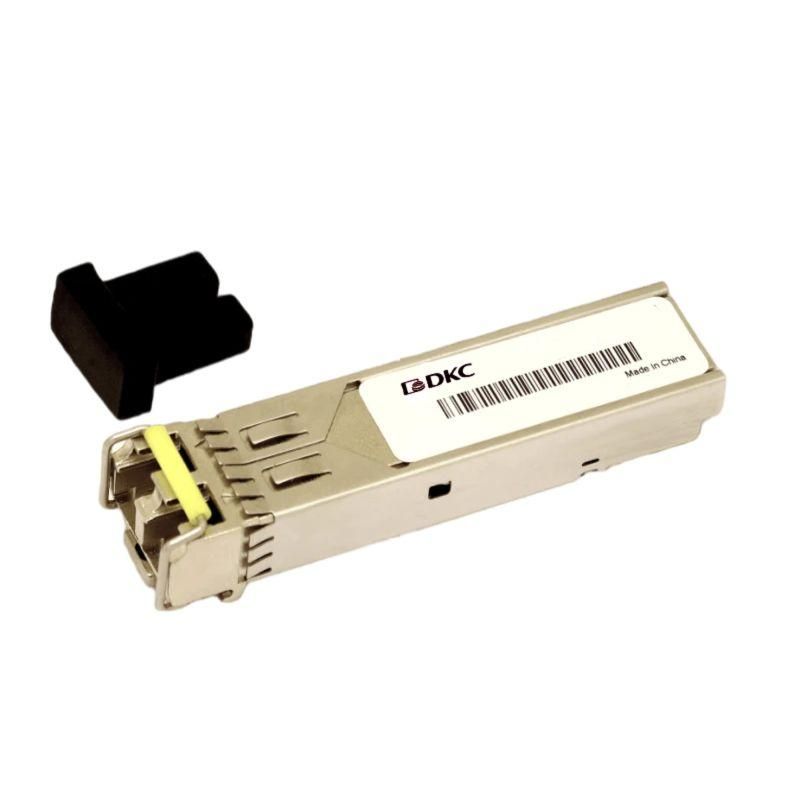

Промышленный гигабитный SFP трансивер, 1000Base-X, multi-mode, 850нм, 550м, Разъем LC, DDM, -40...+85⁰C, 3.3 В DC | N2010-IGMSX850-055 DKC ДКС

Трансивер промышленный гигабитный SFP 1000Base-X multi-mode 850 нм 550 м разъем LC DDP температурный диапазон -40…+85 C напряжение 3,3 В DC (артикул n2010-igmsx850-055, бренд DKC) предназначен для надёжной передачи данных в жестких условиях промышленной автоматизации - на станках, конвейерах, системах управления и других объектах с высокими требованиями к устойчивости.

Назначение и область применения

Этот трансивер используется для создания оптоволоконного соединения между сетевыми устройствами - коммутаторами, маршрутизаторами, контроллерами PLC. Он применяется там, где требуется высокая помехоустойчивость, длинная дистанция связи и работа в экстремальных температурах. Подходит для промышленных сетей Ethernet 1000BASE-X, включая системы автоматизации, энергетики, транспорта и производства.

Технические характеристики

• Скорость передачи: 1,25 Гбит/с (1000Base-X); также совместим с 155 Мбит/с (для обратной совместимости)
• Длина волны: 850 нм - оптимальна для работы с многомодовым оптоволокном
• Максимальная дальность: до 550 метров по многомодовому волокну (OM1/OM2)
• Разъём: дуплексный LC - компактный, стандартизованный интерфейс для быстрого подключения
• Поддержка DDM: цифровая диагностика мониторинга - мощность передачи, приём, температура, напряжение питания
• Питание: 3,3 В постоянного тока - совместимо с большинством промышленных платформ
• Температурный диапазон: -40 C … +85 C - работает в суровых условиях, включая холодные склады и нагретые цеха
• Уровни сигналов: PECL / LVPECL - стандартные для промышленных решений; детектирование сигнала по TTL

Совместимость и монтаж

Трансивер n2010-igmsx850-055 соответствует форм-фактору SFP и вставляется в слоты совместимых устройств: промышленных коммутаторов DKC, а также других брендов, поддерживающих SFP-слоты с питанием 3,3 В и протоколом 1000Base-X. Установка происходит без отключения питания - поддерживается горячая замена. Для подключения используйте многомодовое оптоволокно с разъёмами LC. Обязательно проверьте соответствие типа волокна (OM1/OM2) и радиус изгиба кабеля - нарушение может снижать дальность связи.

Безопасность и стандарты

Произведён в соответствии с промышленными стандартами EMC и термостойкости. Соответствует требованиям IEC 61000-6-2 (электромагнитная совместимость для промышленной среды). Нет сертификата IP - корпус защищён конструкцией устройства, в котором он установлен. Не предназначен для открытого монтажа вне корпуса.

Преимущества

• Широкий температурный диапазон позволяет использовать в помещениях без кондиционирования
• Функция DDM даёт возможность удалённо отслеживать состояние канала - снижает время простоя
• Горячая замена - обслуживание сети возможно без остановки оборудования
• Стандартный форм-фактор SFP - легко заменить на аналогичный модуль другого производителя при необходимости

Ограничения применения

• Не работает с одномодовым волокном - требует именно многомодовое (MMF) с диаметром ядра 50 или 62,5 мкм
• Максимальная длина - 550 м; при использовании старого или повреждённого кабеля реальная дальность может быть меньше
• Не поддерживает скорость выше 1,25 Гбит/с - не годится для 10Gbps сетей
• Требует внешнего устройства с SFP-слотом - сам по себе не является активным оборудованием

Примеры использования

• Связь между промышленным коммутатором и ПЛК на конвейере через оптоволокно длиной 400 м
• Интеграция видеокамеры с IP-адресом в систему контроля доступа на территории завода
• Обмен данными между центральным сервером и распределёнными пунктами управления в холодильном комплексе

Практические советы

• Перед установкой проверьте тип оптоволокна - используйте только многомодовое (OM1/OM2), иначе связь не будет работать
• Чистите разъёмы LC перед подключением - пыль и грязь вызывают потери сигнала даже на малых расстояниях
• Если вы видите частые сбои на расстоянии близком к 550 м - проверьте целостность кабеля и качество спlices
• При работе в условиях сильной вибрации закрепляйте кабель и трансивер так, чтобы исключить механическую нагрузку на разъём
• DDM-данные можно считывать через SNMP или специализированное ПО - настройте мониторинг сразу после запуска
